CR5159TN+CR85V25RS_9V3A電源適配器方案，是基于一個能適用于寬輸入電壓范圍，輸出功率 27W ，輸出 9V3A 的適配器方案，控制 IC 采用了 CR5159TN 和 CR85V25RS，73.8mm×36.8mm，AC264V 輸入待機功耗<75mW，平均效率>87.3%， 能夠滿足“能源之星 V2.0 VI 級能效”與歐洲 COCT2 標準。

　　

　　CR5159TN 芯片特性：　　

　　● CR5159TN 是采用內置 650V 高壓功率 MOSFET，反激式 PWM 功率開關；　　

　　● 內置軟啟動，減小 MOSFET 的應力；　　

　　● 內置同步斜坡補償電路，消除次諧波振蕩；　　

　　● 65kHz 開關頻率，具有頻率抖動功能，使其具有良好的 EMI 特性；　　

　　● 全電壓輸入范圍，待機功耗:< 75mW；　　

　　● 具有“軟啟動、OCP、SCP、OTP、OVP 自動恢復等保護功能；　　

　　● 電路結構簡單、較少的外圍元器件，適用于小功率 AC/DC 電源適配器、充電 器；　　

　　● CR5159TN 還提供 VDD 電壓 從 8.5V 至 36.5V 更寬的工作范圍。

　　

　　CR85V25RS 芯片特性：　　

　　● 支持 CCM&QR&DCM 工作模式；　　

　　● 內置 85V 功率 MOS 管；　　

　　● 可自供電，支持正端/負端應用；　　

　　● 精確的外圍電路；　　

　　● VCC 欠壓保護；　　

　　● 最大支持 150kHz 工作頻率。

　　

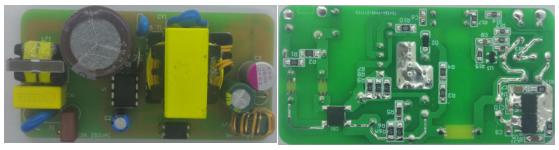

　　一、PCB及DEMO實物圖

　　

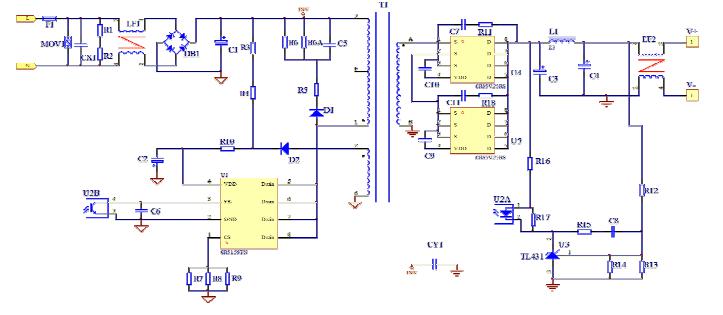

　　二、典型電路圖

　　

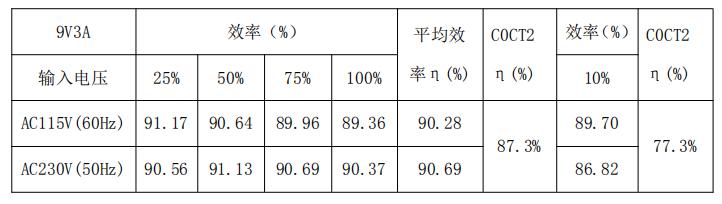

　　三、效率測試

　　

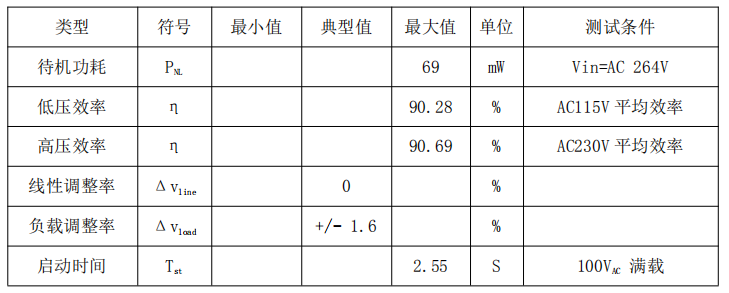

　　四、CR5159TN+CR85V25RS_9V3A電源適配器方案整機參數

　　

　　CR5159TN采用DIP-8L的封裝，VDD 電壓從8.5V至36.5V 更寬的工作范圍，提供了完整的保護功能，軟啟動功能可以 減少系統啟動時 MOSFET 的應力，前沿消隱時間簡化了系統應用，通過頻率抖動和軟驅動電路的設計，降低開關噪聲，簡化了EMI設計。
