創新套片| 12V2A去Y六級能效電源適配器方案
字號:T|T
高功率密度12V2A去Y六級能效電源適配器方案,原邊主控PN8390基于Chipown第四代PSR控制內核并集成智能超結MOS,副邊同步整流PN8309M基于電流跟蹤技術控制內核并集成智能SGT MOS,整個套片方案具有BOM精簡、待機功耗低、轉換效率高、抗雷擊能力強等亮點。
一、方案概述
輸入電壓:90V~264Vac
輸出規格:12V2A
待機功耗:<75mW
平均效率:>86.8%
Demo尺寸:64mm(長)*39mm(寬)*22mm(高)
二、芯片簡介
PN8390芯片亮點
1、高壓啟動+5種CV工作模式:順繞變壓器可滿足CoC V5 Tier2,便于去Y設計
2、閉環恒流技術:實現CCM、DCM任意工作模式恒流,CC精度5%以內
3、專利快環+慢環雙環控制技術:徹底解決PSR抗干擾性和動態負載響應矛盾
4、CP+CC+CV三段啟動:輸出電壓上升時間小于30ms,Vds尖峰顯著降低
5、內置十重安全保護:讓電源方案更安全、更精簡。
PN8309M芯片亮點
1、電流跟蹤關斷技術:實現30ns快速關斷,支持CCM、QR、DCM工作模式,應用范圍廣
2、雙供電技術+高雪崩耐量智能SGT:支持寬輸出,輕松滿足6kV雷擊要求
3、外圍精簡:僅一顆限流電阻和供電電容

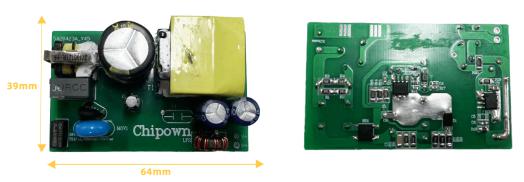

三、DEMO 實物圖

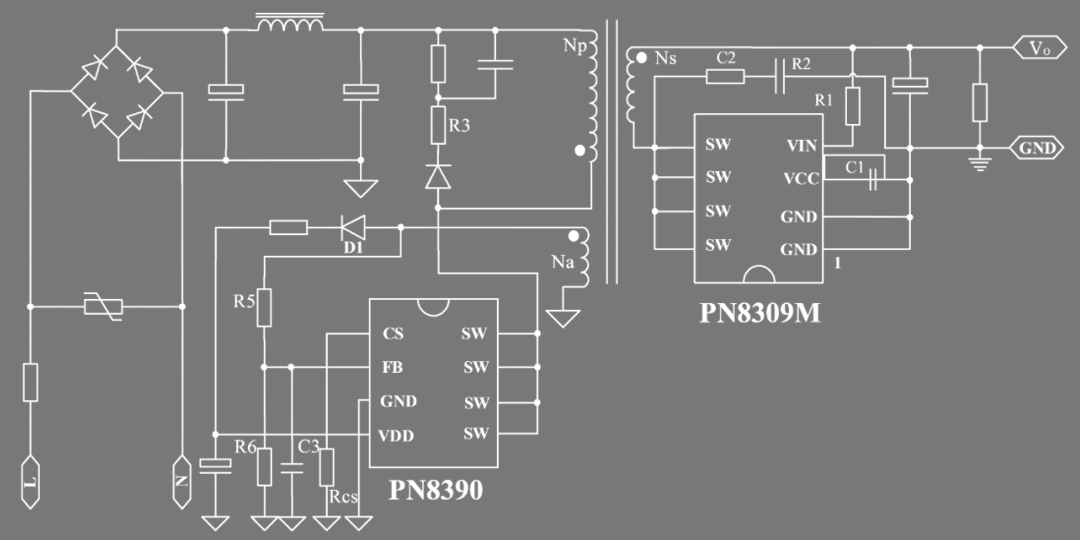

四、典型電路圖

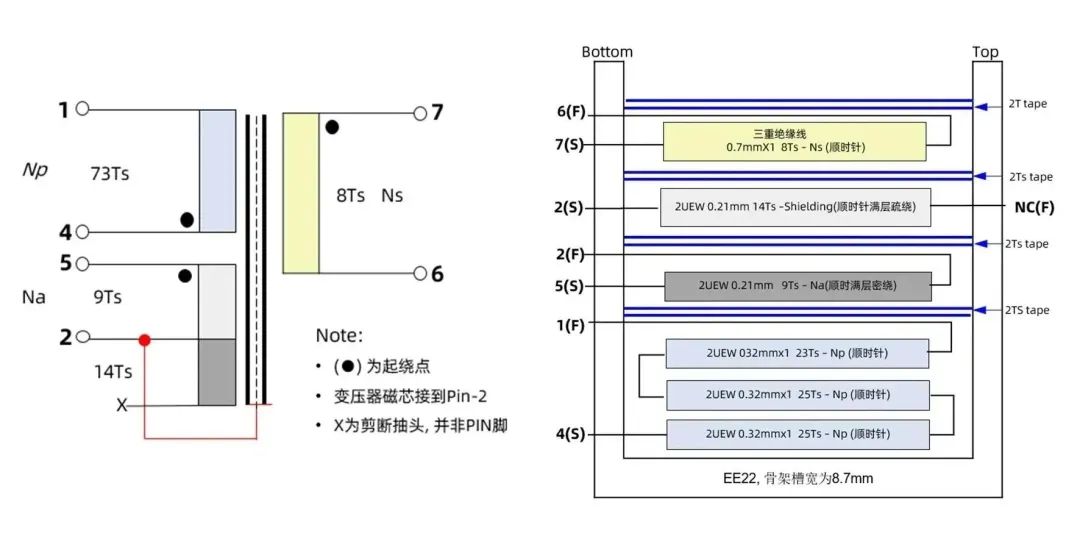

五、變壓器設計

電氣規范:
1. 初級繞組電感量(Lp)=1500±5%uH @10kHz
2. 電氣絕緣=3KV, 50/60Hz, 1分鐘(pins1~4 to pins 6~5)
材料:
1. 磁芯 : EE22(PC95)
2. 骨架: EE22( Ae:62mm²)
3. 初級線規格: Type 2-UEW
4. 次級線規格: 三重絕緣線
5. 絕緣膠帶: 3M1298或同規格
六、測試數據

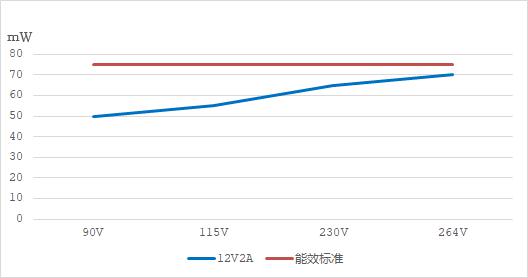

待機功耗

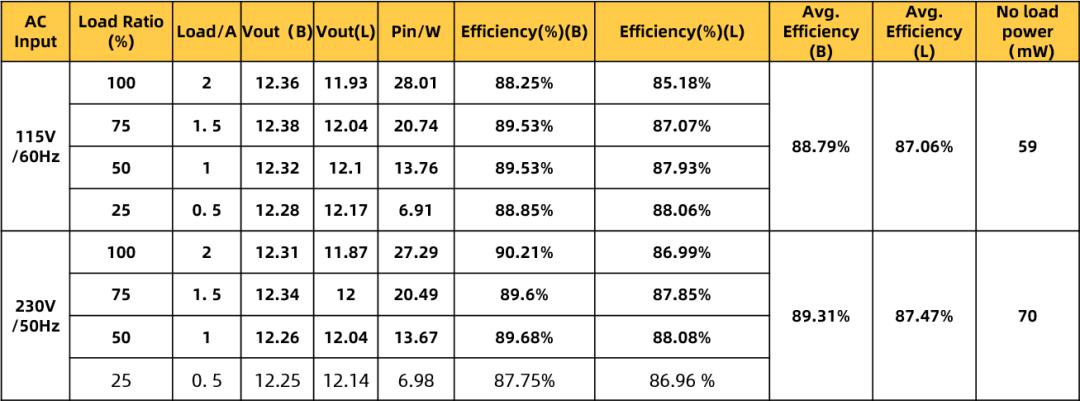

轉換效率
Note1: 線端電壓為1.5米#22線材;
Note2:(B)指板端效率數據,(L)指線端效率數據。

PN8390+PN8309M_12V2A去Y六級能效電源適配器方案,待機功耗:<75mW 平均效率:>86.8%,更多芯片亮點、線路圖紙、變壓器設計、測試數據及應用要點,請向芯朋微代理驪微電子申請。>>
