CR6212BS+CR3004SLD_12V1.5A電源適配器方案，是基于一個能適用于寬輸入電壓范圍，輸出功率 18W，恒壓恒流輸出的電源適配器，采用了CR6212BSJ 功率開關和 CR3004SLD 同步整流芯片。

　　

　　一、方案概述　　

　　1、樣機PCBA尺寸：67*35*23mm,是一款全電壓實現12V1.5A輸出的電源適配器。　　

　　2、AC90V滿足啟動時間的條件下，實現AC264V樣機待機功耗僅為71mW；同時效率能夠滿足最嚴格的 “COC_V5_T2” 能效標準；　　

　　3、全電壓可實現±5%的CC/CV輸出精度�！　�

　　4、整機（含套件外殼）可滿足40℃環境溫度滿載溫升測試要求�！　�

　　5、具良好的恒流輸出效果；同時具有“軟啟動、OCP、SCP、OVP、OTP自動恢復”等多種保護功能。

　　

　　二、芯片特性　　

　　CR6212BSJ 芯片特性：　　

　　● CR6212BSJ 內置 650V 高壓功率 MOSFET，反激式原邊檢測，CC\CV原邊檢測 PWM 功率開關；　　

　　● SOP8 封裝，一側引腳（5-8）全為內置 MOS 漏極，方便散熱設計；　　

　　● 內置軟啟動，減小 MOSFET 的應力，內置斜坡補償電路；　　

　　● 低功耗、高能效頻率反走 QR 模式控制；　　

　　● 具有良好的 EMI 特性，可編程輸入欠壓或過壓保護；　　

　　● 具有“軟啟動、OCP、SCP、OTP、OVP、引腳懸空”等多種保護；　　

　　● 原邊反饋，無需光耦和 TL431,內置電感量偏差補償功能；　　

　　● 電路結構簡單、較少的外圍元器件，適用于小功率 AC/DC 電源適配器、充電器。

　　

　　CR3004SLD 芯片特性:　　

　　● 自供電 DCM 同步整流開關、SOP8 封裝、內置 60V 耐壓功率開關管、精簡的外圍電路、較低的工作電流和較高的系統效率滿足高能效要求。

　　

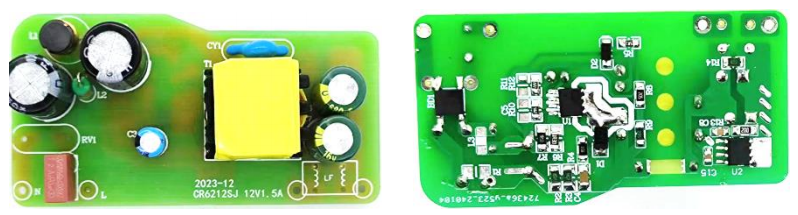

　　三、PCB及DEMO實物圖

　　

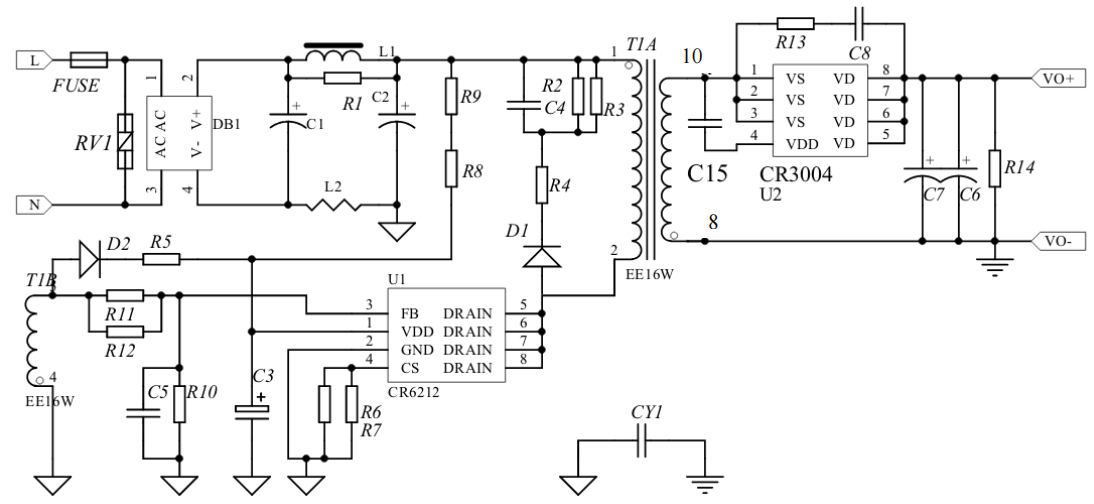

　　四、典型電路圖

　　

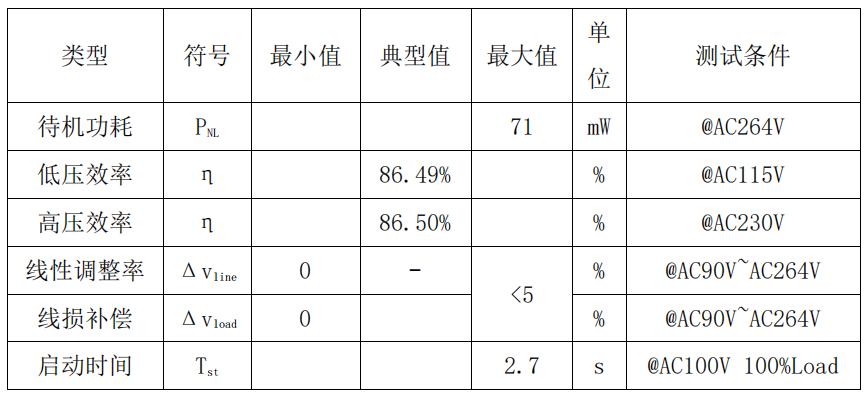

　　五、整機參數

　　

　　CR6212BSJ_12V1.5A電源適配器方案待機功耗(230V)<63mW，平均效率>86%；電路結構簡單、較少的外圍元器件，適用于小功率 AC/DC 電源適配器、充電器，可兼容代換OB2570、OB2571、OB2576、OB2578等IC，更多CR6212B系列12V1A/12V1.5A/5V3.4A原邊檢測開關電源芯片產品手冊、樣品及參考應用資料請向啟臣微代理驪微電子申請。>>
