65W-PD-2C1A 氮化鎵方案由主控芯片PN8783、同步整流芯片PN8307P、DC-DC降壓芯片 NDP1460PQB和PD協議芯片XPD737+XPD767套片組合，實現三口輸出，并支持功率自動分配，整套方案具有成本低，性能穩定，產品體積小，可滿足客戶認證要求。


一、2C1A氮化鎵方案特性

1：USB-C1口單獨使用 65W

輸出規格： 5V3A  9V3A  12V3A  15V3A  20V3.25A:

2：USB-C2口單獨使用 65W

輸出規格： 5V3A  9V3A  12V3A  15V3A  20V3.25A

3：USB- A口單獨使用 18W

輸出規格： 5V3A  9V2A  12V1.5A

4：USB-C1+ USB-C2同時使用（45W+20W）

C1輸出規格： 5V3A  9V3A  12V3A  15V3A  20V2.25A  45WMAX

C2輸出規格： 5V3A  9V2.22A  12V1.67A  20WMAX

5：USB-C1+ USB-A同時使用（45W+18W）

C1輸出規格： 5V3A  9V3A  12V3A  15V3A  20V2.25A  45WMAX

USB-A輸出規格： 5V3A  9V2A  12V1.5A  18WMAX

6：USB-C2+ USB-A同時使用

共享：5V3A  MAX

7：USBC1+USB-C2+ USB-A同時使用

C1輸出規格： 5V3A  9V3A  12V3A  15V3A  20V2.25A  MAX

C2+ USB-A共享：5V3A  MAX



二、芯片概述

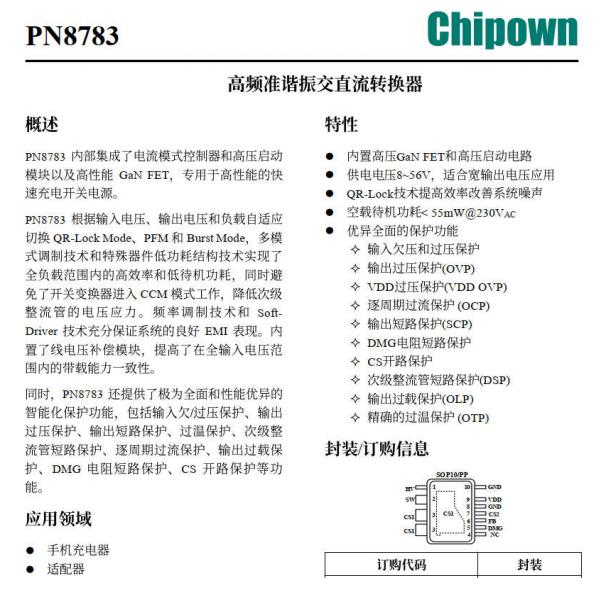

主控芯片PN8783：PN8783系列采用SOP10/PP封裝，內置高性能700V GaN FET，具有卓越的環路穩定性、高功率密度、低待機功耗等明顯優勢，同時在封裝底部大面積敷銅散熱，可以顯著降低芯片溫升。

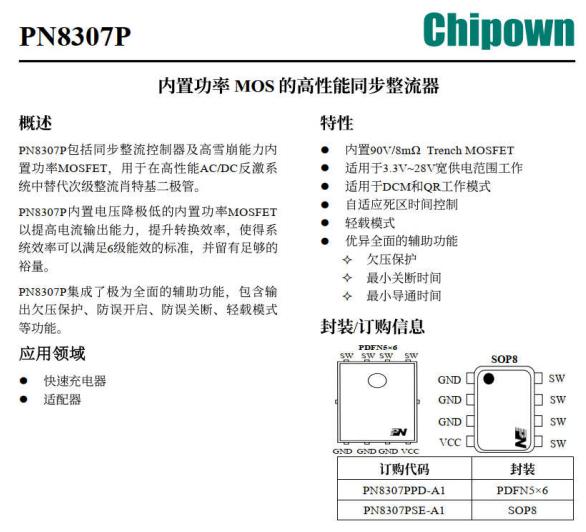

同步整流芯片PN8307P：PN8307P內置100V/7mΩ智能MOSFET，快速關斷+自適應死區控制提高MOSFET Rdson利用率，顯著降低溫升，專利輕載模式可降低待機功耗，具有超高性價比。

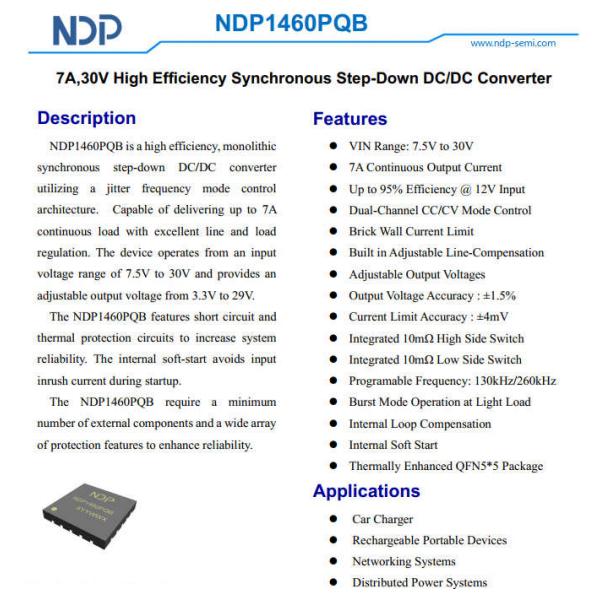

DC-DC降壓芯片 NDP1460：NDP1460PQB是一款集成MOS管的高效同步降壓DC/DC轉換器。其內部采用抖頻、平均電流模式控制結構。能夠連續提供高達7A的輸出電流，具有出色的線性和負載調節能力。NDP1460PQB的輸入電壓范圍從7.5V至30V，輸出電壓可調，范圍從3.3V至29V。

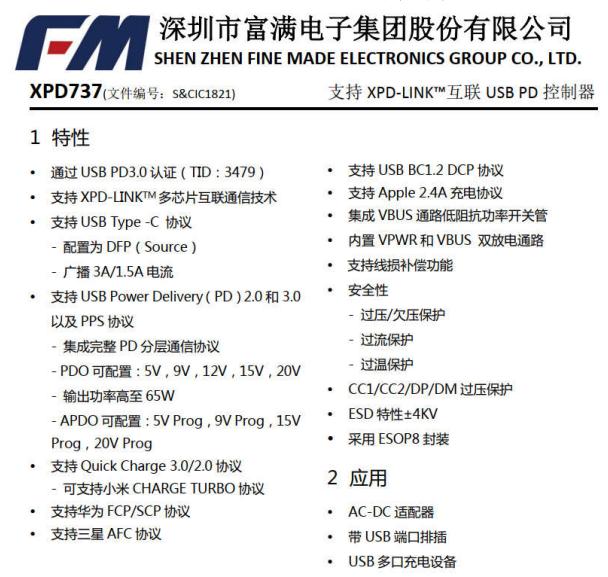

PD協議芯片XPD737：XPD737內部集成 10mΩ VBUS 通路管，并且集成10mΩ電流檢測電阻，支持完善的保護功能，降低外圍元件數量，簡化電路，降低成本。采用ESOP8封裝。

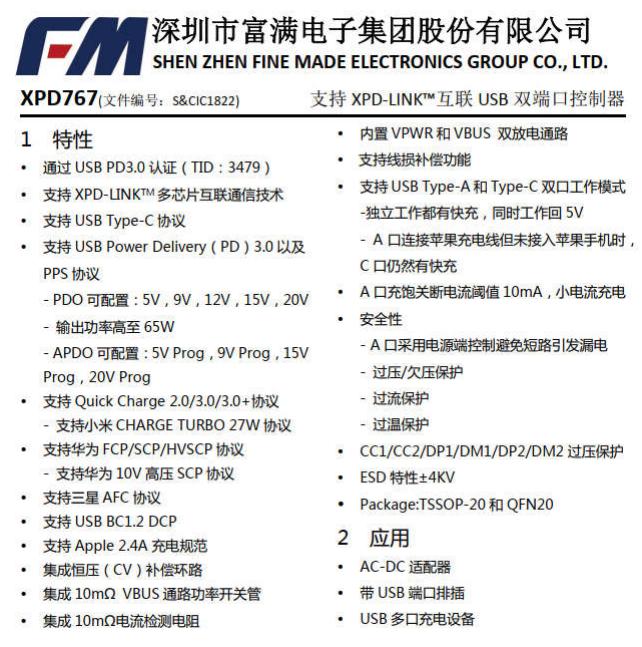

PD協議芯片XPD767：XPD767集成了協議控制和VBUS開關以及復雜的控制邏輯，一顆芯片完成1A1C控制，通過XPD-LINK互聯技術，兩顆芯片即可組成2A1C的快充解決方案，并且無需添加復雜的外圍電路。

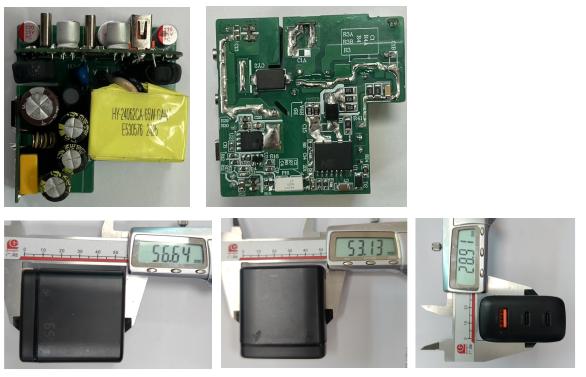

三、DEMO實物圖


美規折疊頭，實物尺寸：56.64*53.13*28.91

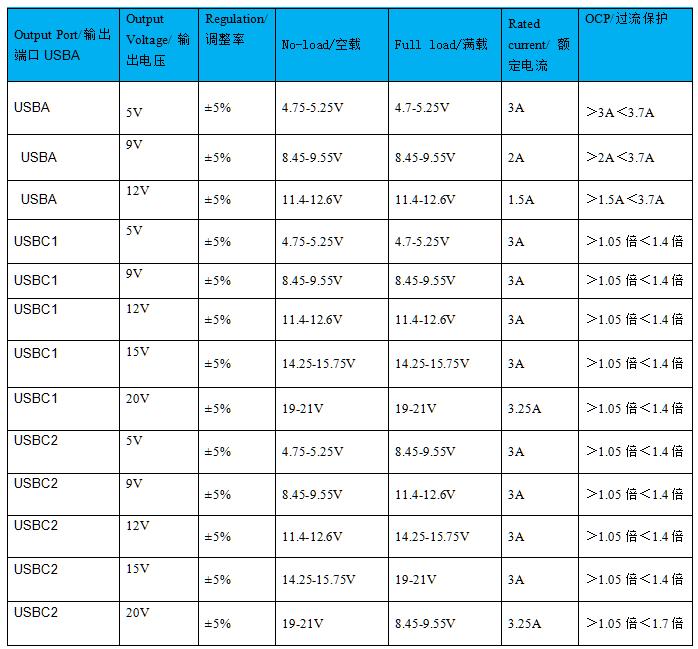

四、輸出特性



五、電路原理圖

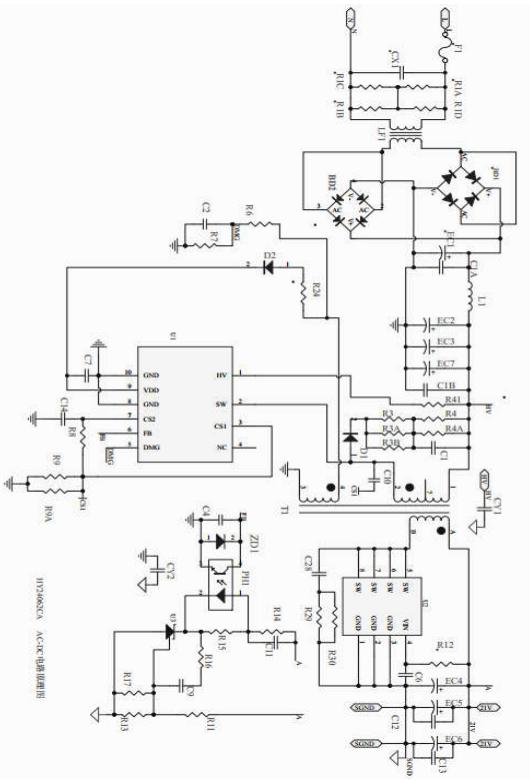

電路原理圖（AC-DC 部分）

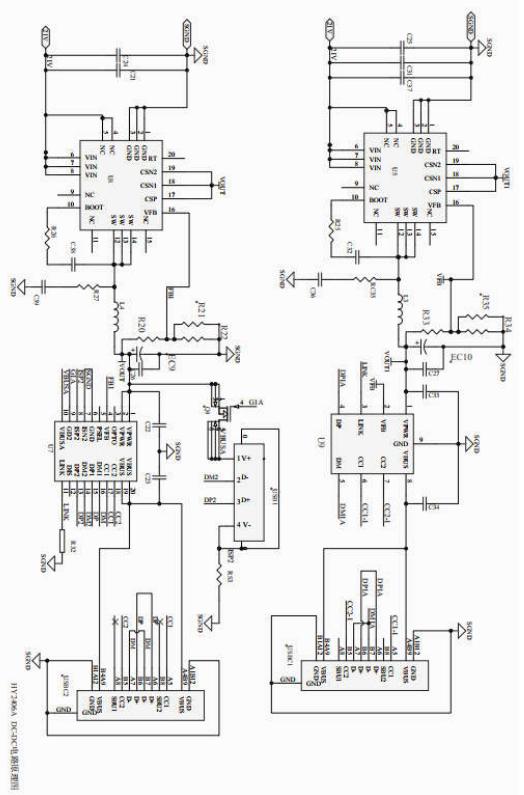

電路原理圖（DC-DC 部分）

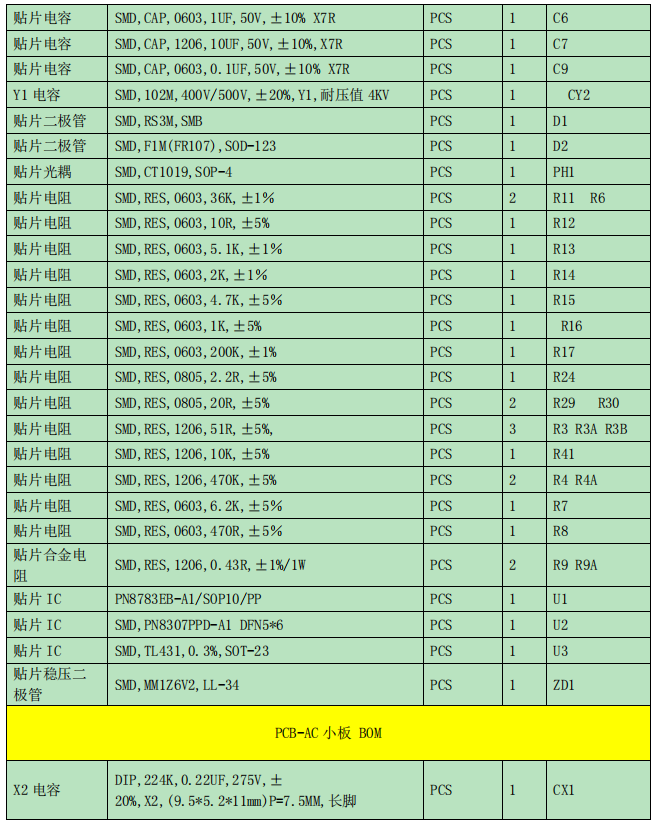

六、部分BOM清單



65W-PD-2C1A氮化鎵方案，115Vac/60Hz-230Vac/50Hz待機功耗<75mW，平均效率>93.4%，因集成度高、性能卓越、方案成本優勢明顯，獲得了眾多廠家爭相采用，更多方案規格、線路圖紙、變壓器設計、測試數據及應用要點請向驪微電子申請�！�
