在市場上5V2A的電源適配器/充電器因其功能齊全，性能穩定得到了廣泛的應用，AC-DC開關電源IC芯片，主要采用原邊反饋和次級反饋拓撲結構，被應用于開關電源適配器、電池充電器和機頂盒電源供電，驪微電子推薦一款適合于5V2A電源適配方案芯片PN8370M+PN8306M，方案擁有外圍極簡、高可靠性、超低待機、高效率等優點，備受工程師們青睞！


　　

　　PN8370M該芯片為原邊反饋工作模式，可省略光耦和TL431，節約成本，內置650V高雪崩能力智能功率MOSFET比較耐壓，用于高性能、外圍元器件精簡的充電器、適配器和內置電源。

　　

　　PN8306M包括同步整流控制器及N型功率MOSFET，用于在高性能AC/DC反激系統中替代次級整流肖特基二極管，PN8306內置電壓降極低的功率MOSFET以提高電流輸出能力，提升轉換效率并降低芯片溫度，使得系統效率可以滿足6級能效標準，并留有足夠裕量。

　　

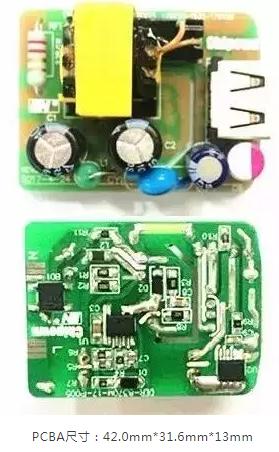

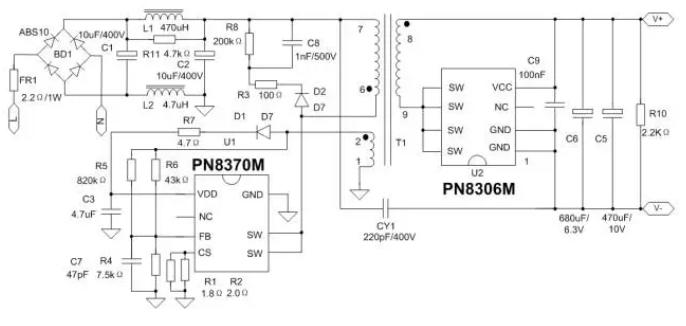

　　5v2a電源適配器電路圖：


　　

　　5v2a充電器芯片方案亮點：　　

　　一、外圍簡潔（節省8顆元件）：PN8370M節省2顆啟動電阻；PN8306M獨特控制技術可實現零外圍工作，節省傳統SR方案的供電RC濾波，SW偵測電阻，RT電阻，RC吸收等6顆元件�！　�

　　二、高可靠性　　

　　1.方案三道防線，實現SR與PSR零直通風險；　　

　　2.芯片HBM ESD大于4kV，latchup電流大于400mA，顯著提高系統安規能力，接觸靜電高達15kV；　　

　　3.PSR與SR匹配工作，徹底避免小載采樣沖突，異常工況下，SR做好配角，PSR主導所有異常保護�！　�

　　三、低待機功耗：PN8370M內置高壓啟動，可輕松實現50mW待機功耗。
