CR6900A_45w快充pd電源方案是基于一個能適用于寬輸入電壓范圍，輸出規格5V3A;9V3A;12V3A;15V3A;20V2.25A，輸出功率 45W PD 方案，控制 IC 采用CR6900A，是一款高集成、高性能電流型 PWM 控制器，具有低功耗、寬VDD工作電壓特點，適合應用于輸出范圍寬的PD充電器方案。

　　

　　一、方案概述　　

　　1、PCBA尺寸： 70.6mm×40mm，在5V輸出時AC264V 輸入待機功耗<75mW，115VAC/60HZ，230VAC/50HZ 輸入時的平均效率能夠滿足“能源之星V2.0 VI 級能效”和歐洲COCT2 標準；　　

　　2、具有“OCP、OTP、 VDD_OVP、UVLO ”等多種保護功能；軟啟動功能可以減少系統啟動時 MOSFET 的應力，前沿消隱時間簡化了系統應用�！　�

　　3、通過頻率抖動和 軟驅動電路的設計，降低開關噪聲，簡化了EMI 設計。　　

　　4、CR6900A 還提供 VDD 電壓 從 8.5V 至 54V 更寬的工作范圍�！　�

　　5、變壓器，采用了RM8磁芯（PC40材質）。

　　

　　二、CR6900A 芯片特性　　

　　● SOT23-6L 封裝。　　

　　● 較低的啟動電流。　　

　　● 內置軟啟動減少M(fèi)OSFET 應力，CCM+QR+CRM 控制模式。 　　

　　● 內建同步斜坡補償，消除次諧波震蕩 ,內建頻率抖動功能，降低 EMI。

　　● 內置 65kHz 和 45kHz 開關頻率 ,內置 125kHz 倍頻工作模式,輕載降低工作頻率。　　

　　● 可編程外置過溫保護 ,最大輸出電流限制 ,自適應環路控制，內置前沿消隱電路。　　

　　● VDD 過壓保護和輸出過壓保護功能 ,內置輸出二極管短路保護，內置過溫保護，過載保護。

　　

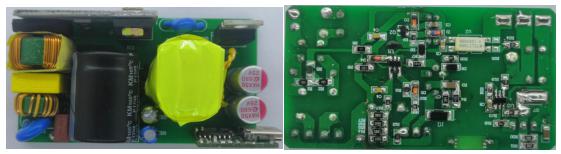

　　三、PCB及DEMO實物圖

　　

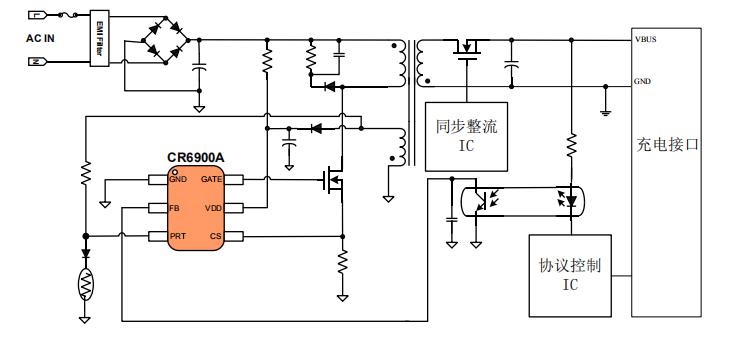

　　四、典型電路圖

　　

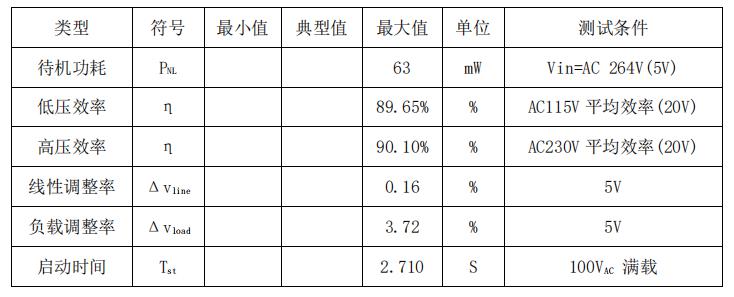

　　五、整機參數

　　

　　CR6900A_45w快充pd電源方案，5V輸出時AC264V 輸入待機功耗<63mW，典型輸入電壓時平均效率>89.65%；限制最小工作頻率為22kHz，避免工作時產生噪聲，提供了非常完整的保護功能，更多CR6900A_45w快充pd電源方案相關手冊、原理圖、電源輸入輸出規格、BOM 清單、變壓器參數、主要性能測試數據等資料，請向啟臣微代理驪微電子申請。>>
