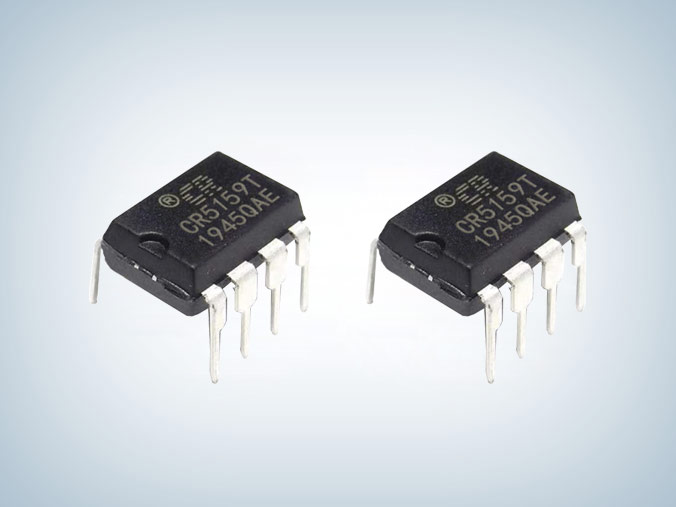

CR5159TN 27W電流型pwm控制器芯片
所屬分類：CR/啟臣微
品牌：CR啟辰微
型號：CR5159TN
封裝：DIP-8L
功率：27W
電流：
型號：CR5159TN
封裝：DIP-8L
功率：27W
電流：
訂購熱線：0755-23087599
CR5159TN 采用DIP-8L 的封裝，是一款高集成度、低待機功耗的 CCM+PFM 混合電流模式 PWM 控 制開關。輕載時會降低頻率，最 低 頻 率 22kHz 可 避 免 音 頻 噪 聲�！ �
CR5159TN電流型pwm控制器芯片提供了完整的保護功能，如OCP、OTP、VDD_OVP、UVLO 等。軟啟動功能可以減少系統啟動時 MOSFET 的應力，前沿消隱時間簡化了系統應用。通過頻率抖動和軟驅動電路的設計，降低開關噪聲，簡化了 EMI 設計。
CR5159TN電流型pwm控制器芯片特點
■ 較低的啟動電流 (大約3μA)
■ 全電壓范圍待機低于75mW
■ 滿足六級能效標準
■ 內置軟啟動減少M(fèi)OSFET應力
■ 內建同步斜坡補償，消除次諧波振蕩
■ 內建頻率抖動功能，降低EMI
■ 內置65kHz開關頻率
■ 輕載降低工作頻率
■ VDD寬工作范圍
■ VDD過壓保護功能
■ 內置前沿消隱電路
■ 逐周期過流保護
■ 內置過溫保護
■ 過載保護
■ DIP-8L綠色封裝

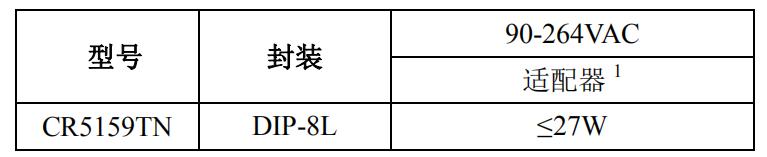

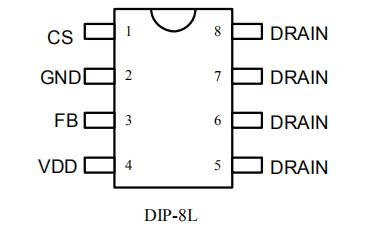

管腳及典型功率

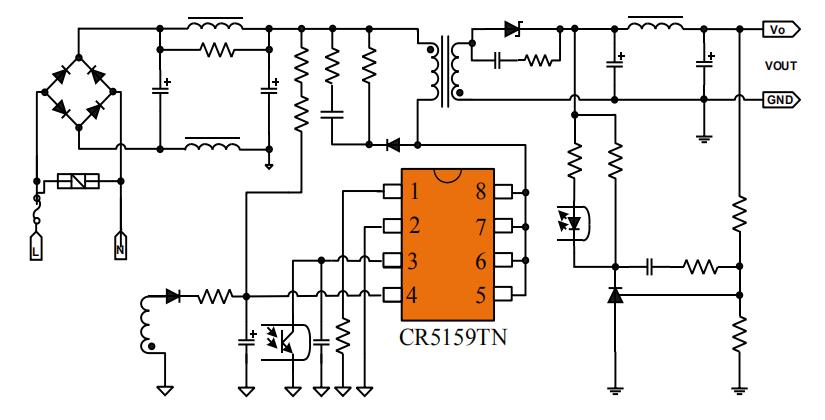

典型電路圖
應用領域
■ 電源適配器
■ 充電器
■ 存儲設備電源
CR5159TN 電流型pwm控制器芯片是一款高性能CCM+PFM綠色節能PWM控制開關，搭配CR85V25RS典型應用于9V3A電源適配器，更多CR5159TN+CR85V25RS 9V3A適配器方案產品手冊及應用手冊請向啟辰微代理商驪微電子申請。>>
