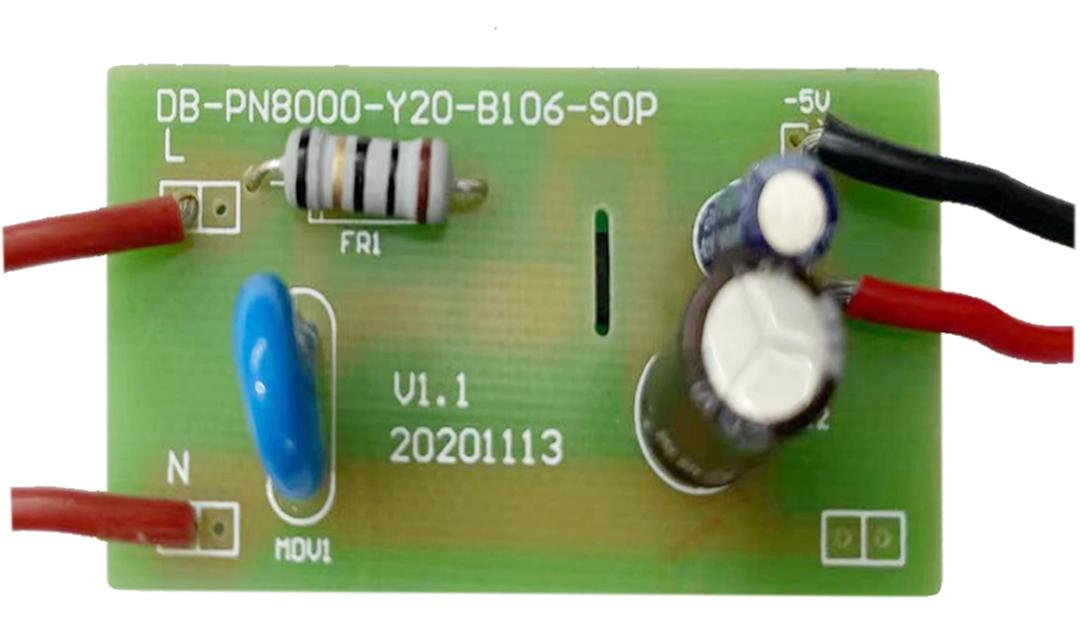

阻容降壓是雙向可控硅常用的負壓供電方式，其存在元器件多、待機功耗大、輸出電壓精度低、抗電網沖擊能力弱等不足。芯朋微推出基于PN8000的AC-DC非隔離-5V20mA方案，該方案BOM僅有8顆元器件，無需儲能電感、續流二極管以及高壓電解電容，為小型化小家電電源量身定制，是替代傳統阻容降壓方案的理想選擇。

　　

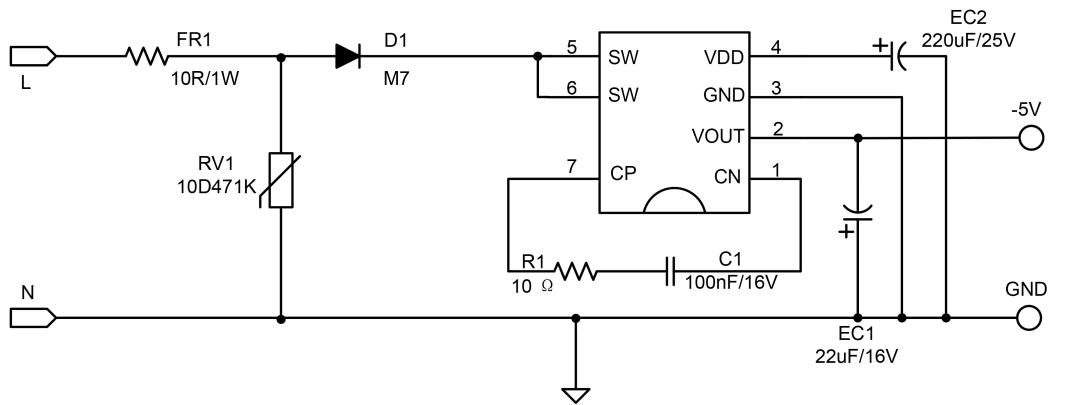

　　一、AC-DC非隔離-5V20mA方案典型應用圖

　　

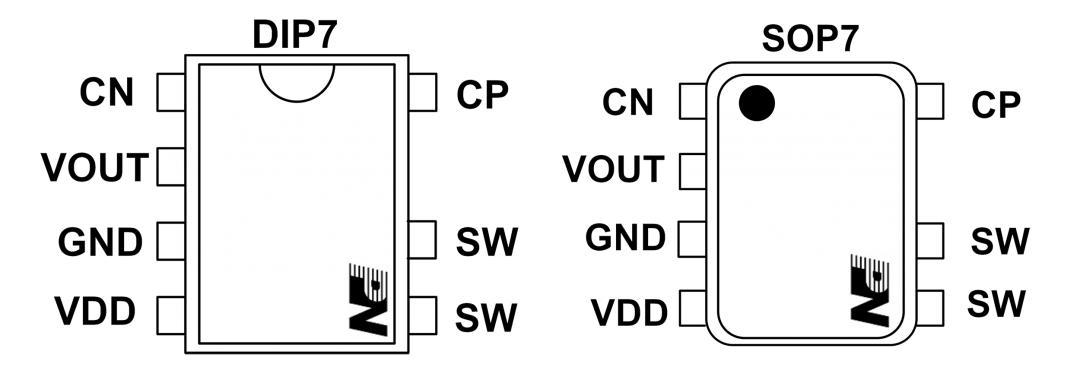

　　二、PN8000 ACDC非隔離電源方案亮點　　

　　■ 方案精簡：無需儲能電感、續流二極管、高壓電容，僅有8顆元器件，便于小型化設計；　　

　　■ 寬輸入范圍：AC輸入電壓80~265Vac；　　

　　■ 智能控制技術：將市電高壓直接轉換成-5V，輸出電壓精度高達±2%，帶載能力大于20mA；　　

　　■ 高可靠性：SW耐壓＞800V，VDD耐壓＞20V，VOUT＞12V；　　

　　■ 全面智能保護：OTP、OVP、OLP等保護，為電源安全運行保駕護航。

　　

　　三、PN8000無電感負壓輸出AC-DC非隔離方案相比阻容方案優勢　　

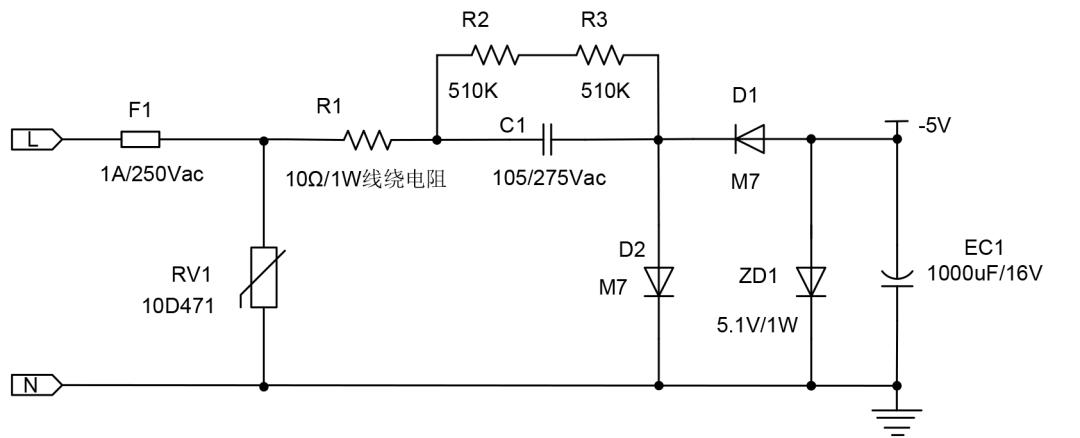

　　1、PN8000方案比阻容降壓方案省2顆元件，易于小型化設計

　　

　　2、PN8000方案對比阻容降壓加工方式，易于大規模生產

	阻容降壓	PN8000
加工方式	X電容體積較大，加工方式通常為人工插件，對于空間高度受限的產品需要臥倒放置，加工效率低。	PN8000及外圍器件封裝都比較小型化，易于大規模生產加工。

　　

　　3、PN8000與阻容降壓主要性能對比

	阻容降壓	PN8000
待機功耗	>100mw	<30mw
輸出電壓精度	≥±5%	≤±2%
抗浪涌能力	弱（浪涌能量可通過X電容直達輸出端，易對電路或負載造成損傷）	強（浪涌能量被芯片隔斷在輸入端，大大減少對負載沖擊）
保護功能	無	OTP、OVP、OLP全面保護

　　

　　四、PN8000 AC-DC非隔離-5V20mA方案測試數據　　

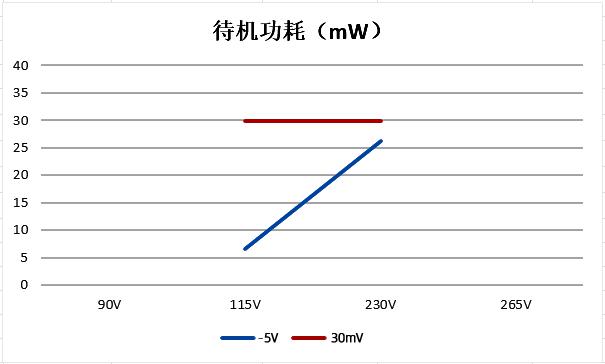

　　1、待機功耗　　

　　測試條件：Vin＝115/230Vac， Vout=-5V/0mA， 環境溫度25℃  測試結果: 待機功耗低于30mW

　　

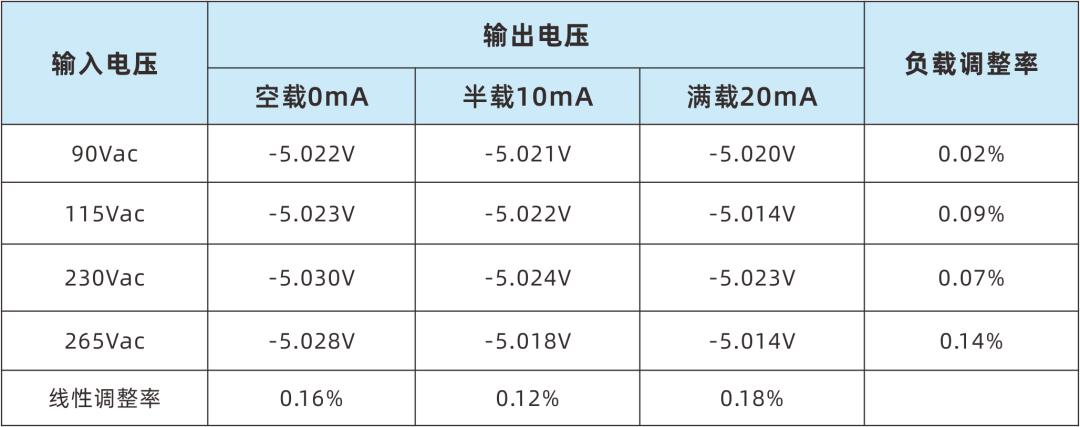

　　2、輸出電壓調整率　　

　　測試條件：Vin＝90~265Vac， Vout=-5V/0~20mA， 環境溫度25℃；測試結果: 調整率小于1%

　　

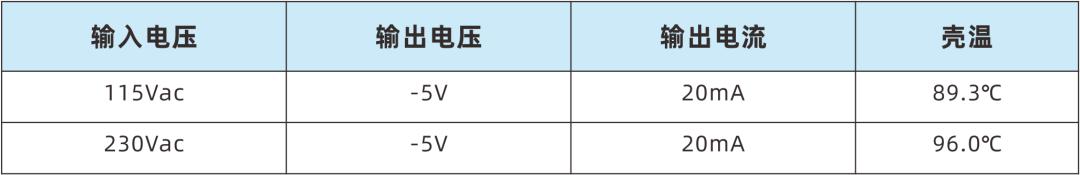

　　3、溫升數據　　

　　測試條件：Vin＝115/230Vac， Vout=-5V/20mA， 環境溫度25℃

　　

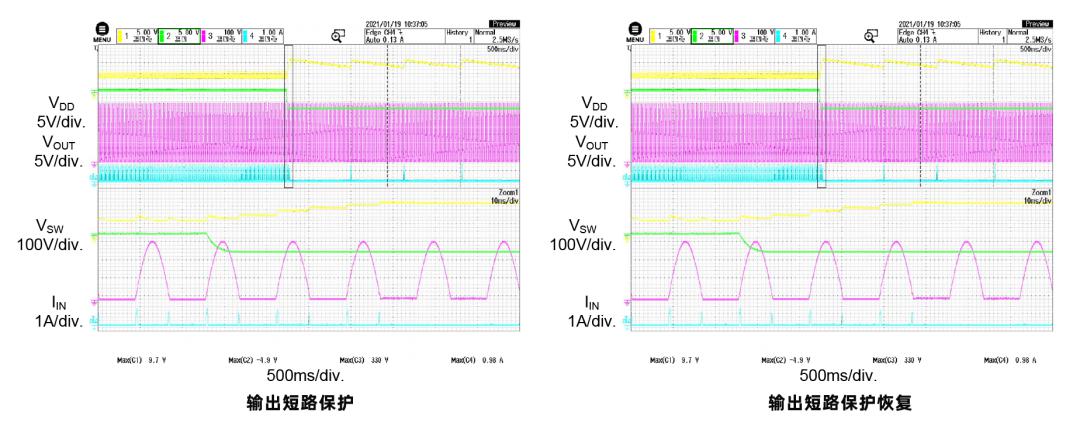

　　4、短路保護　　

　　測試條件：Vin＝230Vac， Vout短路

　　

　　5、EMC測試　　

　　■ EMI傳導、輻射滿足EN55022 Class B標準要求，裕量均大于6dB；　　

　　■ EFT滿足IEC 61000-4-4: 2004，3kV等級要求；　　

　　■ Surge滿足IEC 61000-4-5:2005，1kV等級要求。

　　

　　基于PN8000的AC-DC非隔離-5V20mA方案采用負壓驅動雙向可控硅，有效解決了第四象限驅動造成門極觸發電流過大及門極退化問題，廣泛應用于電風扇、直發器、電熱毯、吸塵器等小家電產品中，如果需要PN8000無電感負壓輸出AC-DC非隔離超精簡方案產品的詳細手冊或其他資料，請向驪微電子申請。>>
