CR6249_12V1.5A電源適配器方案適用于寬輸入電壓范圍，輸出功率 18W，恒壓恒流輸出，控制 IC 采用CR6249，多模式控制的效率均衡技術，優化芯片系統待機功耗和提升效率，具有低成本，高可靠性，且供貨穩定，讓你無后顧之憂。


　　

　　CR6249 芯片特性：　　

　　● CR6249是 DIP8 封裝的新型反激功率開關；　　

　　● 內置軟啟動，減小 MOSFET 的應力，內置斜坡補償電路；　　

　　● 具有頻率抖動功能，使其具有良好的 EMI 特性；　　

　　● 264VAC 輸入待機功耗:<75mW；　　

　　● 具有“軟啟動、OCP、SCP、OTP、OVP 自動恢復等保護功能；　　

　　● 無需光耦和 TL431,電路結構簡單、較少的外圍元器件，適用于小功率 AC/DC 電源適配器、充電器;　　

　　● 能效滿足 DOE Ⅵ 和 CoC V5_T2 要求。

　　

　　一、方案概述　　

　　1、PCBA尺寸：65*40*24mm�！　�

　　2、AC264V待機功耗僅為72mW�！　�

　　3、全電壓輸入時平均效率>85.88%，滿足“COC_V5_T2” 能效標準�！　�

　　4、具有良好的動態負載能力�！　�

　　5、具有“軟啟動、OCP、SCP、OVP、OTP6、自動恢復”等多種保護功能�！　�

　　6、變壓器，采用了EE19W加厚磁芯（PC40材質）。

　　

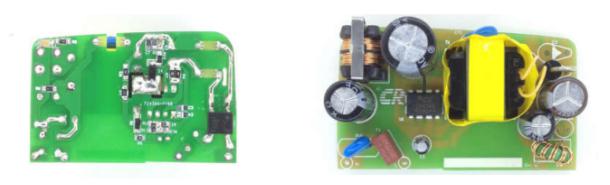

　　二、PCB及DEMO實物圖

　　

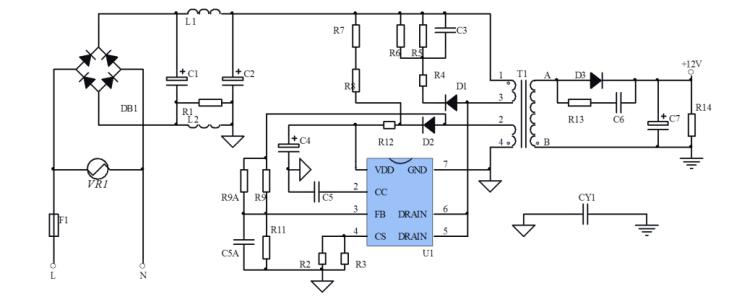

　　三、電路原理圖

　　

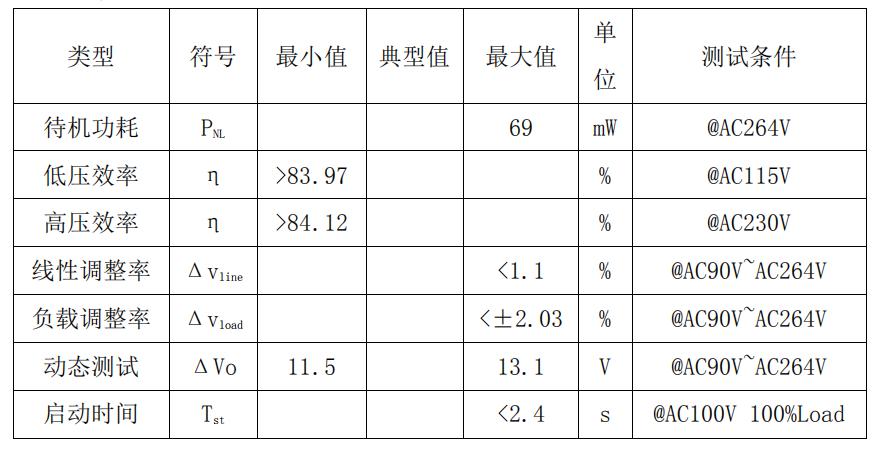

　　四、整機參數

　　

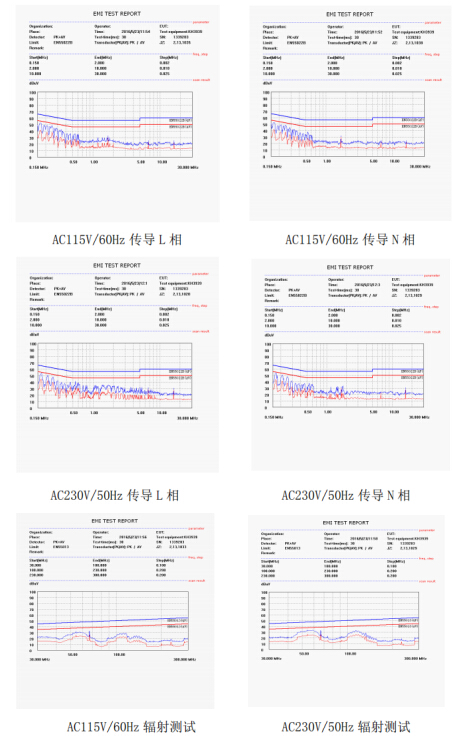

　　五、EMI測試　　

　　輸入：AC115V-60HZ/230V-50Hz；輸出負載 50W 8Ω大功率電阻

　　

　　CR6249電源適配器方案采用原邊控制方式，無需要 TL431 和光耦，全電壓實現12V1.5A輸出，待機功耗僅為72mW；全電壓輸入時平均效率>85.88%；擁有多種功能和保護特性，具有更高的可靠性，更多CR6249_12V1.5A相關產品手冊、電路原理圖及BOM、變壓器、 EMI測試數據等資料，請向驪微電子申請。>>
