XPD737 20-65W多口PD協議IC是一款集成 USB Type-C、USB Power Delivery（PD）2.0/3.0 以及 PPS、QC3.0/2.0CLASS A 快充協議、華為 FCP/SCP 快充協議、三星 AFC 快充協議、BC1.2 DCP 以及蘋果設備 2.4A 充電協議的多協議端口控制器�！　�

　　XPD737 支持 XPD-LINKTM 多芯片互聯專利技術，可以通過總線互聯進行芯片之間的通信。XPD737 使用該獨特的互聯技術，可以靈活的應用在多個 USB 充電端口設備中，為多端口充電設備提供了簡潔高性價比的解決方案�！　�

　　XPD737多口PD協議IC內置的 TYPE-C 協議可以支持 TYPE-C 設備插入自動喚醒系統，智能識別插頭的正插與反插，并實現連接。集成的 TYPE-C PD3.0 協議支持雙向標記編碼（BMC），集成硬件的物理層協議和協議引擎，無需軟件參與編解碼�！　�

　　XPD737 最高支持 65W 輸出功率，廣播 PDO 電壓可以配置為 5V/9V/12V/15V/20V， APDO 電壓可以選擇 5V Prog/9V Prog/15V Prog/20V Prog 中的兩檔，并且可以靈活配置APDO 電壓范圍�！　�

　　XPD737 通過一路可 Sink/Source 的電流源，連接到 AC-DC 或 DC-DC 的反饋引腳實現動態調節電壓的功能，不管是啟動還是調壓過程，都具備軟啟動功能，實現電壓平順過渡�！　�

　　XPD737 內建多種保護機制確保設備安全：包括動態過壓/欠壓/過流保護（可根據設備請求的工作電壓/電流按照比例調整保護點）；啟動監測（VBUS 輸出前會監測端口電壓是否處于安全狀態）；DP/DM 和 CC1/CC2 過壓保護�！　�

　　XPD737 集成 10mΩ VBUS 通路功率開關管和雙路放電通路，集成恒壓控制環路。在發生錯誤時也可以更快關閉輸出并恢復到安全狀態。　　

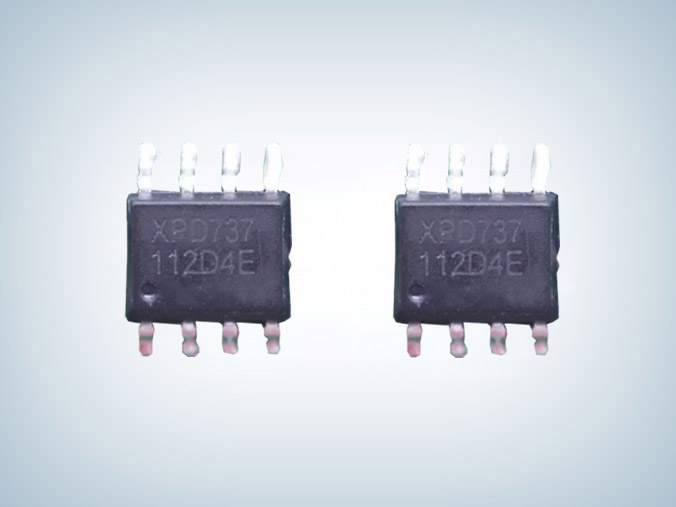

　　XPD737多口PD協議IC采用 ESOP8 封裝形式，外圍無需額外的元器件即可工作，提供最優化的 BOM成本特性，并且可以輕松通過 USB PD 認證測試。

　　

　　XPD737芯片參數特性　　

　　■ 通過 USB PD3.0 認證（TID：3479） 　　

　　■ 支持 XPD-LINKTM多芯片互聯通信技術　　

　　■ 支持 USB Type -C 協議　　

　　- 配置為 DFP（Source）　　

　　- 廣播 3A/1.5A 電流　　

　　■ 支持 USB Power Delivery（PD）2.0 和 3.0以及 PPS 協議　　

　　- 集成完整 PD 分層通信協議　　

　　- PDO 可配置：5V，9V，12V，15V，20V　　

　　- 輸出功率高至 65W - APDO 可配置：5V Prog，9V Prog，15V Prog，20V Prog　　

　　■ 支持 Quick Charge 2.0/3.0/3.0+協議　　

　　- 支持小米 CHARGE TURBO 27W 協議　　

　　■ 支持華為 FCP/SCP/HVSCP 協議　　

　　- 支持華為 10V 高壓 SCP 協議　　

　　■ 支持三星 AFC 協議　　

　　■ 支持 USB BC1.2 DCP 協議　　

　　■ 支持 Apple 2.4A 充電協議　　

　　■ 集成 10mΩ VBUS 通路功率開關管　　

　　■ 集成 10mΩ電流檢測電阻　　

　　■ 內置 VPWR 和 VBUS 雙放電通路　　

　　■ 支持線損補償功能　　

　　■ 安全性　　

　　- 過壓/欠壓保護　　

　　- 過流保護　　

　　- 過溫保護　　

　　■ CC1/CC2/DP/DM 過壓保護　　

　　■ ESD 特性±4KV　　

　　■ 采用 ESOP8 封裝

　　

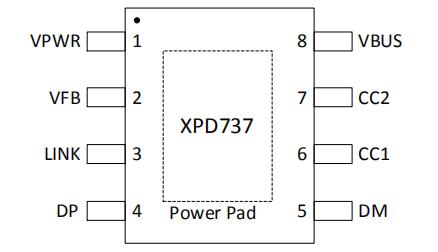

　　XPD737多口PD協議IC引腳定義

引腳序號	名稱	描述
1	VPWR	輸入電源
2	VFB	電壓調節端口（接到系統電壓反饋點）
3	LINK	XPD-LINK™互聯總線端口
4	DP	Type-C 口數據端口 DP
5	DM	Type-C 口數據端口 DM
6	CC1	Type-C 口配置通路 CC1
7	CC2	Type-C 口配置通路 CC2
8	VBUS	Type-C 口 VBUS 輸出
Power Pad	GND	電源地

　　

　　XPD737應用電路圖

　　

　　應用領域　　

　　■ AC-DC 適配器　　

　　■ 帶 USB 端口排插　　

　　■ USB 多口充電設備

　　

　　XPD737 多口PD協議IC支持 XPD-LINK™互聯 USB PD 控制器，輸出功率高至 65W，XPD737DP30高功率 PDO : 5V/3A, 9V/3A, 12V/2.5A, 15V/2A, 20V/1.5A ，高功率 APDO1 : 3.3-11V/3A，高功率 APDO2 : 3.3-16V/2A ，低功率 PDO : 5V/3A, 9V/1.75A。XPD737 20-65W多口PD協議IC內部集成 10mΩ VBUS 通路管，并且集成10mΩ電流檢測電阻，支持完善的保護功能，采用XPD-LINK互聯技術，為多口充電器內部復雜的電路設計做減法，可以實現更多接口的互聯，降低外圍元件數量，簡化電路，降低成本。更多XPD737DP30 PD30W協議芯片規格參數、電氣特性、應用信息和 Layout 注意事項、樣品及技術支持等請咨詢驪微電子。>>
