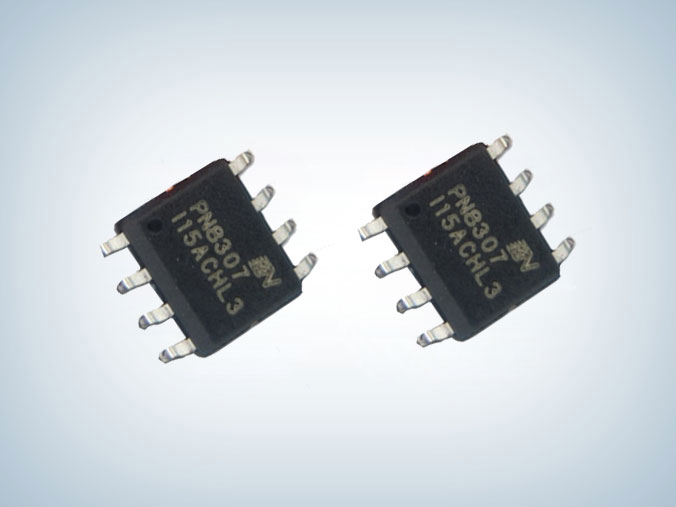

PN8307H PD芯片18W同步整流控制芯片
所屬分類:Chipown/芯朋微
品牌:芯朋微
型號:PN8307H
封裝:SOP-8
功率:18W
電流:9V2A、12V1.5A、3V5A
型號:PN8307H
封裝:SOP-8
功率:18W
電流:9V2A、12V1.5A、3V5A
訂購熱線:0755-23087599
PN8307H概述:
PN8307H包括同步整流控制器及高雪崩能力功率MOSFET,用于在高性能AC/DC反激系統中替代次級整流肖特基二極管。PN8307H內置電壓降極低的功率MOSFET以提高電流輸出能力,提升轉換效率,使得系統效率可以滿足6級能效的標準,并留有足夠的裕量。PN8307H集成了極為全面的輔助功能,包含輸出欠壓保護、防誤開啟、最小導通時間等功能。
PN8307H產品特征:
■ 內置11mΩ 60V Trench MOSFET
■ 適用于3.6V-20V寬供電范圍工作
■ 適用于DCM和QR工作模式
■ 自適應次級電流檢測電路
■ 優異全面的輔助功能
欠壓保護
防誤開啟
最小導通時間

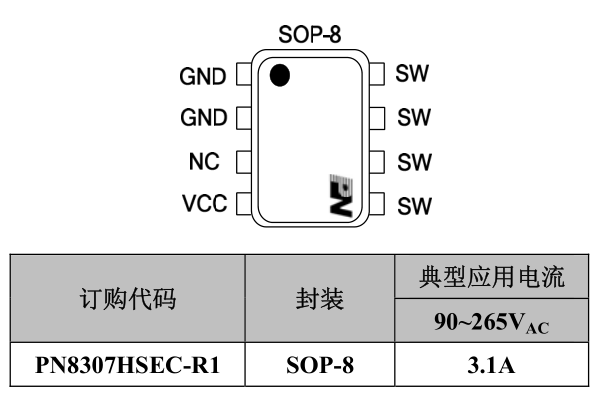

PN8307H封裝/ 訂購信息:

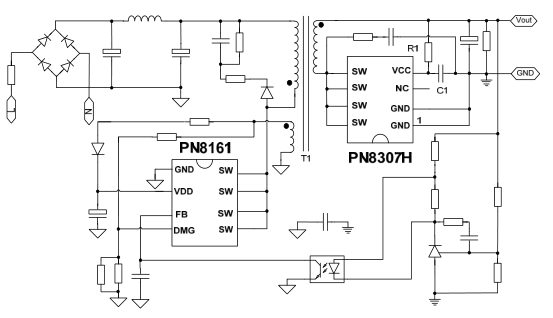

PN8307H典型應用電路:

PN8307H功能描述:
1.啟動:在系統啟動階段,輸出電壓比較低時,芯片內置MOS體二極管作為次級的續流二極管。當VCC電壓達到 VCC on 時,芯片開始工作;當VCC電壓低到 VCC off 時,芯片停止工作,芯片內置MOS體二極管作為次級的續流二極管繼續工作!
2.同步工作模式:芯片控制功率MOSFET開關以實現同步整流功能。當芯片檢測到 V SW <-400mV時,控制器驅動功率MOSFET開啟;當芯片檢測到 V SW >-30mV時,控制器驅動功率MOSFET關閉。
3.自適應關斷閾值調節:PN8307H 能 夠 精 確 地 檢 測 到 內 置 功 率MOSFET的漏源端壓差。第一個開關周期時關斷閾值設定為初值(-30mV),從第二個開關周期開始會根據采樣的漏源端壓差來自主調節關斷閾值,經過若干周期的調整,使得關斷閾值為最佳關斷值,以減小體二極管導通的時間,獲得最佳的效率。
