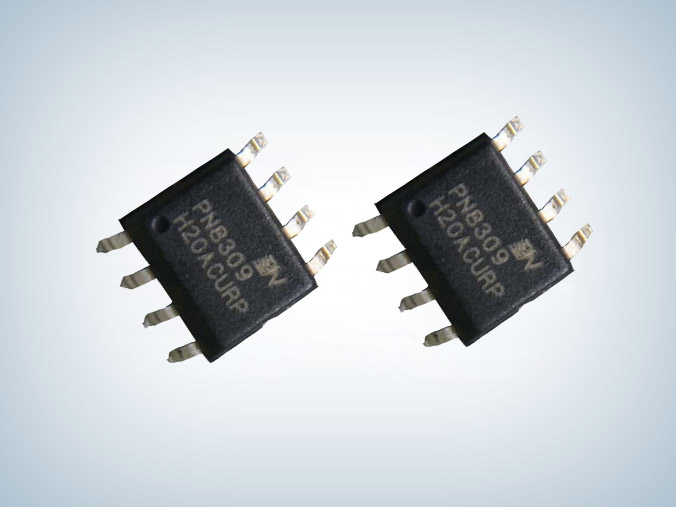

PN8309H-3.5A同步整流IC
所屬分類：Chipown/芯朋微
品牌：芯朋微
型號：PN8309H
封裝：SOP-8
功率：10mΩ 75V /100V
電流：3.5A
型號：PN8309H
封裝：SOP-8
功率：10mΩ 75V /100V
電流：3.5A
訂購熱線：0755-23087599
PN8309H概述:
PN8309H 包 括 同 步 整 流 控 制 器 及 N 型功率MOSFET，用于在高性能AC/DC反激系統中替代次級整流肖特基二極管。
PN8309H內置電壓降極低的功率MOSFET以提高電流輸出能力，提升轉換效率，使得系統效率可以滿足6級能效的標準，并留有足夠的裕量�！ �
PN8309H同步整流IC集成了極為全面的輔助功能，包含電源欠壓保護、最小導通時間等功能。雙供電電源設計支持低壓側應用時更寬的輸出電壓范圍，并得到更好的可靠性。
PN8309H同步整流IC特性:
■ 內置10mΩ 100V Trench MOSFET(PN8309HSE-A1)
■ 內置10mΩ 75V Trench MOSFET(PN8309HSE-B1)
■ 適用于CCM，DCM和QR工作模式
■ 電流跟蹤關斷技術
■ 高壓自供電技術

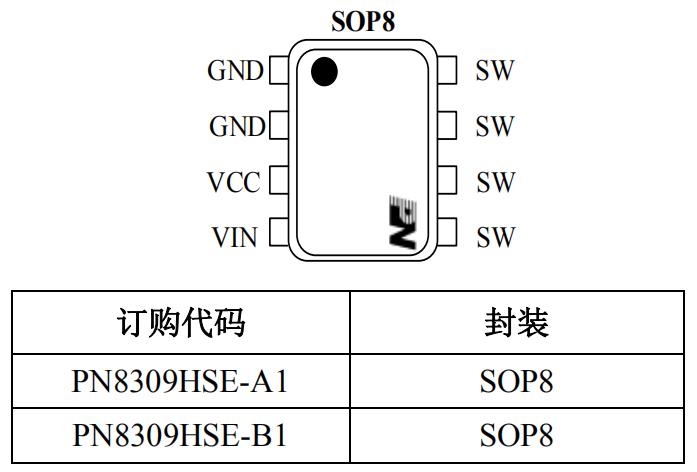

封裝/訂購信息
管腳定義
| 管腳名 | 管腳標號 | 管腳功能描述 |
| GND | 1,2 | 地電位 |
| VCC | 3 | 芯片電源引腳 |
| VIN | 4 | 系統輸出采樣引腳 |
| SW | 5,6,7,8 | 功率MOSFET的DRAIN |

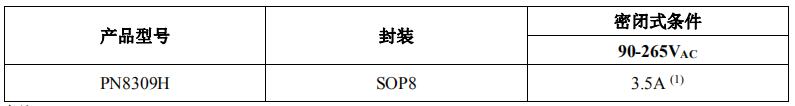

PN8309H同步整流IC典型功率

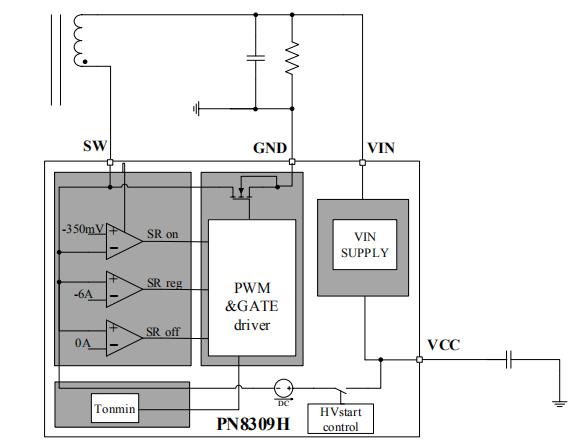

PN8309H典型電路圖
PN8309H同步整流IC應用領域
■ 適配器
■ PD 充電器
