CR5259_12V2A 24W適配器電源芯片方案是基于一個能適用于寬輸入電壓范圍，輸出功率 24W，恒壓輸出，控制 IC 采用了CR5259。

　　

　　一、CR5259_12V2A 24W適配器電源芯片方案概述　　

　　■ PCBA尺寸：73.8mm×36.8mm；　

　　■ AC264V輸入待機功耗<75mW，平均效率>87.0%；　　

　　■ 能夠滿足“能源之星V2.0 VI級能效”與歐洲COCT2標準；　　

　　■ 具有“軟啟動、OCP、SCP、OTP、OVP自動恢復”等多種保護功能；　　

　　■ 由振蕩電路產生的頻率抖動，可以改善EMI特性；　　

　　■ 變壓器，采用了EE22加寬磁芯（PC40材質）。

　　

　　CR5259是一款采用內置高壓功率MOSFET，具有優化的圖騰驅動電路以及電流模式PWM控制器，適用于待機功耗<75mW的小功率AC/DC電源適配器、充電器電源�！　�

　　CR5259在重載或中等負載時，工作在PWM模式，頻率為65kHz。當負載逐漸減小時，振蕩器的工作頻率逐漸降低，最后穩定在 22kHz左右。在空載和輕載時，電路采用間歇模式，有效的降低了待機功耗。

　　

　　二、CR5259 芯片特性：　　

　　● CR5259 是采用內置 650V 高壓功率 MOSFET，反激式 PWM 功率開關；　　

　　● 內置軟啟動，減小 MOSFET 的應力，內置斜坡補償電路；　　

　　● 65kHz 開關頻率，具有頻率抖動功能，使其具有良好的 EMI 特性；　　

　　● 全電壓輸入范圍，待機功耗:< 75mW；　　

　　● 輸出接 20AWG 1.5 米，四點平均效率:>87.0%，滿足“能源之星 V2.0-VI 級能效”　　

　　● 具有“軟啟動、OCP、SCP、OTP、OVP 自動恢復等保護功能；　　

　　● 電路結構簡單、較少的外圍元器件，適用于小功率 AC/DC 電源適配器、充電器。

　　

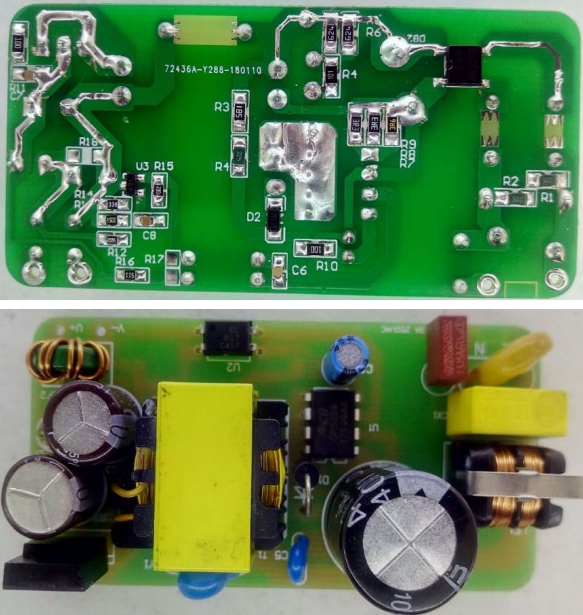

　　三、PCB及DEMO實物圖、

　　

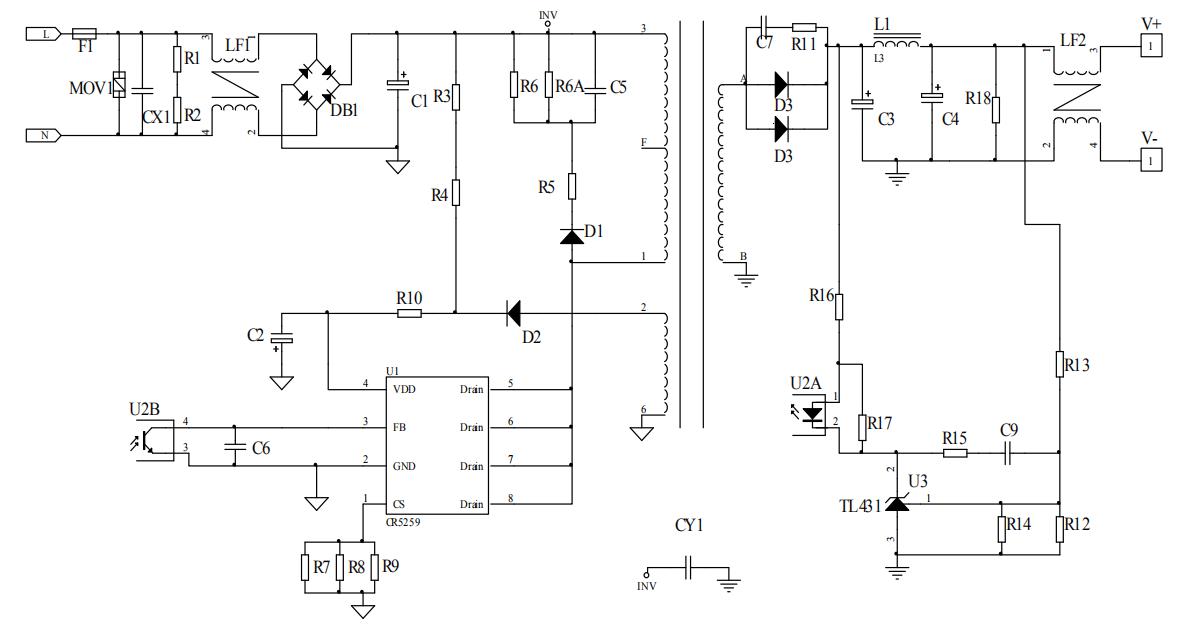

　　四、典型電路圖

　　

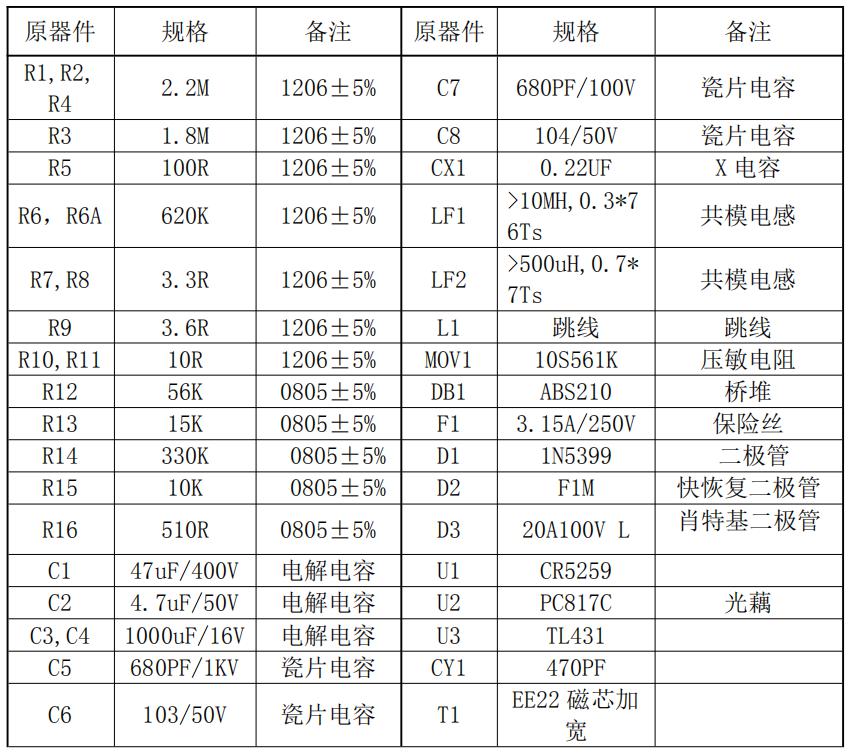

　　五、元器件清單

　　

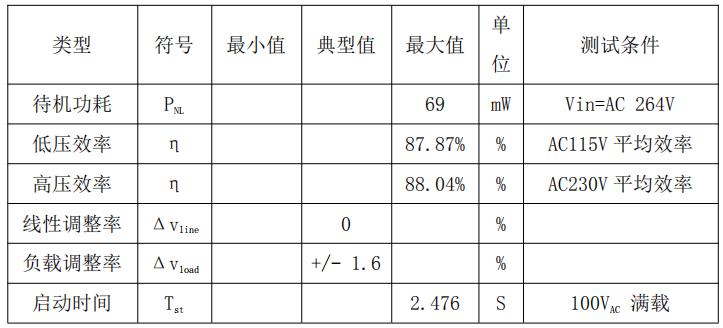

　　六、整機參數

　　

　　CR5259芯片高度集成，電路結構簡單、使用外圍元件較少，適用于小功率 AC/DC 電源適配器、充電器，可簡化反激式隔離AC-DC開關電源設計，從而使設計者輕松的獲得可靠的系統。更多CR5259_12V2A/24V1A適配器電源芯片方案，電路原理圖及PCB版圖、變壓器繞制工藝、性能測評、波形測試、溫度測試、EMI評估測試及元器件清單請向驪微電子申請。>>
