隨著電池技術的快速發展，手機支持快充的也越來越多，5v3a充電器方案廣泛采用了開關電源的形式，使其體積變得更小，方便攜帶，同時采用PN8386電源芯片及零部件技術的不斷更新，使其轉化效率可以高達85.64%。


　　

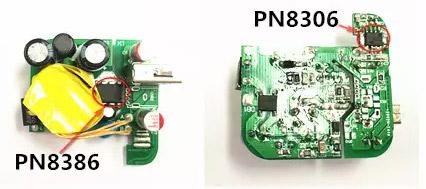

　　PN8386集成超低待機功耗準諧振原邊控制器及690V高雪崩能力智能功率MOSFET，用于高性能、外圍元器件精簡的充電器、適配器和內置電源。PN8386為原邊反饋工作模式，可省略光耦和TL431。內置高壓?jiǎn)��?dòng)電路，可實現芯片空載損耗（264VAC）小于50mW。

　　

　　PN8306包括同步整流控制器及N型功率MOSFET，用于在高性能反激系統中替代次級整流肖特基二極管。PN8305內置電壓降極低的功率MOSFET以提高電流輸出能力，提升轉換效率并降低芯片溫度。

　　

　　PN8386六級能效15.5W 充電器應用方案　　

　　■ 輸出規格：5V/3.1A　　

　　■ 高壓?jiǎn)��?dòng)+多工作模式+同步整流技術，滿足COC V5 Tier 2　　

　　■ PN8386P 獨特PFM 工作曲線，降低變壓器體積，簡化EMC 設計

　　

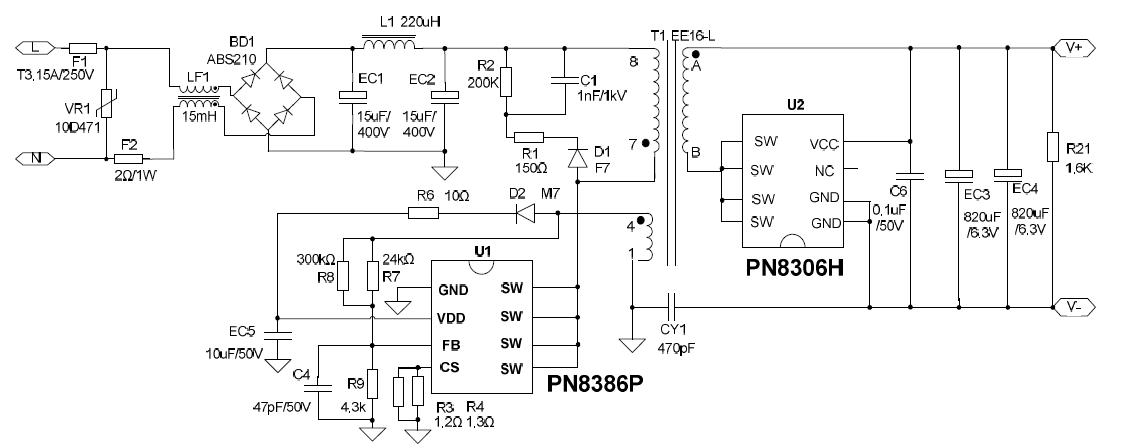

　　5v3a充電器方案電路圖：

　　


　　5v3a充電器方案電路具有過載保護，過流保護，開環保護，以及VDD過壓保護等功能，提高了整個系統的可靠性，待機小于50mW，動態性能好，可滿足六級能效，更多六級能效5v3a充電器方案詳細資料，可聯系驪微電子在線客服。。。
