小體積65W大功率開關電源芯片適配器方案
字號:T|T
大功率開關電源就是用通過電路控制開關管進行高速的導通與截止,將直流電轉化為高頻率的交流電提供給變壓器進行變壓,從而產生所需要的一組或多組電壓,驪微電子推出小體積AP8268大功率開關電源芯片65W適配器方案。

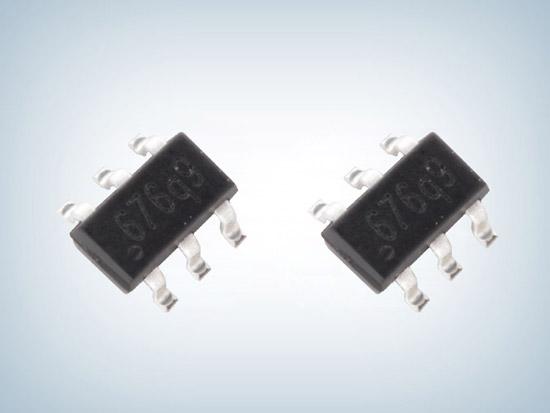

AP8268是一款高集成度的電流模式PWM控制芯片,具有高性能、低待機功耗、低成本等特點。AP8268通過QR-PWM、QR-PFM、Burst-mode的三種模式混合調制技術,實現了低待機功耗和全電壓范圍下的最佳效率,頻率調制技術和SoftDriver技術充分保證良好的EMI表現。

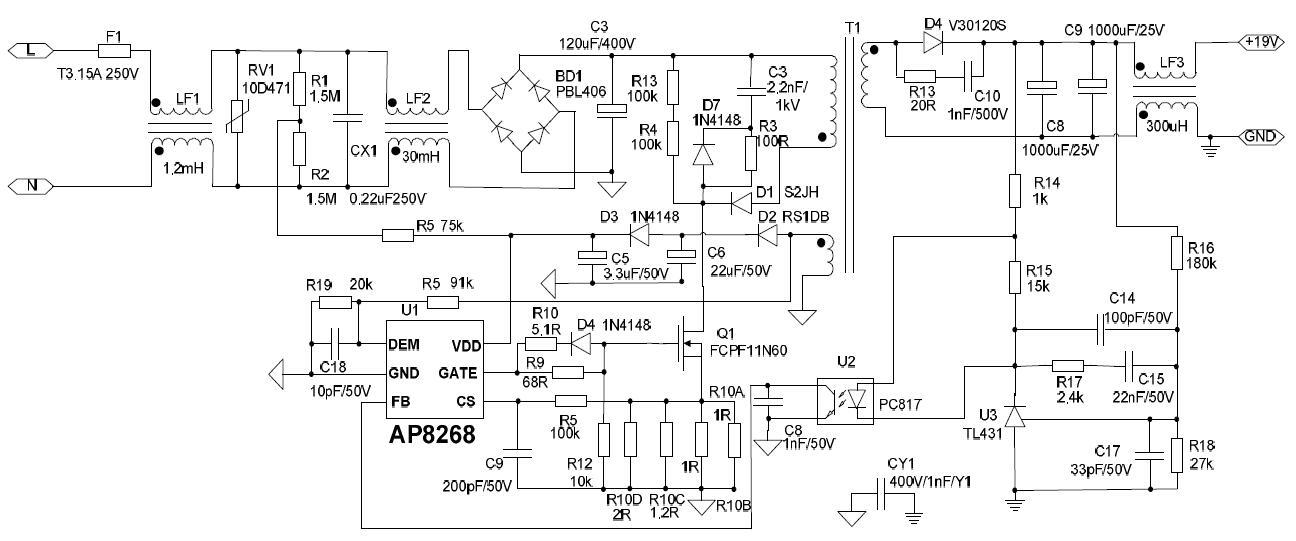

大功率開關電源芯片AP8268六級能效65W適配器應用方案
■ 輸出規格19V/3.4A
■ 高低壓分頻技術(65k/85k):減小變壓器尺寸
■ 谷底開通+混合工作模式提高全負載段轉換效率
■ VDD 電壓8-40V,適合寬輸出應用
■ DMG 監控市電及輸出電壓,精確輸出OVP 及輸入電壓OCP 補償(外部可調)

同時AP8268開關電源pwm芯片提供了全面的管腳開短路保護,以及逐周期過流保護、VDD過壓保護、欠壓鎖存、過溫保護、輸出過壓保護、過載保護、輸出二極管短路保護等功能,AP8268大功率開關電源芯片驪微電子廣泛應用于高性能、低待機功耗、低成本待機電源、開放式開關電源及適配器領域。
