5v2a充電器方案是市場上應用比較多的類型，廣泛被應用于手機、MP3、MP4、USB電子音箱、電子學習機、電子詞典、移動應急電源、充電寶、無線設備等電子產品，電源芯片作為充電器的核心器件，對于提高整機性能具有至關重要的作用，為此我們推出了PN8370 5v2a IC方案。


　　

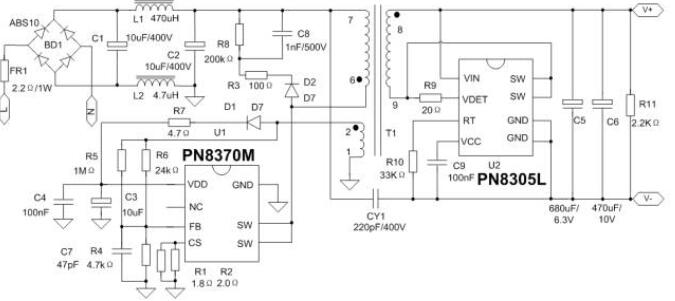

　　PN8370M+PN8305L 六級能效5v2a充電器方案特性:　　

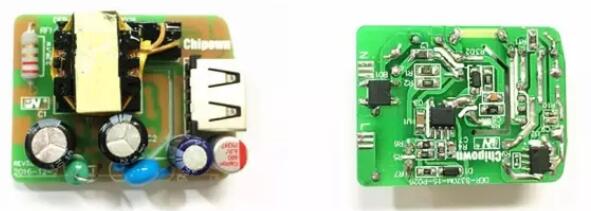

　　PCBA尺寸：42.0mm*31.6mm*13mm板上高度(小體積)　　

　　輸入電壓：90~265Vac全電壓　　

　　輸出功率：10W　　

　　平均效率：＞78.7％，滿足六級能效要求(高效率)　　

　　待機功耗：＜50mW，Vin=264Vac(低待機)　　

　　PN8305L雙供電全工作狀態無直通風險(高可靠性)　　

　　擁有輸出短路保護，輸出過流保護，輸出欠壓保護(PCB端3.1V以下)，VDD過壓保護，F(xiàn)B分壓電阻開路短路保護，以及電流檢測電阻Rcs開短路保護，過溫保護(保護功能齊全)


　　

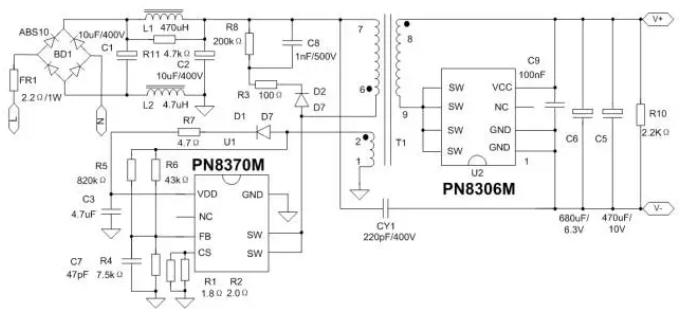

　　PN8370M+PN8306M 5V2A六級能效5v2a IC方案亮點 :　　

　　外圍簡潔（節省8顆元件）：PN8370M節省2顆啟動電阻；PN8306M獨特控制技術可實現零外圍工作，節省傳統SR方案的供電RC濾波，SW偵測電阻，RT電阻，RC吸收等6顆元件�！　�

　　高可靠性：a.方案三道防線，實現SR與PSR零直通風險；b.芯片HBM ESD大于4kV，latchup電流大于400mA，顯著提高系統安規能力，接觸靜電高達15kV； c.PSR與SR匹配工作，徹底避免小載采樣沖突，異常工況下，SR做好配角，PSR主導所有異常保護�！　�

　　低待機功耗：PN8370M內置高壓?jiǎn)��?dòng)，可輕松實現50mW待機功耗。


　　

　　5v2a充電器方案PN8370開關電源充電器電路具有過流過載短路保護功能，電路原理簡單，BOM精簡，體積小巧，六級能效裕量充足等優點，領先于市場現有充電器，得到了廣大客戶的高度認可，如需產品的詳細資料及相關方案，可咨詢我們?cè)诰�客服。。。。。。
