ob2269替代芯片CR6842是用于100W 以內離線式開關電源IC，具有優化的圖騰驅動電路以及電流模式 PWM控制器，由于CR6842 高度集成，使用外圍元件較少，采用CR6842可以簡化反激式隔離 AC-DC 開關電源設計，從而獲得可靠的系統。

　　

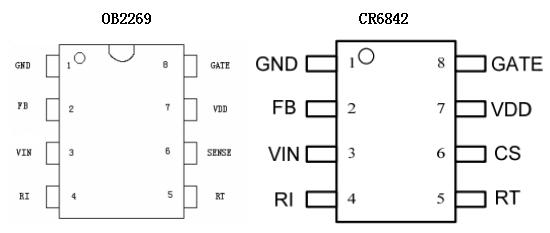

　　CR6842與OB2269代換引腳功能

　　

　　CR6842芯片特征　　

　　■ 高集成特性可使系統外部器件減至最少　　

　　■ 低的啟動電流：7.5uA（Typ）、低的工作電流：3mA（Typ）　　

　　■ 內置頻率抖動以改善 EMI 特性　　

　　■ 內置前沿消隱(LEB)電路和同步斜率補償　　

　　■ 為改善效率和最小待機功耗而設計的 Hiccup Mode & PFM 工作模式　　

　　■ VDD 欠壓保護(UVLO)、過壓保護(OVP)及 VDD電壓鉗位功能、過溫保護OTP) 、OLP 等多種自恢復　　

　　■ 保護內置 OCP 補償模塊，優越的 OCP 性能

　　

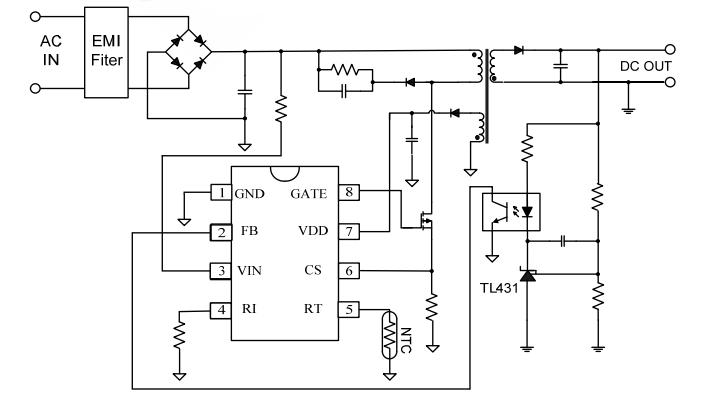

　　CR6842典型電路原理圖

　　

　　ob2269替代芯片CR6842兩者的引腳功能和電性基本是一致的，在實際應用中可以直接兼容替換，CR6842以較低的BOM成本實現了低待機功耗和高效率，且貨源穩定，更多CR6842與OB2269代換應用資料、產品手冊、樣品及價格，請向驪微電子申請。>>
