電源芯片sdh8302s可PIN腳代換VIPER12A/AP8012H
字號:T|T
電源芯片sdh8302s是用于開關電源的內置高壓 MOSFET 的電流模式 PWM 控制器,內置高壓啟動電路,在輕載下會進入打嗝模式,具有降頻、抖頻、軟啟動、VDD 打嗝功能,還集成了 VDD 欠壓保護、VDD 過壓保護、前沿消隱、輸出短路保護、過流保護、過溫保護等各種異常狀態的保護功能,可PIN腳代換VIPER12A/AP8012H,被廣泛應用于離線式開關電源、非隔離升壓降壓轉換器、小家電等領域。

一、高壓啟動:SDH8302S內置高壓啟動電路。啟動時,AC 輸入電壓從 DRAIN 端通過內置高壓啟動恒流源,對 VDD 端外置電容C1 進行充電,充電電流為 1mA,使得 VDD 電壓上升,當升至啟動電壓 14.3V 時,將高壓啟動恒流源關斷,則 DRAIN端對 VDD 端停止充電,轉由輔助繞組 L1 通過二極管 D1 對 VDD 端進行供電;如果 VDD 電壓降至欠壓保護點8.9V,則將高壓啟動恒流源重新打開,又由 DRAIN 端對 VDD 端進行充電,使得 VDD 電壓上升,升至啟動電壓 14.3V。
二、輕載打嗝:輕載時,如果輸出 VOUT 過高,反饋到 FB 端的輸入電流 IFB 超過關斷電流 1mA,則 SDH8302S關斷開關,使得VOUT 下降;而當 VOUT 降至 IFB 減小了 70uA 時,SDH8302S 重新打開開關,使得 VOUT 上升;重復上述過程,進入打嗝模式,這會減少開關次數,從而有效地降低系統的待機功耗。
三、降頻:為了進一步優化輕載條件下的轉換效率,SDH8302S 采用降頻模式,即通過檢測 FB 端的輸入電流 IFB 來調節開關頻 率。當 IFB 小于降頻開始點 830uA 時,開關頻率為60KHz;當 IFB 從降頻開始點 830uA 增至降頻結束點 930uA 時,開關頻率則從 60KHz 線性降至 20KHz;當 IFB 大于降頻結束點 930uA 時,開關頻率為 20KHz。
四、抖頻:為了降低 EMI,SDH8302S 采用抖頻技術,即讓開關頻率在調制頻率 250Hz 下、抖頻范圍±2KHz 內不斷地變化,減小在某一個單一頻率的對外輻射。
五、軟啟動:電源芯片sdh8302s在軟啟動時間內,限制功率管 MOSFET 的 DRAIN 端最大峰值電流,使其逐步提高,從而大大減小器件的應力,防止變壓器飽和。
六、VDD 打嗝:SDH8302S在輕載或者滿載與空載之間切換時,當開關關斷導致 VDD 電壓下降至打嗝點 10.7V 時打開開關,使 VDD電壓上升;而當 VDD 電壓增大了 0.7V 時重新關斷開關,使得 VDD 電壓下降;重復上述過程,進入打嗝模式,且 VDD電壓不會降至欠壓保護點 8.9V,這不僅防止 VDD 欠壓重啟,也有效地降低待機功耗。
七、VDD 欠壓保護:電源芯片SDH8302S在異常狀態導致功率管 MOSFET 關斷后,VDD 電壓就會由于沒有能量供電而一直下降,當降至欠壓保護點 8.9V 時,將內置高壓啟動恒流源打開,則由 AC 輸入電壓從 DRAIN 端對 VDD 端進行充電,使得 VDD 電壓上升,升至啟動電壓 14.3V 時,SDH8302S 就開始正常工作,這使得電路在異常狀態消除后能夠自動重啟。
八、VDD 過壓保護:SDH8302S在 VDD 電壓達到過壓保護點 28V 后關斷開關,并鎖定保護狀態,使得 VDD 電壓下降,降至欠壓保護點8.9V 后使電路重啟。
九、前沿消隱:由于電源芯片sdh8302s的 DRAIN 端存在寄生電容,這會導致功率管 MOSFET 在開通的瞬間存在較大的峰值電流,如果采樣到該信號,電路就會進入過流保護狀態。為了防止這個誤觸發,SDH8302S設置在功率管 MOSFET 開通一段消隱時間300ns 后再進行采樣。
十、輸出短路保護:SDH8302S檢測到 FB 端輸入電流 IFB 小于 500uA 時,就判斷輸出負載短路,進入保護狀態,使得 VDD 電壓下降,降至欠壓保護點 8.9V 后使電路重啟。
十一、過流保護:SDH8302S檢測到 DRAIN 端過流時減少開關次數,直至過流的異常狀態消除后才恢復正常的開關。
十二、過熱保護:SDH8302S檢測到溫度達到過溫保護點 145°C 時關斷開關,當檢測到溫度下降了 25°C 時重新打開開關。

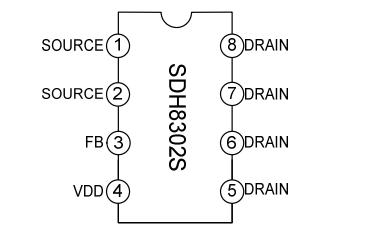

SDH8302S采用SOP-8封裝,電氣特性和功能與VIPER12A/AP8012H基本上一致,電源芯片sdh8302s是可以直接兼容PIN腳代換VIPER12A/AP8012H的,更多SDH8302S相關產品手冊及應用資料請向我們申請。>>
