AP8022H是低待機功耗離線式開關電源IC，內部集成了脈寬調制控制器和800V高雪崩能力智能功率MOSFET，可以有效減少組件數量，降低系統成本，簡化電路板設計，廣泛運用于電磁爐電源、小家電輔助電源、機頂盒電源等離線開關式電源。

　　

　　AP8022代換VIPER22A產品特征　　

　　■ 內置800V高雪崩能力智能功率MOSFET　　

　　■ 滿足85~265V寬AC輸入工作電壓　　

　　■ 全電壓半封閉式穩態輸出功率10W　　

　　■ 抖頻技術改善EMI特性　　

　　■ 間歇工作模式　　

　　■ 軟啟動　　

　　■ 內置高壓?jiǎn)��?dòng)電路　　

　　■ 保護功能　　

　　— 過流保護（OCP）　　

　　— 過溫保護（OTP）　　

　　— VDD過壓保護

　　

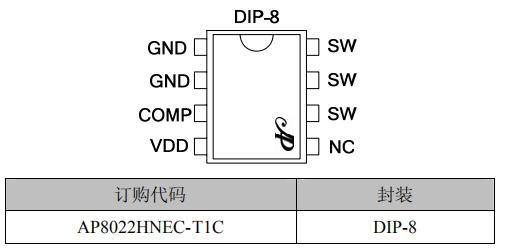

　　AP8022H管腳定義

管腳標號	管腳名	管腳功能描述
1,2	GND	功率MOS以及控制電路的參考地
3	COMP	反饋輸入腳，用以確定功率MOS的峰值電流
4	VDD	控制電路的供電電源，啟動時由高壓?jiǎn)��?dòng)管對VDD電容進行充電，當達到UVLO啟動電壓時，啟動過程結束
5	NC	空腳(可接SW)
6,7,8	SW	功率MOS的漏極

　　

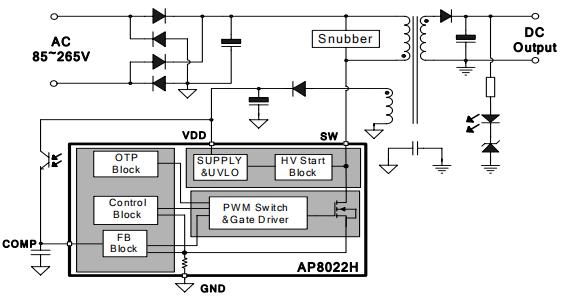

　　ap8022代換viper22a典型應用電路圖

　　

　　ap8012電源芯片代換viper22a都是采用電流模式PWM控制的功率開關芯片，集成了高壓?jiǎn)��?dòng)電路和高壓功率管，具通用的封裝及管腳排列，可兼容，不改PCB，不改外圍參數。
