20W高集成度、高效率無線充發射控制芯片
字號:T|T

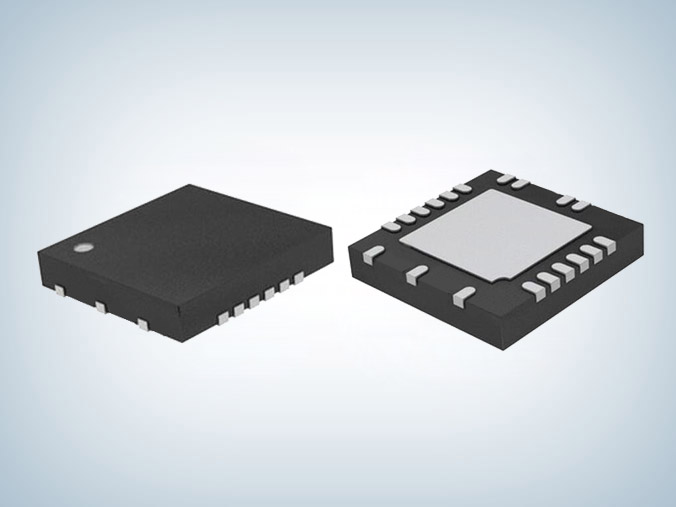

HD1015無線充發射控制芯片是一個高度集成的電源管理單元,針對無線電源發射器應用進行了優化。該裝置集成了無線電源發射器所需的電源功能,包括5V buck轉換器作為外部發射器控制器的電源和內部5V電源以提高系統效率,全橋功率級將直流輸入功率轉換為交流輸出以驅動lc諧振電路,精度為±2%的無損電流檢測,3.3v輸出ldo為mcu供電,2.5v參考電壓。

HD1015無線充發射控制芯片有四個電源輸入引腳。vin與buck變換器的功率fet相連。pvin1和pvin2連接到全橋的功率fet,并傳導大電流進行功率傳輸。vdd是5v輸出buck變換器的輸出反饋管腳,同時作為兩個ldo和全橋mosfet柵極驅動器的電源。
為了提高系統電源設計的靈活性,HD1015無線充發射端芯片可以分別為vin和pvin1、pvin2供電。車輛識別號的工作電壓范圍為4.2V至20V。當車輛識別號電壓低于3.2V的車輛識別號閾值時,欠壓鎖定(UVLO)電路監測車輛識別號引腳的電壓并禁用IC操作。pvin的最高工作電壓可達17v,而接受的最低電壓可降至2v,另外一個uvlo電路還監控vdd電壓,這是全橋mosfet柵極驅動器的電源。當vdd uvlo釋放時,全橋?qū)⒐ぷ鳌?/div>
兩個獨立的pwm信號通過內部自適應非重疊電路控制兩個獨立的半橋mosfet,以防止mosfet在每個橋中的穿透。pwm邏輯兼容3.3v和5v ios,因此HD1015無線充發射控制芯片可以使用3.3v或5v電源接收來自控制器的pwm信號。
20W高集成度、高效率無線充發射控制芯片buck變換器和功率mosfet的全橋包括專有設計的柵極驅動器方案,在不犧牲mosfet開關時間的情況下,抵抗開關節點振鈴,進一步消除了mosfet硬開關產生的高頻輻射emi噪聲。這使得用戶能夠降低系統成本和減少電磁干擾的設計工作。
HD1015無線充發射控制芯片全保護功能包括:車輛識別號和視頻顯示器欠壓鎖定、具有逐周電流限制和Hiccup模式的過電流保護、buck轉換器和4-mosfet全橋的輸出硬短路保護、兩個LDO和WHO的電流限制和硬短路電流折回芯片熱關機保護。
