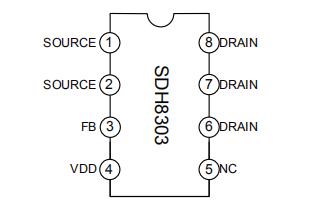

SDH8303是用于開關電源的內置高壓 MOSFET 的電流模式 PWM 控制器，采用DIP-8封裝，全電壓下典型功率7W-12W，管腳功能和電氣特性與viper22a/AP8012H類似，是可以直接PIN腳兼容的，sdh8303代換viper22a/AP8012H，無需改版！


　　

　　sdh8303代換viper22a芯片特點 　　

　　■ 高壓?jiǎn)��?dòng)　　

　　■ 輕載打嗝　　

　　■ 降頻　　

　　■ 抖頻　　

　　■ 軟啟動　　

　　■ VDD 打嗝　　

　　■ VDD 欠壓保護　　

　　■ VDD 過壓保護　　

　　■ 前沿消隱　　

　　■ 輸出短路保護　　

　　■ 過流保護　　

　　■ 過溫保護


　　

　　sdh8303代換viper22a芯片內置高壓?jiǎn)��?dòng)電路，在輕載下會進入打嗝模式，具有降頻、抖頻、軟啟動、VDD 打嗝功能，還集成了 VDD 欠壓保護、VDD 過壓保護、前沿消隱、輸出短路保護、過流保護、過溫保護等各種異常狀態的保護功能。


　　

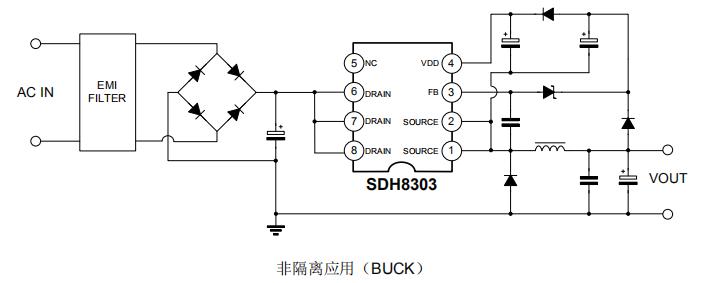

　　SDH8303可以應用于非隔離（BUCK）和隔離（FLYBACK）兩種典型應用，SDH8303通過抖頻技術，降低EMI，采用降頻模式，通過檢測 FB 端的輸入電流 IFB 來調節開關頻率，進一步優化輕載條件下的轉換效率，具有各種異常狀態的保護功能，被廣泛應用于離線式開關電源、非隔離升壓降壓轉換器、小家電等領域。
