CR6842 120W PWM控制電源IC是一款高度集成的電流控制型 PWM 控制器，可用于中型到大型的離線式電源轉化器�！　�

　　為了減少待機功耗和提升效率，CR6842 集成了多種工作模式。隨著負載的變化，CR6842可以工作在三種不同的模式，并且每種模式都做了優化。當負載很重時，系統工作在傳統的PWM（脈沖寬度調制）模式。當負載變輕時，系統進入 PFM（脈沖頻率調制）模式。在 PFM模式下，隨著負載的逐漸變輕，開關頻率也逐漸的減小。CR6842 中獨有的頻率變換模塊可以使開關頻率平滑降低而不產生噪聲。由于頻率的降低，開關損耗也被有效的減小了。當負載繼續降低而低于某一設定值時，系統進入 PSM（跳頻調制）模式。在 PSM 模式下，一些開關周期被跳過，這些周期內開關管完全關斷，因此這種模式可進一步降低待機功耗。在上述的三種工作模式下，都集成了頻率抖動功能，來提升系統的 EMI 特性�！　�

　　CR6842 120W PWM控制電源IC還集成了恒功率限制模塊來使系統在全電壓范圍（90V~264V）內輸出恒定的功率�！　�

　　CR6842 集成了多種功能和保護特性，包括欠壓鎖定（UVLO），VDD 過壓保護（OVP），　　

　　軟啟，附加可編程過溫保護（OTP），逐周期電流限制（OCP）， 過載保護（OLP），所有引腳懸空保護，RI 引腳的對地短路保護，GATE 端箝位，VDD 箝位，前沿消隱�！　�

　　CR6842 有 SOP-8 和 DIP-8 兩種封裝形式。

　　

　　CR6842芯片特點　　

　　■ 低啟動電流　　

　　■ 內置軟啟動　　

　　■ 綠色模式獨有的變頻和跳頻工作模式　　

　　■ 良好的EMI特性　　

　　■ 電流模式控制　　

　　■ 內置斜坡補償　　

　　■ 內置前沿消隱　　

　　■ 可編程開關頻率　　

　　■ 所有引腳的懸空保護　　

　　■ 零噪聲工作　　

　　■ 外置可編程過溫保護　　

　　■ VDD端過壓保護　　

　　■ 過載保護　　

　　■ 逐周期過流保護

　　

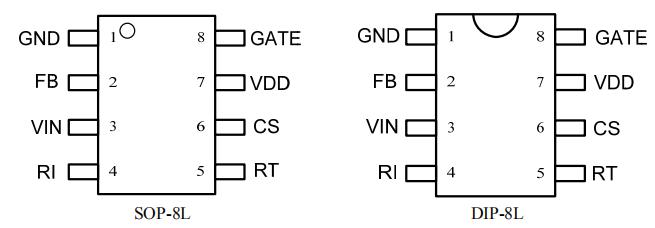

　　cr6842電源芯片引腳功能

　　

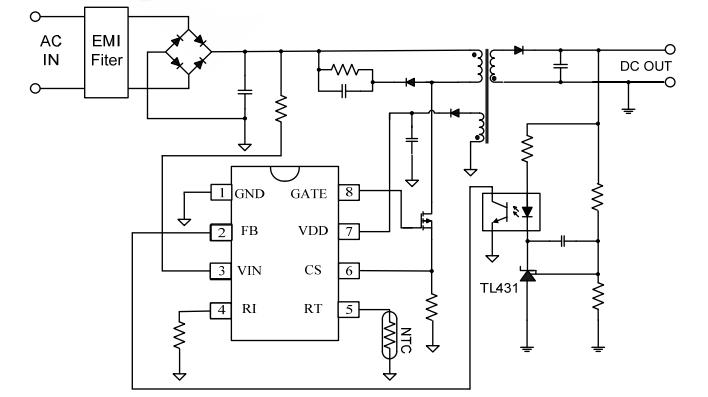

　　典型應用電路圖

　　

　　應用領域：離線式反激 AC/DC 變化器用于　　

　　■ 電源適配器　　

　　■ 開放式電源　　

　　■ ATX待機電源　　

　　■ 電池充電器

　　

　　CR6842 120W PWM控制電源IC是高集成度電流模式PWM控制器，集成了PWM+ PFM+PSM工作模式，提升系統的 EMI 特性，減少待機功耗和提升效率，廣泛應用于中型到大型的離線式反激 AC/DC 變化器，在應用中CR6842可兼容替換OB2269/OB2268/LD7552/SG6842J/SG6841，更多CR6842應用資料手冊、樣品及價格請向驪微電子申請。>>
