芯朋pd 20W充電器方案應用于“快充1億”
字號:T|T

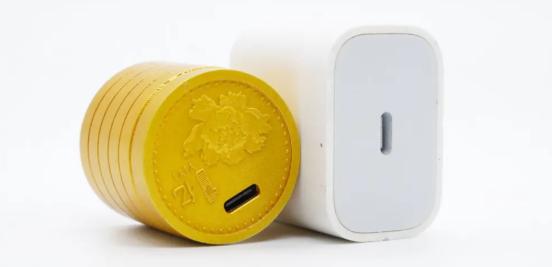

近期電源制造大廠福瑞康基于芯朋微PN8162+PN8307H pd 20W充電器方案推出了一款20W迷你PD快充充電器“快充1億”,產品采用圓柱形造型設計,腰身設有環形凹槽,頂部是牡丹浮雕與“1億”字眼的外觀設計,同比市面上大多采用方塊造型相仿設計的迷你20W快充充電器來說,這款產品不得不說十分具有創意。

pd 20W充電器“快充1億”迷你充,輸入100-240V~ 50/60Hz 0.5A,輸出5V3A、9V2.22A、12V1.67A,具備5V3A、9V2.22A、12V1.5A三個固定電壓檔位,支持Samsung 5V2A、DCP協議,以及QC2.0/3.0、AFC、FCP、PD3.0快充協議,符合3C認證和VI級能效認證要求,和蘋果20W充電器直觀對比,雖造型風格不同,但計算出來體積更小。

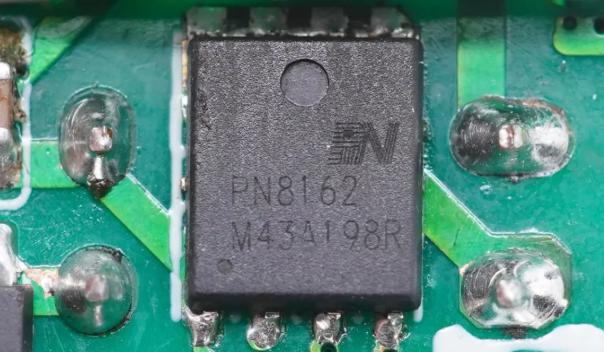

pd 20W充電器主控芯片采用芯朋微PN8162,內部集成了準諧振工作模式的電流模式控制器和功率MOSFET,專用于高性能、外圍元器件精簡的交直流轉換開關電源!
N8162采用QR控制技術,降低芯片開通損耗;PDFN功率封裝,單邊drain腳位,高低壓引腳爬電距離大于1.2mm,便于PCB布線及敷銅散熱!
PN8162工作強制DCM模式,降低同步整流耐壓;自適應QR開通技術,簡化EMC設計;集成輸入市電欠壓及輸出過壓保護,無需外部輔助電路。

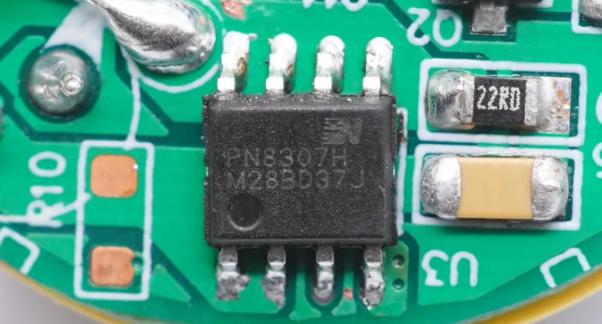

和PWM主控芯片搭配的是芯朋微PN8307H次級同步整流芯片。PN8307H內置同步整流控制器及高雪崩能力功率MOSFET,用于在高性能AC/DC反激系統中替代次級整流肖特基二極管,導通壓降極低的功率MOSFET可以提高電流輸出能力,降低溫升,提升轉換效率,使得系統效率可以滿足6級能效的標準,并留有足夠的裕量!
PN8307H內置12mΩ60V耐壓同步整流管,適用3.6V-20V常用適配器輸出,適用于QC3.0適配器及其他固定電壓輸出的適配器。該芯片還集成了極為全面的輔助功能,包含輸出欠壓保護、防誤開啟、最小導通時間等功能,同時外圍元件非常精簡。

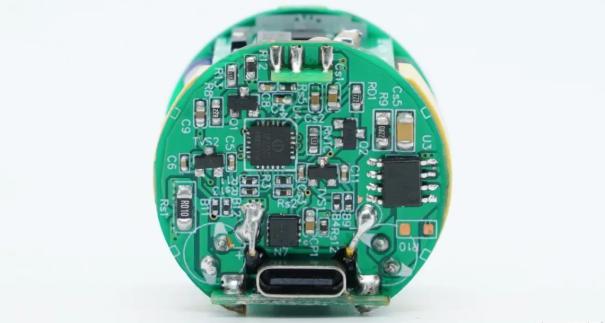

基于芯朋微PN8162+PN8307H pd 20W充電器方案“快充1億”原邊主控和次邊同步整流均實現功率集成,方案精簡,利于充電器小型化設計,USB PD協議芯片采用英集芯IP2723T,具備高集成度與豐富功能,在應用時僅需極少的外圍器件,有效減小整體方案的尺寸,降低BOM成本,更多基于PN8162+PN8307H的20W迷你PD套片解決方案,包含線路圖、BOM、變壓器設計資料、Demo測試數據、芯片應用要點可向驪微電子申請。>>
