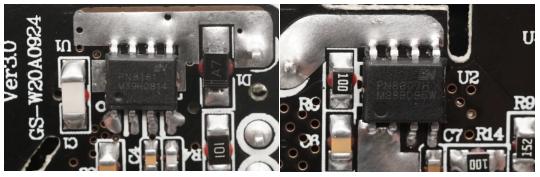

目前市面上的PD 20W快充充電器按產品外形尺寸大致可分為常規型和迷你型兩種，其中常規型20W PD快充的開發較為簡單，迷你型20W PD快充的難度系數相對較高，趕著iPhone 12系列的熱潮，深圳古石科技基于PN8161M+PN8307H芯朋pd 20w快充方案推出20W 迷你PD快充充電器。


　　

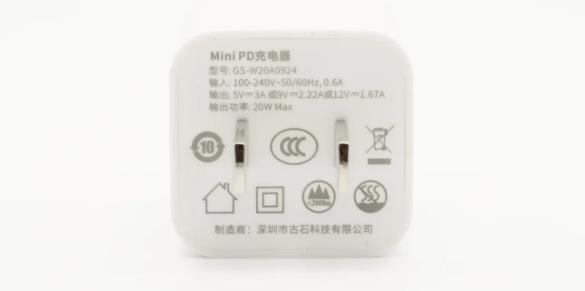

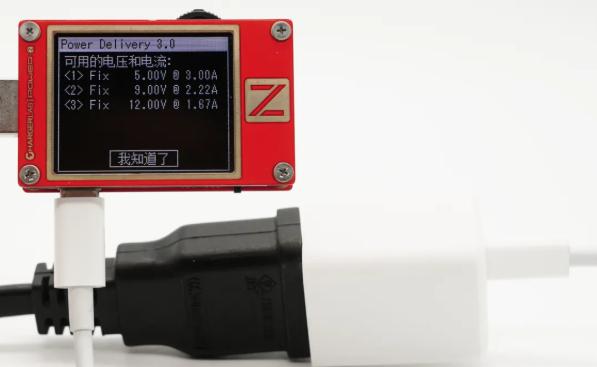

　　這款Mini PD充電器輸入：100-240V~50/60HZ 0.6A，輸出：5V3A、9V2.22A、12V1.67A，支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、FCP和PD3.0快充協議，最大輸出功率高達20W，可為新iPhone 12進行全速充電，滿足iPhone 12手機日�？斐湫枨蟆�


　　

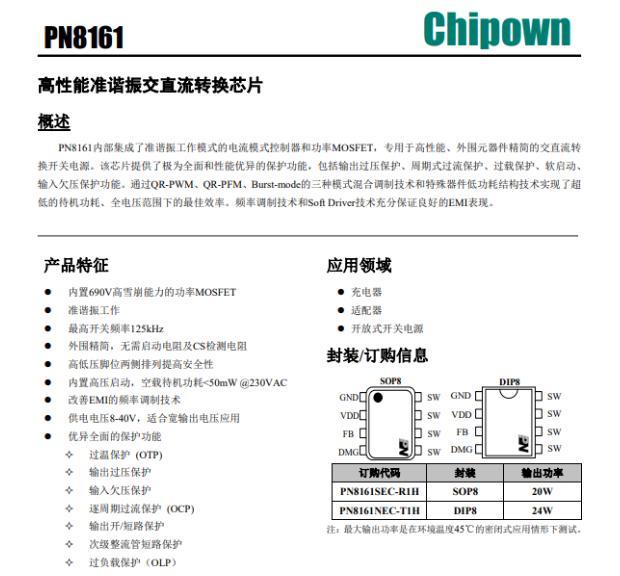

　　PN8161 PWM主控芯片內部集成了準諧振工作的電流模式控制器和功率MOSFET，專用于高性能、外圍元器件精簡的交直流轉換開關電源。該芯片提供了極為全面和性能優異的智能化保護功能，包括輸出過壓保護、逐周期過流保護、過載保護、軟啟動功能。


　　

　　PN8161通過QR-PWM、QR-PFM、Burst-mode的三種模式混合調制技術和特殊器件低功耗結構技術實現了超低的待機功耗、全電壓范圍下的最佳效率。頻率調制技術和SoftDriver技術充分保證良好的EMI表現。

　　

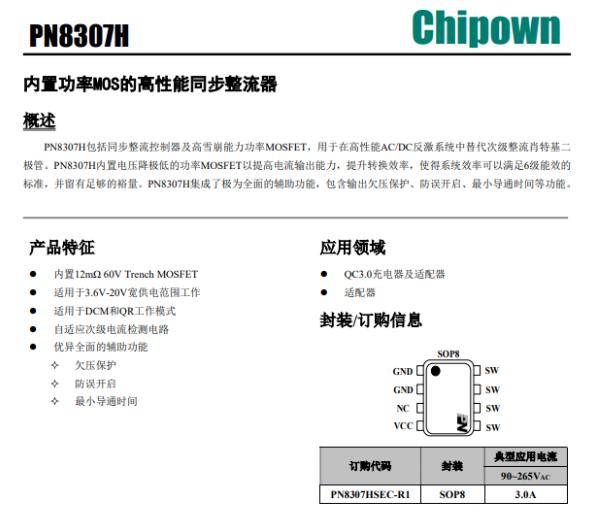

　　PN8307H次級同步整流芯片內置同步整流控制器及高雪崩能力功率MOSFET，用于在高性能AC/DC反激系統中替代次級整流肖特基二極管，導通壓降極低的功率MOSFET可以提高電流輸出能力，降低溫升，提升轉換效率，使得系統效率可以滿足6級能效的標準，并留有足夠的裕量。


　　

　　PN8307H內置12mΩ60V耐壓同步整流管，適用3.6V-20V常用適配器輸出，適用于QC3.0適配器及其他固定電壓輸出的適配器。該芯片還集成了極為全面的輔助功能，包含輸出欠壓保護、防誤開啟、最小導通時間等功能，同時外圍元件非常精簡。


　　

　　基于PN8161M+PN8307H芯朋pd 20w快充方案采用了開關電源寬范圍輸出，協議芯片通過光耦反饋控制輸出電壓的典型架構，外圍元件數量非常少，整體集成度也非常高，有效實現了充電器的小型化，更多pd 20w快充方案相關手冊、原理圖，電源輸入輸出規格，BOM 表和變壓器參數以及安規和 EMI 測試數據等資料請向驪微電子申請。>>
