由于大部分的用電設備長期都處于待機狀態，所以現在電源工程師不但要考慮到電源的效率，還要顧及空載或者待機功耗，AC輸入端最大的損耗就來自于X電容放電的電阻，容值越大，放電的電阻就越小，損耗也就越大，為了降低損耗可以用專門的X電容放電芯片--PN8275，可以自動檢測AC是否掉電，正常工作幾乎沒有損耗，解決大功率電源待機難題。

　　

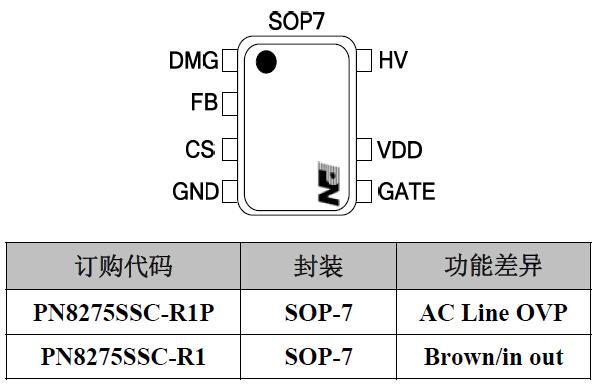

　　X電容放電專用芯片--PN8275芯片特點　　

　　■ 集成X電容放電模塊，利用HV腳監控市電，市電斷開后啟動1.5mA恒流源自動對X電容進行放電，放電速度快；　　

　　■ 符合IEC62368-1安規要求，CB證書編號：DK-76617-UL；　　

　　■ 高可靠性：1.定制SOP-7框架，滿足HV腳和VDD腳之間更高的爬電距離要求；2.HV內置800V VDMOS，比LDMOS有更高的抗雪崩能力；3.VDD耐壓大于45V，HBM ESD 4KV；　　

　　■ 保護功能齊全，集成市電欠壓、市電過壓、輸出過壓、OTP等保護；　　

　　■ 高能效，增加了DMG腳，帶準諧振的多工作模式，效率更高，輕松滿足CoC V5 Tier 2能效標準。


　　

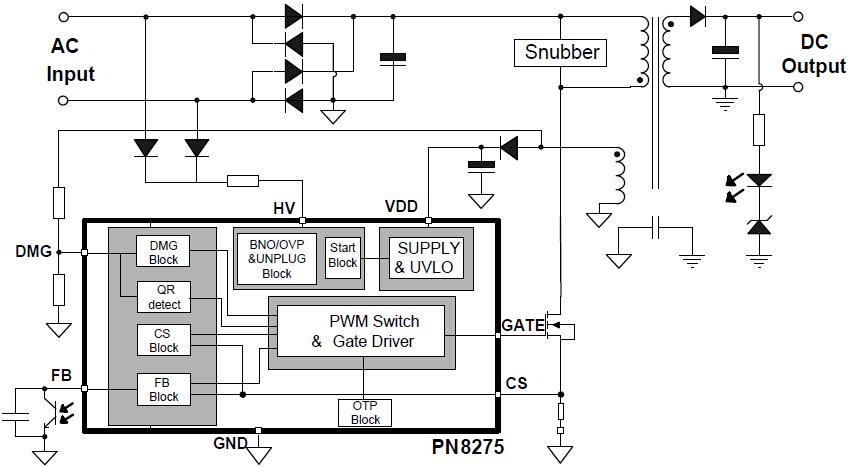

　　PN8275 x電容放電芯片的HV腳兼具高壓啟動和X電容放電功能。市電正常時，HV模塊在啟動結束后關閉；當AC輸入斷開后，90ms內可判斷出市電異常，則啟動HV內部的恒流源放電。二極管D1、電阻R1和D6構成放電回路1，二極管D2、電阻R1和D4構成放電回路2。

　　

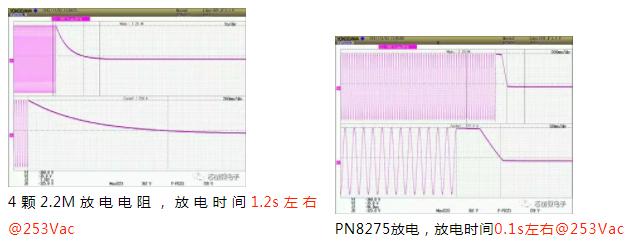

　　在12V3A電源方案實驗中，X電容0.22uF，市電斷電后，4顆2.2M放電電阻，放電時間1.2s左右@253Vac，x電容放電芯片PN8275放電，放電時間0.1s左右@253Vac，放電時間更短，更安全！


　　

　　X電容放電芯片PN8275，具有降低系統待機功耗，縮短放電時間(更安全)，降低系統EMC設計難度(X電容選擇更靈活)等三大優點，X電容芯片PN8275適用于適配器、TV、大功率輔助電源等反激拓撲架構的應用場合。
