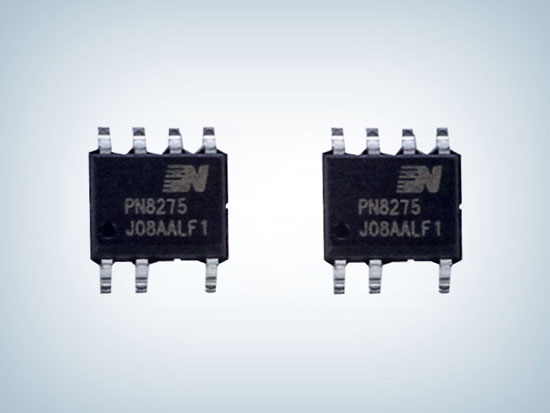

PN8275概述：
PN8275隔離電源芯片內部集成了電流模式控制器和高壓啟動模塊，專用于高性能、外圍元器件精簡的交直流轉換開關電源。該芯片通過QR-PWM、QR-PFM、Burst-mode的三種模式混合調制技術和特殊器件低功耗結構技術實現了超低的待機功耗、全電壓范圍下的最佳效率。頻率調制技術和SoftDriver技術充分保證系統的良好EMI表現。同時，PN8275還提供了極為全面和性能優異的智能化保護功能，包括輸入欠/過壓保護、X電容放電功能、輸出過壓保護、外部OTP保護、周期式過流保護、過載保護、軟啟動功能。
PN8275產品特征：
■ 內置高壓啟動電路
■ QR-PWM、QR-PFM、Burst-mode混合模式提高效率
■ 自適應PWM開關頻率65/85kHz，減小變壓器體積
■ 內置輸入欠壓保護(PN8275)
■ 內置輸入過壓保護(PN8275P)
■ 內置X電容放電功能(通過IEC62368-1:2014認證
■ 空載待機功耗< 50 mW @230VAC
■ 改善EMI的頻率調制技術
■ 供電電壓8~40V，適合寬輸出電壓應用
■ 線電壓補償外部可調
■ 優異全面的保護功能
過溫保護 (OTP)
輸出過壓保護
逐周期過流保護 (OCP)
輸出開/短路保護
專利的DMG電阻短路保護(Latch模式)
次級整流管短路保護
過負載保護（OLP）

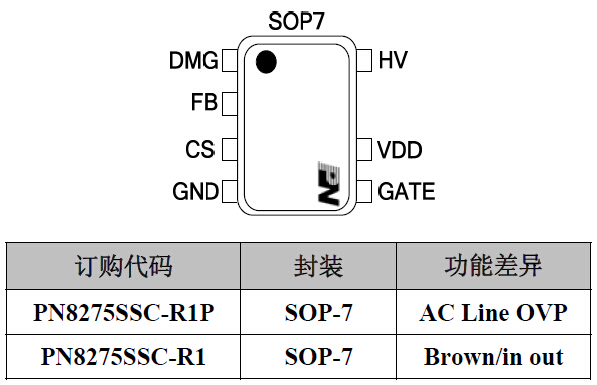

PN8275封裝/訂購信息：
PN8275管腳定義:
| 管腳名 | 管腳標號 | 管腳功能描述 |
| DMG | 1 | 去磁引腳，通過電阻分壓采用輸出電壓和輸入電壓，實現波谷檢測，輸出過壓保護、輸入線補償以及高低壓分頻功能 |
| FB | 2 | 反饋輸入引腳 |
| CS | 3 | 電流檢測輸入引腳 |
| GND | 4 | 地 |
| GATE | 5 | 輸出，用于驅動MOSFET |
| VDD | 6 | 工作電壓輸入引腳 |
| HV | 7 | 高壓啟動引腳，通過二極管連接到母線輸入，實現高壓啟動、X電容放電以及輸入欠/過壓保護功能 |

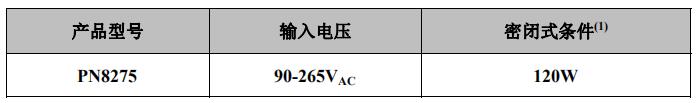

PN8275隔離電源芯片典型功率:

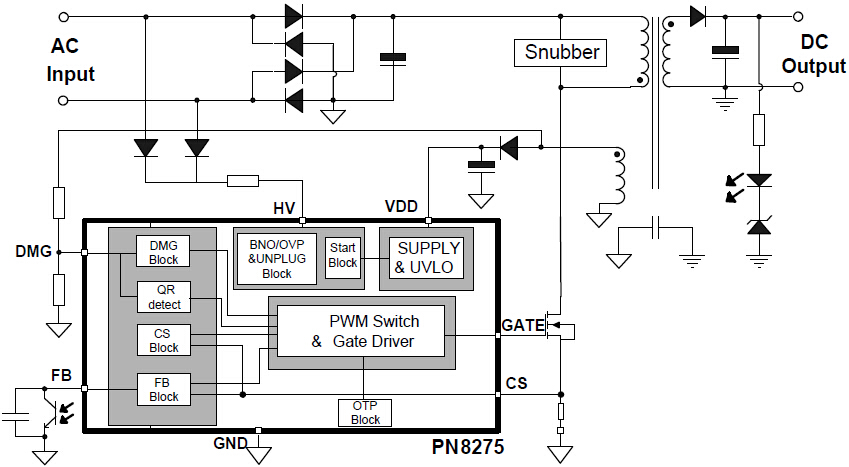

PN8275典型應用電路圖：
更多PN8275-隔離電源芯片的原理圖，電源輸入輸出規格，BOM 表和變壓器參數以及安規和 EMI 測試數據等資料，請向驪微電子申請。>>
