電池充電器控制IC可單芯充電
字號:T|T
多數最新的電池充電器設計是針對鋰化學電池,一般采用電池充電器控制IC充電時要求充電器同時控制充電電流和電池電壓,實現單芯電池的充電,也因其有更高的體積和重量能量密度,因此它們很適合用于便攜式電源系統,如電動汽車;便攜計算與通信設備(智能手機、PDA、平板電腦以及筆記本電腦);軍用計算機輔助戰斗系統;以及醫療參數監控器。
電池充電器的設計者在選擇專用充電控制芯片時,通常要從電池化學特性;串聯電池芯的數量,或最大電池電壓;所需要的充電電流;以及器件是否需要對溫度的充電使能/禁用功能。另外,還必須考慮電源來源是否為USB接口,以及最大最小輸入直流電壓,這幾方面著手。

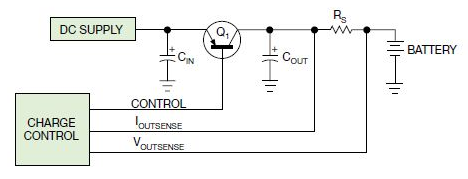

專用充電IC可分為兩大類: 線性轉換器和開關模式轉換器。線性轉換器的充電電流通常小于1A,只能工作在簡單輸入輸出電壓的情況。另外,如果未采用散熱片、風扇或類似高成本散熱裝置,轉換器的功率損失也會變得不可控制。然而,線性轉換器的特點就是廉價、小型及易于設計。

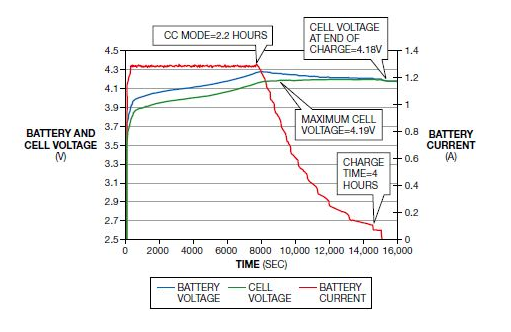

為鋰化學電池充電要求充電器能同時控制充電電流和電池電壓。最早的充電器采用的是為電池芯提供CC(恒流)的模式,直到電池電壓上升到“浮充”電壓。一旦電池芯達到了浮充電壓,充電器的輸出就以CV(恒壓)方式保持這個浮充電壓值,直到充電電流降到一個固定的低值。當電池降到這個小電流值時,充電器關閉。

幾乎所有的電池充電控制芯片都采用了降壓型轉換器,即輸入電壓高于最大電池電壓。少量IC支持降壓/升壓型電壓轉換,都是將一個直流輸入電壓(一般是來自一個AC/DC電源)轉換為所需要的電流和電壓,供電池充電。
