主流AC/DC電源管理芯片選型要點
字號：T|T
a/d電源管理芯片是一種模數轉換芯片，把模擬信號轉換為信息基本相同的數字信號，A/D轉換器的品種繁多、性能各異，在設計數據采集系統時，首先碰到的就是如何選擇合適的A/D轉換器以滿足系統設計要求的問題，同時A/D器件和芯片是實現單片機數據采集的常用外圍器件，選擇A/D轉換器件需要考慮器件本身的品質和應用的場合要求，所以可以根據以下幾個方面的指標選擇一個A/D器件。
(1) A/D轉換器位數：A/D轉換器位數的確定，應該從數據采集系統的靜態精度和動態平滑性這兩個方面進行考慮。從靜態精度方面來說，要考慮輸入信號的原始誤差傳遞到輸出所產生的誤差，它是模擬信號數字化時產生誤差的主要部分。量化誤差與A/D轉換器位數有關。一般把8位以下的A/D轉換器歸為低分辨率A/D轉換器，9~12位的稱為中分辨率轉換器，13位以上的稱為高分辨率轉換器。10位A/D芯片以下誤差較大，11位以上對減小誤差并無太大貢獻，但對A/D轉換器的要求卻提得過高。因此，取10位或11位是合適的。由于模擬信號先經過測量裝置，再經A/D轉換器轉換后才進行處理，因此，總的誤差是由測量誤差和量化誤差共同構成的。A/D轉換器的精度應與測量裝置的精度相匹配。也就是說，一方面要求量化誤差在總誤差中所占的比重要小，使它不顯著地擴大測量誤差;另一方面必須根據目前測量裝置的精度水平，對A/D轉換器的位數提出恰當?shù)囊蟆?/div>
目前，大多數測量裝置的精度值不小于0.1%~0.5%，故A/D轉換器的精度取0.05%~0.1%即可，相應的二進制碼為10~11位，加上符號位，即為11~12位。當有特殊的應用時，A/D轉換器要求更多的位數，這時往往可采用雙精度的電源轉換方案。
(2) A/D轉換器的轉換速率：A/D轉換器從啟動轉換到轉換結束，輸出穩定的數字量，需要一定的轉換時間。轉換時間的倒數就是每秒鐘能完成的轉換次數，稱為轉換速率。
確定A/D轉換器的轉換速率時，應考慮系統的采樣速率。例如，如果用轉換時間為100us的A/D轉換器，則其轉換速率為10KHz。根據采樣定理和實際需要，一個周期的波形需采10個樣點，那么這樣的A/D轉換器最高也只有處理頻率為1KHz的模擬信號。把轉換時間減小，信號頻率可提高。對一般的單片機而言，要在采樣時間內完成A/D轉換以外的工作，如讀數據、再啟動、存數據、循環計數等已經比較困難了。
(3) 采樣/保持器：采集直流和變化非常緩慢的模擬信號時可不用采樣保持器。對于其他模擬信號一般都要加采樣保持器。如果信號頻率不高，A/D轉換器的轉換時間短，即采樣高速A/D時，也可不用采樣/保持器。
(4) A/D轉換器量程：A/D轉換時需要的是雙極性的，有時是單極性的。輸入信號最小值有的從零開始，也有從非零開始的。有的轉換器提供了不同量程的引腳，只有正確使用，才能保證轉換精度。在使用中，影響A/D轉換器量程的因素有：量程變換和雙極性偏置;雙基準電壓;A/D轉換器內部比較器輸入端的正確使用。
(5) 滿刻度誤差：滿度輸出時對應的輸入信號與理想輸入信號值之差。
(6) 線性度：實際轉換器的轉移函數與理想直線的最大偏移

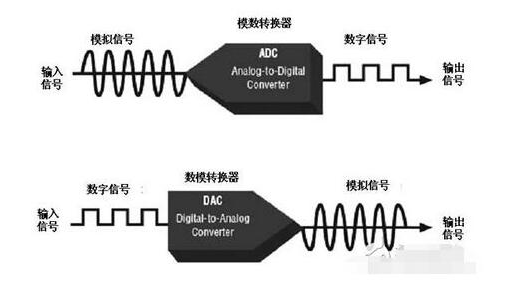

AC/DC電源管理芯片的功能是把模擬量變換成數字量，由于實現這種轉換的工作原理和采用工藝技術不同，因此生產出種類繁多的a/d轉換芯片，隨著數字技術，特別是信息技術的飛速發展與普及，在現代控制、通信及檢測等領域，為了提高系統的性能指標，對信號的處理廣泛采用了數字計算機技術，a/d電源管理芯片就是一種能在模擬信號與數字信號之間起橋梁作用的電路-模數和數模轉換器。
