PN8275準諧振直流轉換芯片是一款符合6級能效標準的次級反饋，隔離式AC-DC 高性能準諧振開關電源控制芯片，PN8275芯片內置高壓功率管，芯片提供了極為全面和性能優(yōu)異的智能化保護功能，包括輸入欠/過壓保護、X電容放電功能、輸出過壓保護、外部OTP保護、周期式過流保護、過載保護、軟啟動功能。

　　

　　PN8275典型功率：


　　

　　PN8275高性能準諧振開關電源控制芯片應用領域：　　

　　12W 以下 AC-DC 應用包括：待機電源、開放式開關電源、適配器等家電產品。

　　

　　PN8275準諧振電源芯片極限工作范圍：　　

　　VDD 腳耐壓……………….……..………………-0.3~43V　　

　　FB，CS，DMG 腳耐壓……………….……………-0.3~7V　　

　　GATE 腳耐壓……………….……………………-0.3~15V　　

　　HV 腳耐壓………………………...…….…..…. -0.3~800V　　

　　結工作溫度范圍……….…..….…..…...….….-40~150℃　　

　　存儲溫度范圍…………………….…...…….….-55~150℃　　

　　管腳焊接溫度 （10 秒）…………......…..…………...260℃　　

　　封裝熱阻RθJC （SOP-7）…....................………….80℃/W　　

　　人體模式ESD 能力(1)（HBM）……..…...….……... ±4kV　　

　　機器模式ESD 能力(2)（MM）……..…...….……... 300V


　　

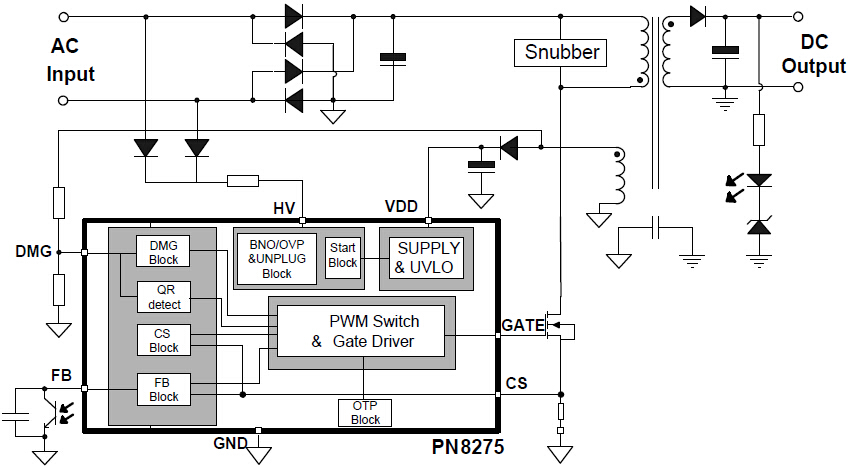

　　驪微電子代理的PN8275準諧振多模式AC/DC控制芯片，芯片包含基準源、模式鉗位、電壓鉗位、錯誤檢測、軟啟動、輸出驅動、準諧振檢測、振蕩器、導通時間控制模塊，通過QR-PWM、QR-PFM、Burst-mode的三種模式混合調制技術和特殊器件低功耗結構技術，分別對導通頻率和導通時間進行控制，當負載變化時，芯片根據反饋電壓的大小，自動切換工作模式，從而可以在全負載下實現高效率的AC/DC轉換，實現了超低的待機功耗、全電壓范圍下的最佳效率。
