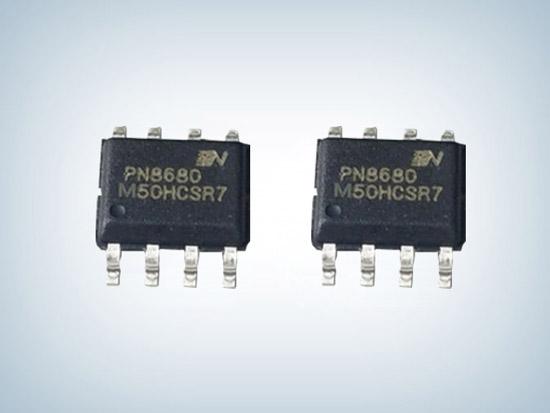

電源芯片是電子設備系統中不可缺少的一部分，在充電器、適配器和內置電源中承擔起對電能的變換、分配、檢測及其他電能管理的職責，為了發揮電子系統的最佳性能，減少功耗，提高轉換效率，驪微電子推出PN8680M電源芯片，PN8680M采用sop-8封裝，功率可達12W，可直接替代OB2500POP，無需改板可省2個啟動電阻！

　　

　　PN8680M是一款高性能的原邊反饋控制器，集成超低待機功耗原邊控制器及650V高雪崩能力智能功率MOSFET，在原邊檢測和調整模式，可省略系統的光耦和TL431，擁有恒壓恒流控制環路，可以實現高精度的恒壓、恒流輸出，提高效率并消除音頻噪聲，使得系統滿足6級能效標準，以滿足大部分充電器和適配器需求。


　　

　　PN8680M產品特征　　

　　■ 內置650V高雪崩能力智能功率MOSFET　　

　　■ 內置高壓啟動電路，小于50mW空載損耗（230VAC）　　

　　■ 采用多模式技術提高效率，滿足6級能效標準　　

　　■ 全電壓輸入范圍±5%的CC/CV精度　　

　　■ 原邊反饋可省光耦和TL431　　

　　■ 恒壓、恒流、輸出線補償外部可調　　

　　■ 無需額外補償電容　　

　　■ 無音頻噪聲　　

　　■ 智能保護功能　　

　　   過溫保護 (OTP)　　

　　   VDD欠壓&過壓保護 (UVLO&OVP)　　

　　   逐周期過流保護 (OCP)　　

　　   CS開/短路保護 (CS O/SP）　　

　　   開環保護 (OLP)

　　

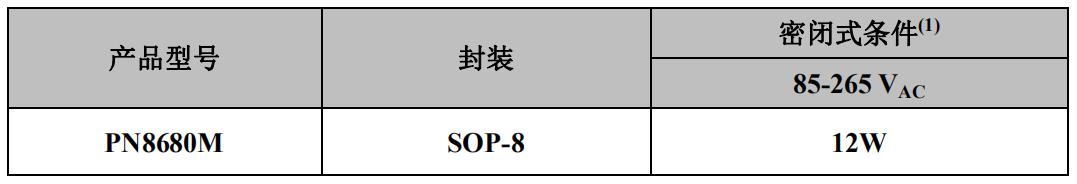

　　PN8680M典型功率


　　

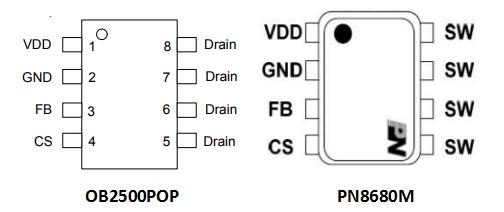

　　PN8680M管腳定義

管腳名	管腳標號	管腳功能描述
VDD	1	工作電壓輸入引腳
GND	2	地電位
FB	3	反饋引腳，輔助繞組電壓通過電阻反饋穩定輸出
CS	4	電流檢測引腳
SW	5,6,7,8	智能功率MOSFET Drain端引腳，跟變壓器初級相連

　　

　　PN8680M和OB2500POP都是采用SOP-8封裝，都是可以做到12W的功率，其性能方面都是采用內置MOS，耐壓可達到650V，在無需改版的情況下，PN8680M代換OB2500POP可實現PIN對PIN腳，省2個啟動電阻，精簡外圍，節約成本，并且PN8680M芯片的市場價格優惠，貨源穩定。


　　

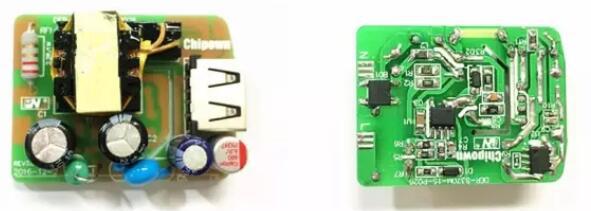

　　PN8680M以體積小、重量輕、效率高等特點被廣泛應用開關電源適配器、電池充電器、機頂盒電源等電子設備，如果需要PN8680M產品的詳細手冊或其他資料，請向驪微電子申請。>>
