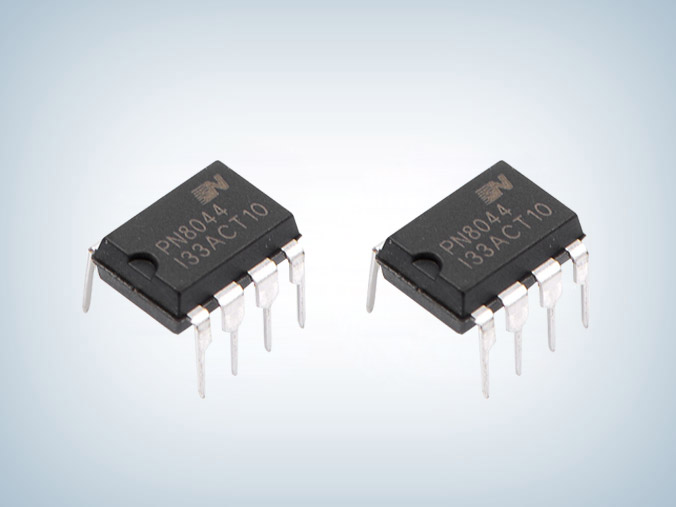

PN8044內置650V高壓?jiǎn)��?dòng)模塊，實現系統快速啟動、超低待機功能。該芯片提供了完整的智能化保護功能，包括過載保護，欠壓保護，過溫保護。另外PN8044的降頻調制技術有助于改善EMI特性，下面跟隨驪微電子小編芯朋微一級代理詳細了解PN8044高性能ac-dc電源芯片小家電方案功能描述。

　　



　　1.高壓?jiǎn)��?dòng)：在啟動階段，PN8044高性能ac-dc電源芯片內部高壓?jiǎn)��?dòng)管提供3mA電流對外部VDD電容進行充電；當VDD電壓達到VDDON，芯片開始工作，高壓?jiǎn)��?dòng)管停止對VDD電容充電。啟動過程結束后，輸出通過隔離二極管對VDD電容提供能量，供芯片繼續工作。

　　

　　2. 恒壓工作模式：芯片通過VDD管腳對輸出進行電壓采樣，VDD電壓經過內部分壓電阻分壓得到采樣電壓VRF。當VRF低于內部基準電壓VREF，芯片開啟集成的高壓功率管，對儲能電感充電，當電感電流達到內部基準電流IPEAK，芯片關閉集成的高壓功率管，由系統二極管對儲能電感續流。

　　

　　3.PFM 調制：芯片工作在PFM模式，同時內部設置IPEAK隨芯片工作頻率FSW降低而降低，芯片開關周期每增大1us，Ipeak降低約6mA。由于芯片內置采樣，最大Ipeak固定，當輸出電壓和輸出電流固定時，電感感量是唯一調制工作頻率的參數。建議電感量為0.8~1.6mH, 如果感量過小，系統帶載能力會偏小，如果感量過大，容易造成電感飽和，影響可靠性。

　　

　　4. 軟啟動：為了避免非隔離系統啟動階段因進入深度CCM模式，帶來較大電流尖峰，PN8044設置軟啟動功能，通過限制Toffmin降低啟動階段的開關頻率。同時芯片設計較小的LEB時間（300ns）,以降低LEB時間內能量大小，避免系統啟動時的高電流尖峰。

　　

　　5. 智能保護功能：PN8044高性能ac-dc電源芯片集成全面的保護功能，包括：過溫保護、VDD欠壓保護功能，并且這些保護具有自恢復模式。過溫保護------當芯片結溫超過150℃，芯片進入過溫保護狀態，輸出關閉，當芯片結溫低于120度，芯片重新啟動。VDD 欠壓保護 ------ 當芯片 VDD 電壓低于VDDoff，芯片重新啟動。芯片異常自恢復的時間通過VDD電容調整，VDD電容越大，自恢復時間越長。


　　

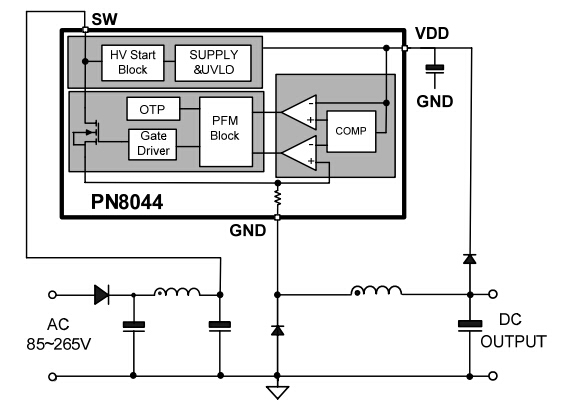

　　PN8044高性能ac-dc電源芯片集成PFM控制器及650V高雪崩能力智能功率MOSFET，以較低的BOM成本（外圍元件數目極少）方便的實現寬電壓高壓降壓小功率電源解決方案，驪微電子廣泛用于外圍元器件極精簡的小功率非隔離開關電源。
