65w快充方案由PN8213、PN8307P、AP2080三顆套片組合，搭配GaN或者SuperJunction器件，具有高環路穩定度、高功率密度、50mW低待機功耗、100V全集成同步整流等多重亮點。

　　

　　一、65w快充方案亮點　　

　　PN8213實現真正QR-Lock技術，環路高度穩定，進口替換的適配度更高，最高支持500kHz工作頻率，減小變壓器及輸出電容體積；典型轉換效率大于93%，提升充電器功率密度。

　　

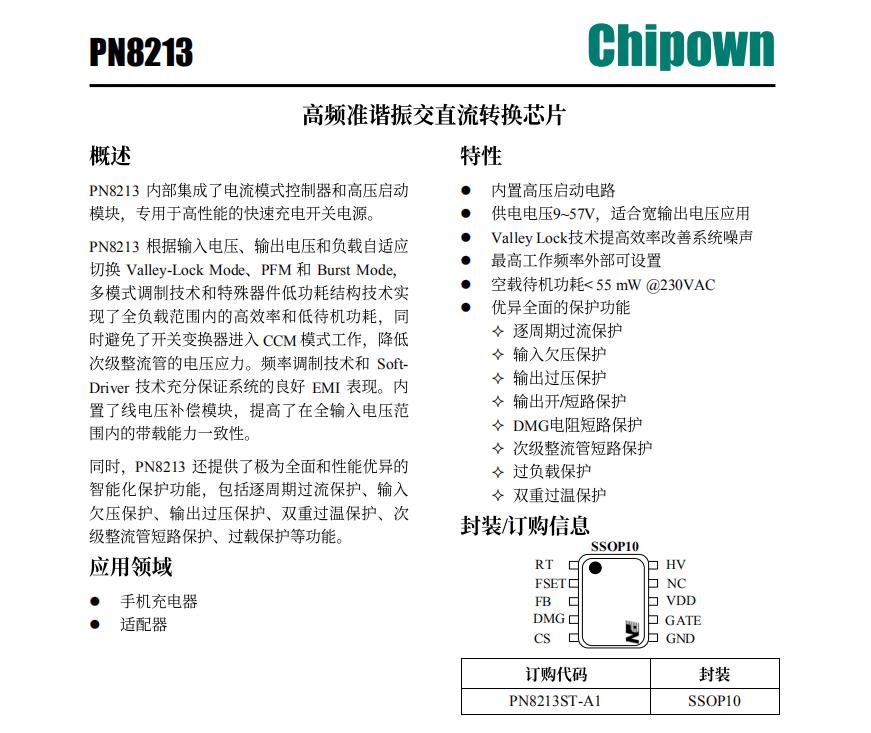

　　PN8213與海外友商相比，具備“三高一低”壓倒性優勢替代，外圍少2-4顆（OVP復用）、1/4負載轉換效率優于1%以上，啟動HV耐壓高出100V，VDD耐壓高出30V，具有市電欠壓保護、輸出過壓保護、原副邊防直通保護、過載保護、過溫保護等�！　�


　　PN8213內置800V高壓啟動管和X電容放電功能，待機功耗小于50mW。

　　

　　與PN8213主控搭配的是全集成同步整流PN8307P，內置100V/7mΩ智能MOSFET，自適應死區控制提高MOSFET Rdson利用率，更低溫升，超高性價比。

　　

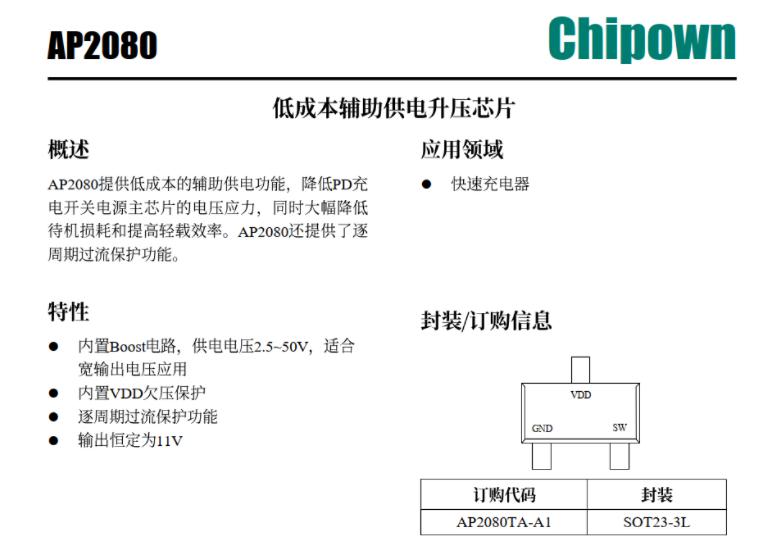

　　方案還包含了AP2080 Boost芯片采用1.5MHz開關頻率的COT控制技術，將儲能電感體積降至0805封裝，任何工況下可將PN8213 供電范圍控制在11-40V，提高15-20V輸出電壓下的轉換效率。

　　

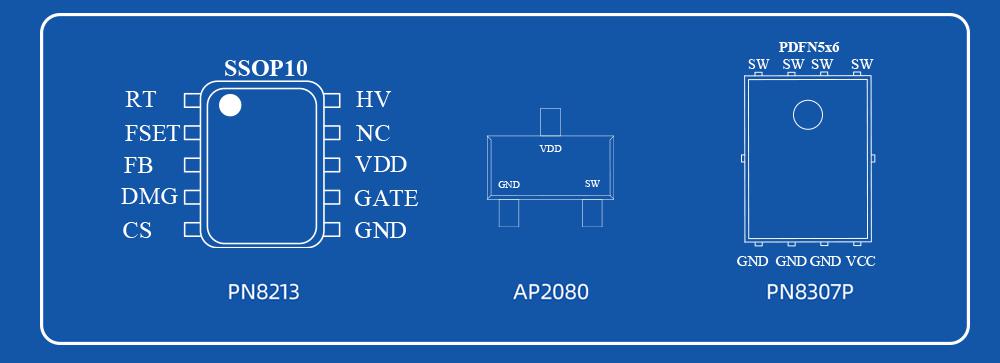

　　二、封裝及腳位配置圖

　　

　　三、DEMO實物圖

　　

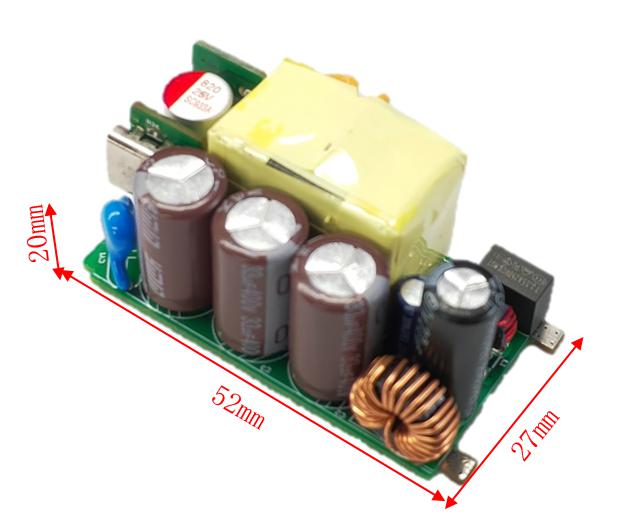

　　65w快充方案demo如上圖所示，尺寸僅為52mm x 27mm x20mm，外圍精簡。

　　

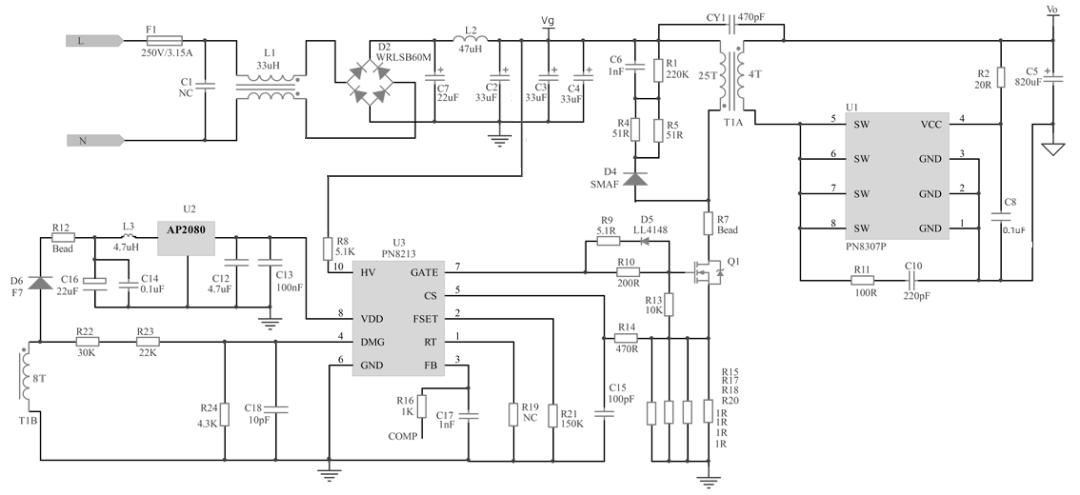

　　四、方案典型應用圖

　　

　　五、變壓器設計

　　

　　變壓器設計采用ATQ23.7骨架，繞線結構如上圖所示，初級繞組電感量 (Lp) ：320±5%uH @10kHz。

　　

　　六：效率測試

　　

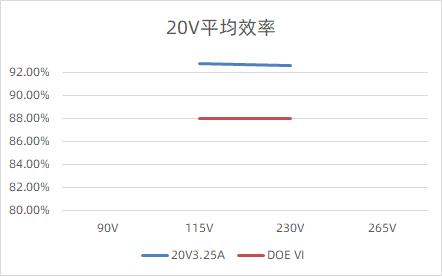

　　在20V輸出下的效率表現測試中，可以看到65W快充方案在115V和230V輸入電壓時，20V 3.25A的輸出效率均超過92%，相較于能效標準有4%以上的裕量。


　　

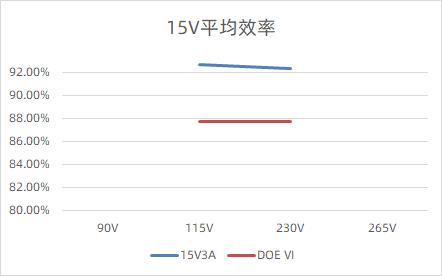

　　在15V輸出下的效率表現測試中，可以看到芯朋微65W PD快充方案在115V和230V輸入電壓時，15V 3A的輸出效率超過92%，相較于能效標準有4%左右的裕量。


　　

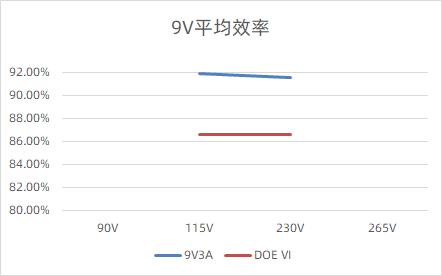

　　在9V輸出下的效率表現測試中，可以看到65W PD套片方案在115V和230V輸入電壓時，9V3A的輸出效率接近92%，相較于能效標準有6%左右的裕量。


　　

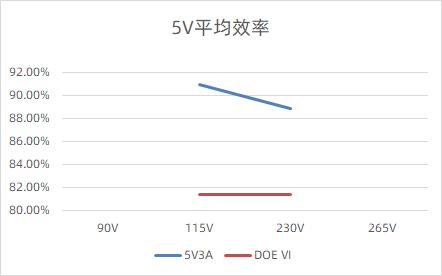

　　在5V輸出下的效率表現測試中，可以看到65W快充方案在115V輸入電壓時，5V 3A的輸出效率接近91%，在230V輸入電壓時5V 3A的輸出效率超過88%，相較于能效標準有9%和6%左右的裕量。

　　

　　七：空載待機功耗

　　

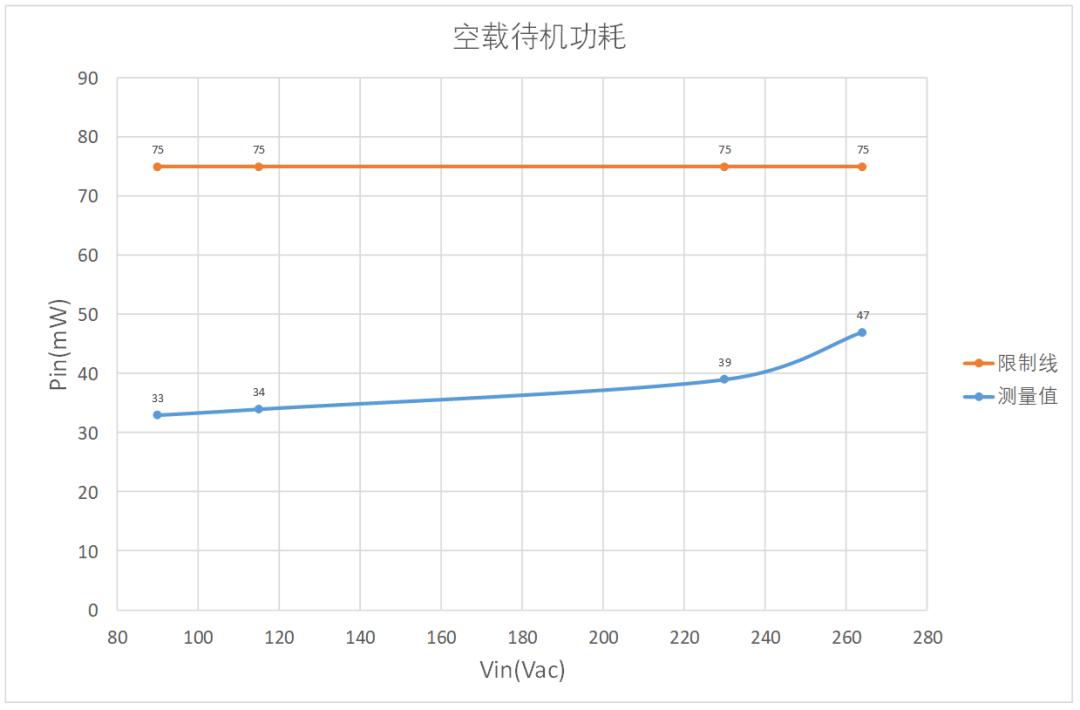

　　通過對65W 快充方案的空載待機功耗測試可以看出，待機功耗在50mW左右，滿足75mW能效標準。

　　

　　八、EMC測試　　

　　● EMI傳導、輻射滿足EN55032 Class B標準要求，裕量均大于6dB　　

　　● ESD滿足IEC61000-4-2，8kV/15kV等級要求　　

　　● EFT滿足IEC 61000-4-4: 2004，4kV等級要求　　

　　● Surge滿足IEC 61000-4-5:2005，2kV等級要求　　

　　● 交流絕緣滿足3.75kVac要求

　　

　　65w快充方案采用初級高適配+次級全集成，QR-Lock技術，顯著提高充電器的功率密度，相比普通QR整體工作頻率更高、環路穩定性更佳，更多65w快充方案PN8213+PN8307P+AP2080產品手冊、測試數據及應用要點資料請向我們申請。>>
