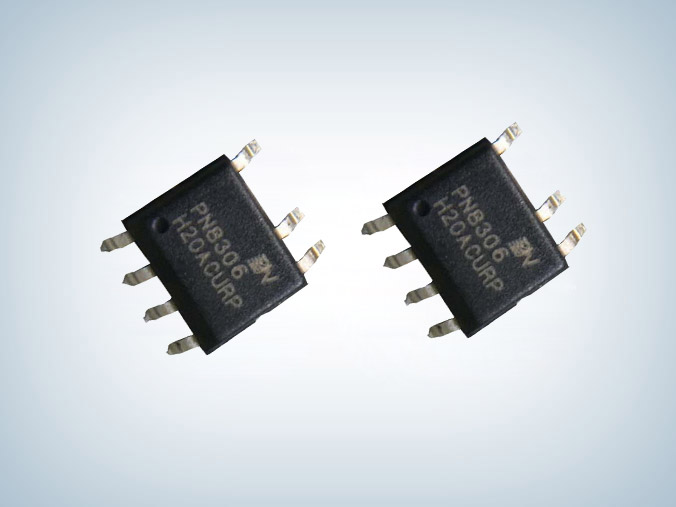

PN8306 同步整流控制ic
所屬分類：Chipown/芯朋微
品牌：芯朋微
型號：PN8306
封裝：SOP-8
功率： 12W
電流：2.4A
型號：PN8306
封裝：SOP-8
功率： 12W
電流：2.4A
訂購熱線：0755-23087599
PN8306產品描述：
PN8306包括同步整流控制器及N型功率MOSFET，用于在高性能反激系統中替代次級整流肖特基二極管。PN8306同步整流控制ic內置電壓降極低的功率MOSFET以提高電流輸出能力，提升轉換效率并降低芯片溫度。
PN8306處于開關工作模式，只適用于DCM和QR工作模式的開關電源系統。當芯片檢測到V SW <-400mV，控制器驅動功率MOSFET開啟；當芯片檢測到功率MOSFET流過的電流降低到閾值-10mV時，控制器驅動功率MOSFET關閉。該芯片提供了極為全面的輔助功能，包含輸出欠壓保護、輸出過壓鉗位等功能。
PN8306產品特點：
內置13mT86; 40V Trench MOSFET
適用于DCM和QR工作模式
高精度次級電流檢測電路
通過RT腳外置電阻可以靈活設置Tonmin
優異全面的輔助功能
欠壓保護
過壓鉗位

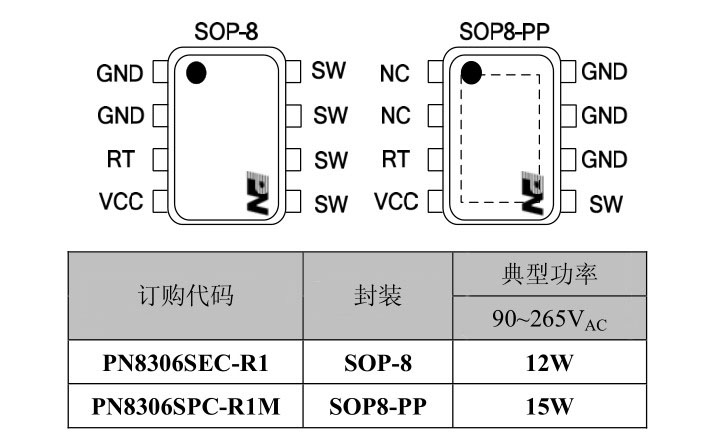

PN8306封裝/ 訂購信息：
PN8306封裝/ 訂購信息：

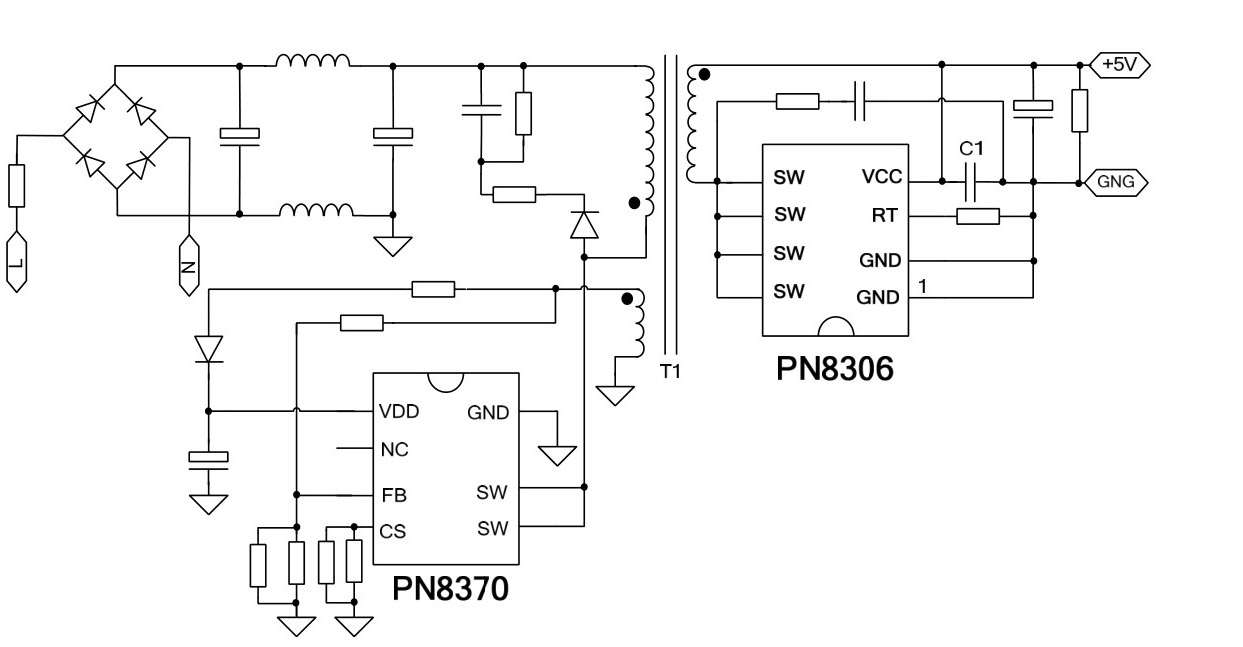

PN8306典型應用圖：
