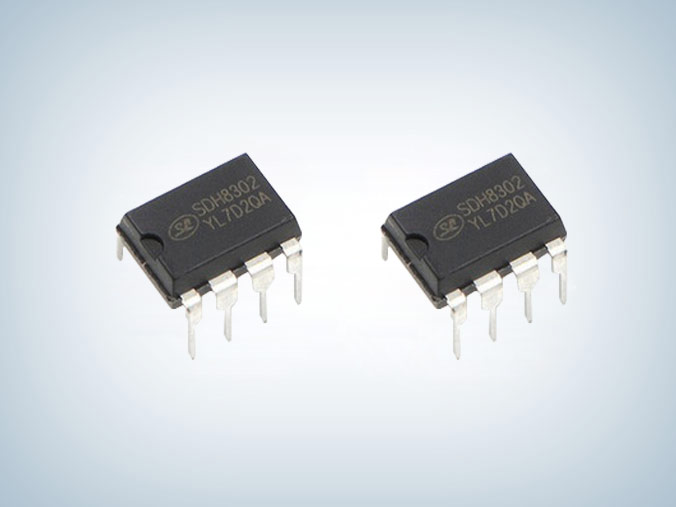

SDH8302 電磁爐開關電源芯片
所屬分類：SLAN/士蘭微
品牌：士蘭微
型號：SDH8302
封裝： DIP8/SOP8
功率：5W-8W
電流：
型號：SDH8302
封裝： DIP8/SOP8
功率：5W-8W
電流：
訂購熱線：0755-23087599
SDH8302開關電源芯片195~265V典型輸出功率，適配器：10W、開放式：13W；85~265V典型輸出，適配器：5W、開放式：8W，sdh8302可兼容PIN腳代換8012/vip22等，被廣泛應用于離線式開關電源、非隔離升壓降壓轉換器、小家電等領域。
SDH8302 是用于開關電源的內置高壓 MOSFET 的電流模式 PWM 控制器�！ �
SDH8302 內置高壓?jiǎn)?dòng)電路。在輕載下會進入打嗝模式，從而有效地降低系統的待機功耗。具有降頻功能，進一步優化輕載條件下的轉換效率。具有抖頻功能，能夠改善 EMI 特性。具有軟啟動功能，能夠減小器件的應力，防止變壓器飽和。有 VDD 打嗝功能，不僅防止 VDD 欠壓重啟，也有效地降低待機功耗�！ �
SDH8302 內部還集成了各種異常狀態的保護功能，包括：VDD 欠壓保護，VDD 過壓保護，前沿消隱，輸出短路保護，過流保護，過溫保護等。且保護后，電路會不斷自動重啟，直到系統正常為止。
SDH8302芯片主要特點
■ 高壓?jiǎn)?dòng)
■ 輕載打嗝
■ 降頻
■ 抖頻
■ 軟啟動
■ VDD 打嗝
■ VDD 欠壓保護
■ VDD 過壓保護
■ 前沿消隱
■ 輸出短路保護
■ 過流保護
■ 過溫保護

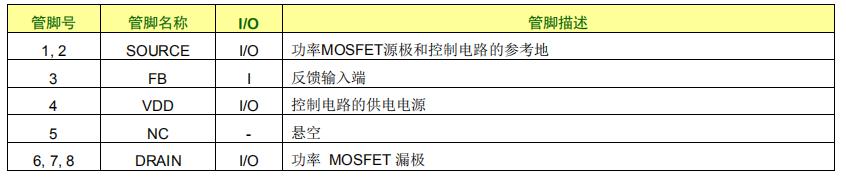

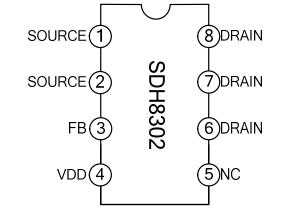

sdh8302引腳功能

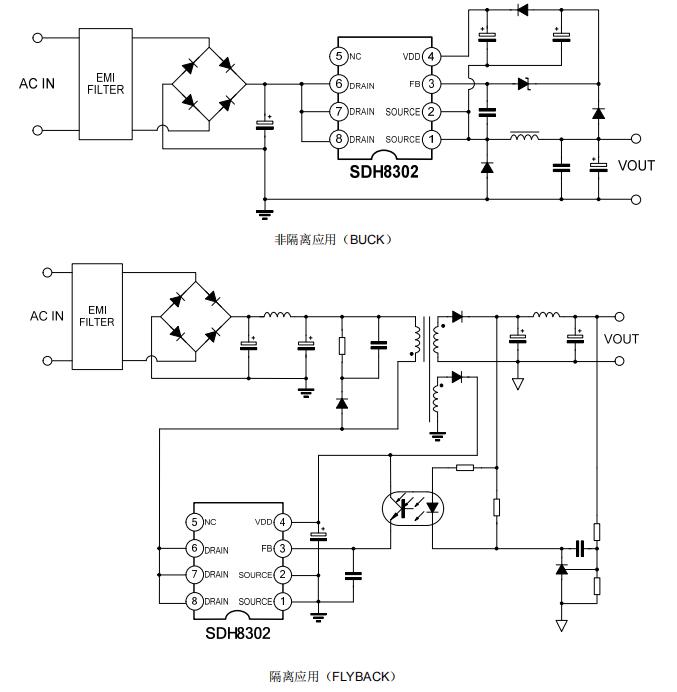

典型應用電路圖
應用領域
■ 離線式開關電源
■ 非隔離升壓降壓轉換器
■ 小家電
SDH8302電磁爐開關電源芯片是電流模式PWM控制器，采用DIP-8封裝，可PIN腳代換AP8012H，SDH8302S采用SOP封裝，可以PIN腳替代VIPER12A/AP8012H ，更多SDH8302相關隔離模式與非隔離模式的應用說明書及sdh8302代換8012，sdh8302代換vip22應用資料，請向士蘭微代理驪微電子申請。>>
