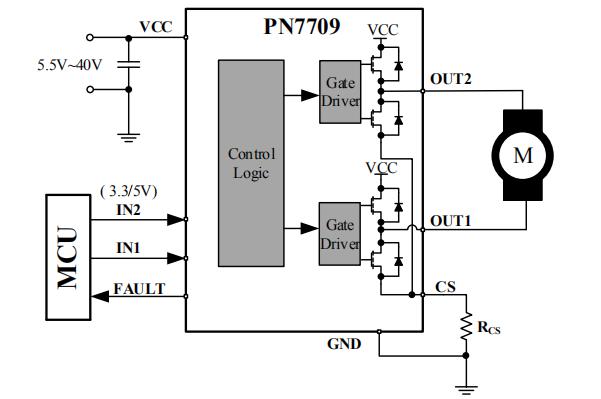

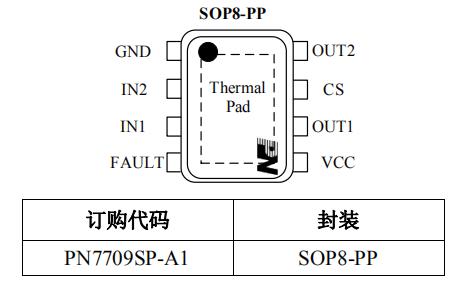

PN7709是一款40v馬達正反轉驅動ic，由四個晶體管/場效應管構成的電路，構成兩個橋臂，在同一時刻上下橋臂不同時導通，控制兩個橋臂對角的管子導通實現電機的正反轉，可兼容替代MP6612/MP6619。


　　

　　PN7709 40v馬達正反轉驅動ic特征　　

　　■ 寬電源電壓范圍：5.5V～40V 　　

　　■ 低導通電阻（HS：0.06ohm；LS：0.06ohm）　　

　　■ 提供最大9A峰值工作電流　　

　　■ 輸入管腳兼容5V和3.3V控制信號　　

　　■ 正轉、反轉、剎車和睡眠模式　　

　　■ 低睡眠電流：IVCC<10uA（IN1=IN2=0V，維持1ms 以上）　　

　　■ 異常保護反饋功能，異常保護包括： 電源欠壓保護、內置過溫保護、內置輸出短路保護


　　

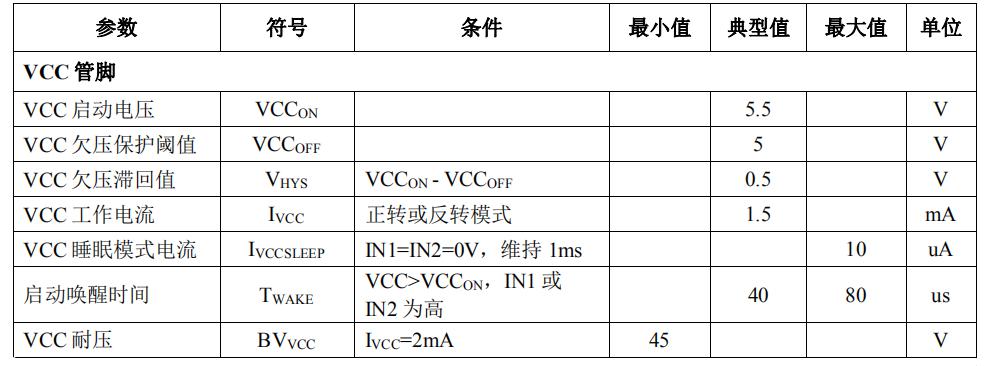

　　PN7709工作在5.5V～40V的電源電壓上，提供最大9A峰值工作電流或輸入管腳兼容5V和3.3V控制信號， 睡眠模式下功耗小于10uA，帶散熱焊盤，其工作電壓、導通電阻、OCP閾值等和MP6612、MP6619基本一致，可以直接兼容替代的，無需更改外圍！


　　

　　PN7709 40v馬達正反轉驅動ic具有異常保護反饋功能，包括電源欠壓保護、內置過溫保護、內置輸出短路保護等、被廣泛應用于智能電表、智能門鎖、家電、攝像頭、直流有刷電機應用等領域。
