無線充電系統具有一個基站，該基站具有一個或多個發射機，該發射機通過dc-dc電壓轉換和dc-ac逆變器提供電力，并通過強耦合電感對將電力傳輸?shù)揭苿?dòng)設備中的接收機。WPC*發射機可以是自由定位型或磁導型。自由定位型發射機具有一個線圈，該線圈為終端用戶提供有限的空間自由來將接收機與發射機對準。傳輸?shù)揭苿?dòng)設備的功率量由接收機控制。接收機向發射機發送通信包以增加功率、降低功率或保持功率電平。無線充電系統的一個特點是，當無線充電系統不對移動設備充電時，發射機處于非常低功率的休眠模式。發射機保持在此低功率模式，并周期性地ping直到發射機檢測到接收機的存在；只有在檢測到有效的接收機之后，發射機才進入操作的協商階段，并從功率傳輸開始。

　　

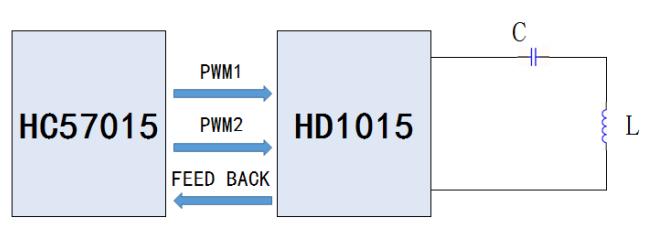

　　HC57015無線充主芯片工作原理　　

　　一、HC57015無線充主芯片接收器類型檢測（WPC或高速充電器模式）　　

　　HC57015無線充主芯片支持WPC或高速充電器模式兼容的接收器。接收器類型的工作模式的檢測是通過發送符合wpc的ping操作，然后連接到wpc接收器來完成的。然后將開始正常的5W操作，或RX將請求TX切換到高速充電器模式。將進行一系列的后信道通信握手，然后使用GPIO（連接到USB端口D-pin并連接到USB端口D+pin）檢測高速充電器適配器并與適配器通信以了解電壓變化。HC57015可以連接到WPC接收器，繼續使用標準的WPC 5W電源，或者根據當前使用的USB電源適配器導致的D-和D+管腳的狀態，使用高速充電器協議。

　　

　　二、HC57015無線充ic芯片過電壓過電流保護　　

　　HC57015無線充ic芯片集成了過電壓保護（ovp）和過電流保護（ocp）關閉保護（包括可編程閾值）。這些閾值旨在保護全橋和無線接收器單元免受可能導致系統損壞或意外行為的電壓和/或電流的影響。對于wpc a11+5vin應用程序，默認ovp級別為6.5v，并且僅在初始電源啟動期間進行監控。默認的ocp級別為2.0a，并持續監控。在車輛識別號引腳處檢測到電壓，并通過傳感器電阻器檢測到電流。如果在操作過程中超過OCP閾值，HC57015無線充主芯片將停止功率傳輸，并且僅在移除接收器并更換充電板或循環發送功率后才能恢復正常操作。如果在啟動過程中發生ovp事件，則必須循環供電，并在啟動過程中保持在ovp閾值以下，才能正常運行。

　　

　　三、HC57015無線充主芯片熱保護　　

　　HC57015無線充主芯片集成了熱過載關閉電路，以防止故障條件下可能遇到的過度熱應力造成的損壞。如果模具溫度超過熱關機規格，此電路將關閉或重置設備。為了允許最大可能的負載電流并防止熱過載，必須確保HC57015無線充主芯片溶液產生的熱量耗散到PCB中。所有可用的引腳必須焊接到PCB上。接地引腳（尤其是e-pad）和外部橋場效應晶體管應焊接到pcb的接地或電源平面上，以提高與pcb所有層連接的多個通孔的熱性能。對于QFN封裝，暴露的開關（熱墊）必須焊接到PCB上，在封裝下均勻分布多個通孔，并從PCB底部離開。這樣可以改善遠離包裝的熱流，并將包裝的熱梯度降至最低。
