DC-DC升壓一般要經過以下幾個步驟：斬波、升壓、穩壓。斬波經常采用PWM方式控制開關MOS管實現；升壓方式有很多，下面我們介紹下dcdc升壓芯片電感升壓原理；穩壓可以簡單的使用電容來去除紋波即可。


　　

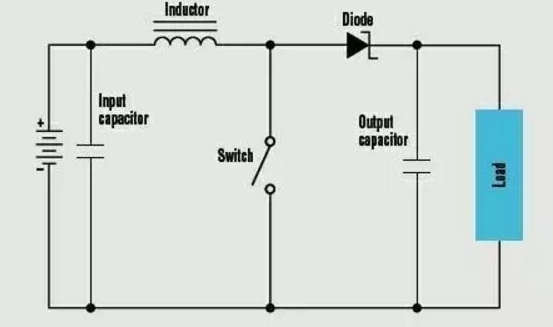

　　閉合開關會引起通過電感的電流增加，打開開關會促使電流通過二極管流向輸出電容。因儲存來自電感的電流，多個開關周期以后輸出電容的電壓升高，結果輸出電壓高于輸入電壓，由于肖特基整流二極管的單向?qū)�通性輸出端電流并不回流，所以輸出端便可以在斷開的時候持續從輸入端獲取電流，電容電壓便會升高，輸出電壓的幅值取決于PWM信號的占空比，所以只要控制PWM信號的占空比，便可以控制輸出電壓的大小，在電路中，我們是通過改變負反饋電壓的辦法來改變PWM信號的占空比的。
