近幾年開關電源正不斷向著更高效率、更小體積和更輕便的方向發展，PN8570原邊反饋(PSR)芯片憑借方案簡單，體積小等優勢被越來越多的使用在中小功率的開關電源適配器、電池充電器、機頂盒電源電源上。


　　


　　PN8570準諧振隔離式原邊反饋芯片是一款高性能的原邊反饋控制器，包含一個獨特的準諧振開關電路，在CV工作狀態下，這個電路檢測每一個諧振周期的谷底位置，讓芯片每個開關周期都在谷底導通，減少系統的開關損耗。同時，PN8570工作在原邊檢測和調整模式，可省略系統的光耦和TL431。

　　

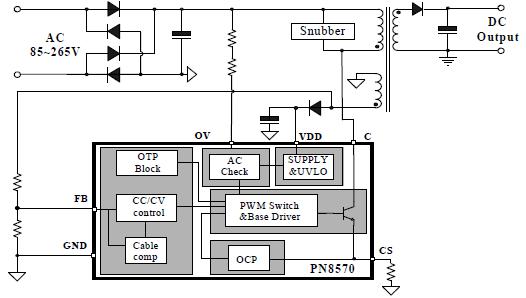

　　PN8570 AC-DC開關電源芯片擁有恒壓恒流控制環路，PN8570在CC工作狀態，PN8570采樣FB引腳的信號（由輔助繞組信號通過電阻分壓），輔助繞組信號脈寬決定振蕩頻率；在CV工作狀態，PN8570使用脈沖采樣VFB電壓，并保持到下個采樣點，將采樣的電壓和VREF_CV基準比較，并放大誤差。可以實現高精度的恒壓、恒流輸出，以滿足大部分充電器和適配器需求。

　　

　　PN8570隔離式原邊反饋芯片內置高壓啟動電路和極低的芯片功耗，PN8570在啟動階段，外部的啟動電阻通過OV腳為內部偏置電路供電并給外部VDD電容充電，實現快速啟動，使得系統能夠滿足較高的待機功耗標準。


　　


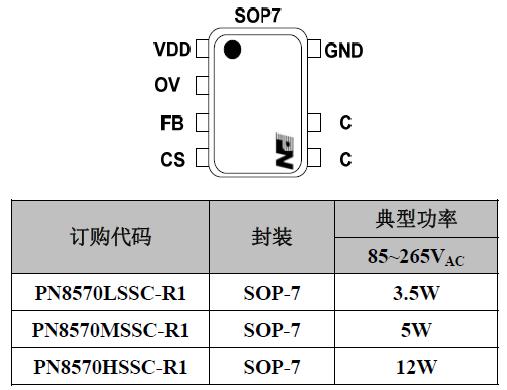

　　PN8570產品特征：　　

　　■ 內置BJT　　

　　■ 采用準諧振與多模式技術提高效率，滿足6級能效標準　　

　　■ 全電壓輸入范圍±5%的CC/CV精度　　

　　■ 原邊反饋可省光耦和TL431　　

　　■ 恒壓、恒流、輸出線補償外部可調　　

　　■ 無需額外補償電容　　

　　■ 無音頻噪聲　　

　　■ 智能保護功能S　　

　　   過溫保護 (OTP)　　

　　   VDD欠壓&過壓保護 (UVLO&OVP)　　

　　   逐周期過流保護 (OCP)　　

　　   CS開/短路保護 (CS O/SP）　　

　　   開環保護 (OLP)　　

　　   AC過壓保護（AC OVP）

　　

　　原邊反饋AC/DC控制技術是近10年發展起來的新型AC/DC控制技術，傳統的副邊反饋變換器需要采樣輸出電壓與精密基準電壓源比較再通過光耦器件將信號反饋回到原邊的芯片電路，從而實現輸出穩壓。而驪微電子代理的PN8570 原邊反饋開關電源芯片直接采樣輔助繞組的信號，達到對輸出進行電氣隔離的精密控制的目的，可省略光耦和TL431，使得節省了系統板上的空間，降低了成本并且提高了系統的可靠性。
