對于電源新手來說什么是最令人頭疼的問題呢？相信很多人的答案都是相同的，那就是對于電路圖的理解。在各大論壇上，很多新手提出的問題都是基于對電路圖的不理解而帶來的不便。驪微電子平臺就帶大家認識電路圖的分類以及基礎知識，并對電路圖中的電阻器與電位器識別與符號進行講解。



      其實電路圖實際上是存在分類的，大家可能覺得有些不可思議，但實際上電路圖確實分為兩類，一種是說明模擬電子電路工作原理的。它用各種圖形符號表示電阻器、電容器、開關、晶體管等實物，用線條把元器件和單元電路按工作原理的關系連接起來。這種圖長期以來就一直被叫做電路圖。



     另一種是說明數字電子電路工作原理的。它用各種圖形符號表示門、觸發器和各種邏輯部件，用線條把它們按邏輯關系連接起來，它是用來說明各個邏輯單元之間的邏輯關系和整機的邏輯功能的。為了和模擬電路的電路圖區別開來，就把這種圖叫做邏輯電路圖，簡稱邏輯圖。除了這兩種圖外，常用的還有方框圖。它用一個框表示電路的一部分，它能簡潔明了地說明電路各部分的關系和整機的工作原理。

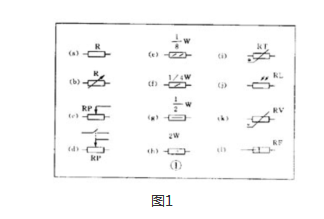

     符號詳見圖1所示，其中表示一般的阻值固定的電阻器，（b）表示半可調或微調電阻器；（c）表示電位器；（d）表示帶開關的電位器。電阻器的文字符號是“R”，電位器是“RP”，即在R的后面再加一個說明它有調節功能的字符“P”。在某些電路中，對電阻器的功率有一定要求，可分別用圖1中、（f）、（g）、（h）所示符號來表示。還有幾種特殊電阻器的符號，第1種是熱敏電阻符號，熱敏電阻器的電阻值是隨外界溫度而變化的。有的是負溫度系數的，用NTC來表示；有的是正溫度系數的，用PTC來表示。它的符號見圖，用θ或t°來表示溫度。它的文字符號是“RT”。第2種是光敏電阻器符號，見圖1（j），有兩個斜向的箭頭表示光線。它的文字符號是“RL”。第3種是壓敏電阻器的符號。壓敏電阻阻值是隨電阻器兩端所加的電壓而變化的。



     符號見圖1（k），用字符U表示電壓。它的文字符號是“RV”。這三種電阻器實際上都是半導體器件，但習慣上我們?nèi)园阉鼈儺?dāng)作電阻器。第4種特殊電阻器符號是表示新近出現的保險電阻，它兼有電阻器和熔絲的作用。當溫度超過500℃時，電阻層迅速剝落熔斷，把電路切斷，能起到保護電路的作用。它的電阻值很小，目前在彩電中用得很多。它的圖形符號見圖1（1），文字符號是“RF”。



      在閱讀了上面的內容后，大家是否對電阻電位器的相關知識覺得豁然開朗呢？電路圖是電子電路學習過程中最為基礎，但是也是最為重要的一環，只有充分掌握基礎的電路符號才能順利的讀懂電路圖想要表達的含義。即便是對這些知識較為了解的朋友也不要掉以輕心，基礎知識的學習與鞏固是貫穿全程的。
