泉芯日前宣布推出最新LED燈驅動芯片，可用于LED驅動的恒流模式驅動器。該芯片主要適用于LED燈領域，可用于LED礦燈、LED臺燈。


     泉芯電子是一家專注于模擬和射頻集成電路設計和開發(fā)的高新科技企業(yè)，驪微代理泉芯電子在高壓、高效率、大功率的LED驅動集成電路領域擁有多項核心專利技術；


     QX7135是一種低壓差、線性降壓、固定輸出電流的 LED 恒流驅動器。 除 LED外，QX7135無需外接其它元器件即可構成一個恒流輸出的 LED驅動電路。QX7135內置過熱保護功能，可有效保護芯片，避免結溫超過120oC 時因過熱而造成損壞。還集成了 LED短路保護、電源欠壓保護功能。此外，QX7135自帶軟啟動功能�？商峁┒鄠�規(guī)格的輸出電流供客戶選擇，輸出電流可以100mA到380mA，步長為10mA，并可通過多芯片并聯的方式擴展 LED 的電流驅動能力。QX7135采用 SOT-89-3的封裝形式。其主要功能：


    1、電源電壓：2.7V~5.5V

    2、輸出電流：100mA到 380mA

    3、低壓差：150mV@350mA

    4、輸出電流精度：優(yōu)于±5%

    5、過熱保護閾值：120oC

    6、欠壓保護：2.5V

    7、LED短路保護 軟啟動

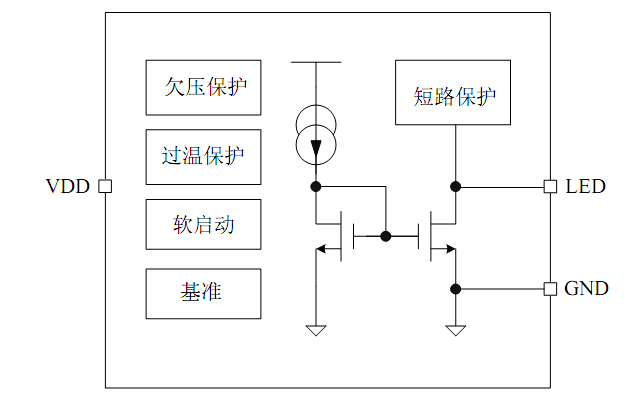

內部電路框架圖
