XL1509是一款高效， PWM 降壓型DC-DC轉換換器固定150KHz開關頻率，可提供高達2A輸出電流能力，廣泛應用于液晶顯示器和液晶電視、數碼相框、機頂盒等電子領域。XL1509具有低紋波，出色的線性調整率和負載調整率。只有少量的外圍元件內置了頻率補償電路和固定頻率振蕩器，簡化了電路設計。PWM控制環路可以調整占空比從0到100%之間線性變化。內置輸出過流保護功能，當輸出二次限流保護時，開關頻率減少?gòu)?50KHz降到50KHz。內部補償模塊減少了外圍元器件，能夠降低成本。SOP8封裝。其特點如下：

◆4.5v至40 v寬輸入電壓范圍

◆有3.3v5v12v和可調版本


◆輸出從1.23 v到37v可調


◆最大占空比100%


◆最小壓降1.5 v


◆固定150KHz開關頻率


◆最大2A輸出電流


◆內部?jī)?yōu)化的功率晶體管

◆效率高


◆出色的線性和負載調整率


◆ 具有TTL關機功能


◆開關功能具有滯后作用

◆內建過熱關斷保護功能



◆內置限流功能


◆內置二次限流保護功能

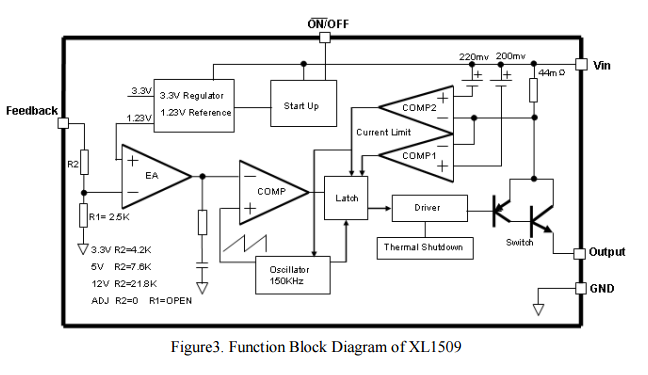

內部框架圖
