一款適配器的AC-DC轉換芯片介紹-SD4873
字號：T|T
如今社會，人們對隨身電子設備的功能要求越來越高，需要越來越強勁的電池續航與供電來保證設備的運行。但適配器的容量是有限的，而驪微電子在本文中介紹的是一款A(yù)C-DC轉換開關電源芯片工作原理，其不僅能夠?yàn)檎w設計節約成本，還能進一步縮小設備的體積。

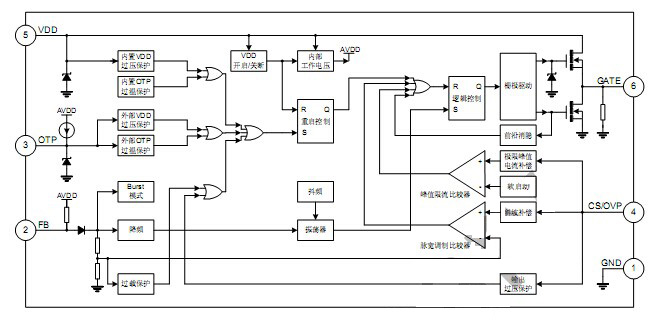

內部框圖
內部框圖
SD4873是一款電流模式PWM+PFM控制器，用于高性能、低待機功耗的離線反激變換器的控制。
SD4873啟動電流低，使得啟動電路可以采用阻值大的啟動電阻，以減小待機電流，具有降頻功能，這樣可以工作在Burst模式，以減小開關損耗和提高效率，具有抖頻功能和帶軟開關控制的圖騰柱式柵極驅動輸出功能，從而可以達到極佳的EMI性能，內置軟啟動功能，能夠減小器件的應力，防止變壓器飽和，具有逐周期峰值限流功能和高低極限峰值電流補償功能，能保持高氏壓下輸出功率的一致性。
SD4873A內部集成了各種異常狀態保護功能，包括內置和外部可設的VDD過壓保護、前沿消隱、逐周期峰值限流、輸出過壓保護、過載保護、內置和外部可設的OTP過溫保護等,其廣泛應用于充電器、適配器、機頂盒電源等！
本文為大家介紹了一種AC-DC轉換芯片，對于適配器芯片有需要的朋友，可以登陸公司官網：http://www.bbsorg.com，或致電0755-23087599 ，如遇到合適的型號本公司可提供樣品和技術技持
