近日，由AspenCore主辦的“2022全球電子成就獎”頒獎典禮在深圳隆重舉行，會議聚集全球產業領袖，分享行業前瞻和趨勢，芯朋微PN6811圖騰柱無橋功率因數校正（PFC）控制芯片獲評全球電子成就獎，“年度電源管理/電壓轉換器”年度創新產品獎。


　　

　　PN6811圖騰無橋pfc控制芯片特性　　

　　■ 支持135kHz、270kHz、500kHz三擋可選　　

　　■ 內置高低邊MOS管驅動　　

　　■ 恒定導通時間COT控制模式　　

　　■ 三角電流TCM控制模式　　

　　■ 內置環路補償　　

　　■ 自適應死區控制　　

　　■ 內置軟啟動功能　　

　　■ 內置Burst Mode　　

　　■ 外圍電路精簡　　

　　■ 全面的保護功能包括　　

　　■ VCC欠壓保護UVP)　　

　　■ 輸出過壓保護(OVP)　　

　　■ 交流欠壓保護(BO)　　

　　■ 逐周期過流保護(CBC)　　

　　■ 內/外部過溫保護(OTP)　　

　　■ 端子開短路保護　　

　　■ 浪涌電流保護

　　

　　PN6811圖騰無橋pfc控制芯片通過控制四顆MOS實現無橋PFC功能，其中兩顆MOS工作于工頻，另外兩顆工作于高頻，當Vac為正時，低頻管SL持續導通，高頻管QL作為主管在電感充電時導通，而高頻管QH作為副管在電感放電時導通續流。


　　

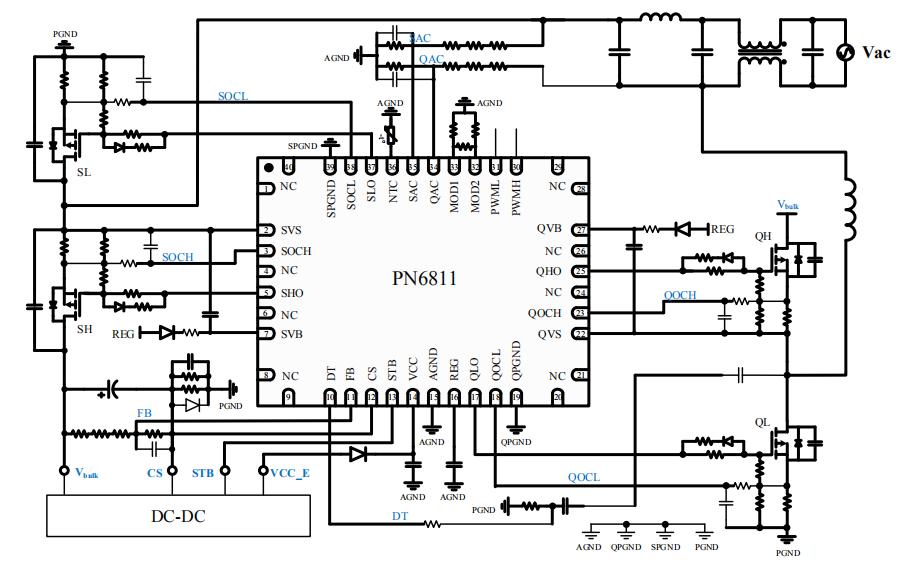

　　PN6811圖騰無橋pfc控制芯片典型電路圖

　　

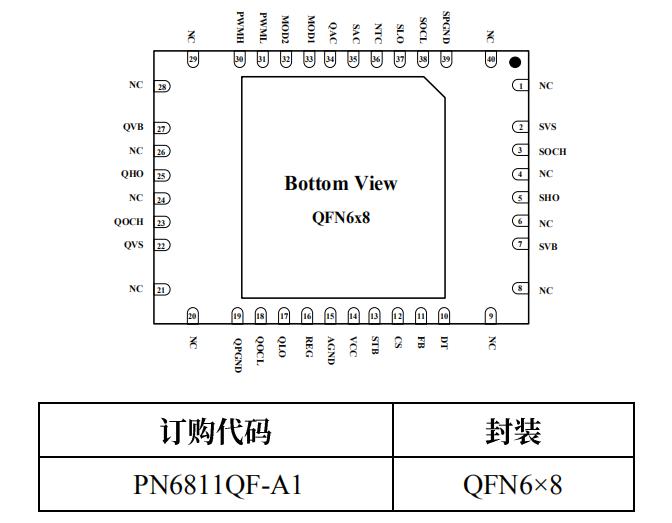

　　PN6811 圖騰無橋pfc控制芯片采用QFN6*8封裝，是一款高集成度的圖騰柱無橋功率因數校正數�；旌峡刂菩酒�，采用恒定導通時間控制實現高功率因數，系統工作于CRM/DCM狀態，具備快速精確的功率因數校正控制信號輸出，不使用數字電源控制芯片、無需編程調試，不論是否搭配碳化硅器件或氮化鎵器件，都能大幅簡化器件選型及開發成本，外圍精簡，省略整流橋以提升效率降低發熱，非常適合高效率和高功率密度需求的應用，大大加快產品的開發速度，還能解決一系列控制難點，保證方案的高效、高可靠性。
