在2020（冬季）USB PD＆Type-C亞洲展上，芯朋微電子應用技術總監王曠先生出席本次展會并發表主題演講《如何應對PD快充小型化挑戰？》，并同期發布最新20W PD快充重磅IC新品及解決方案！


　　

　　隨著蘋果iPhone 12新機不標配充電器的策略，20W PD快充配件市場迅速興起，并且需求量日益增加，在高功率密度的發展趨勢下，如何在提升輸出功率的同時，將20W充電器體積進一步減小，芯朋微順勢推出基于PN8162 20W PD快充套片解決方案。

　　

　　20W PD快充方案特征　　

　　輸入電壓：90Vac~264Vac(47~63Hz)　　

　　輸出規格：5V3A；9V2.22A；12V1.67A　　

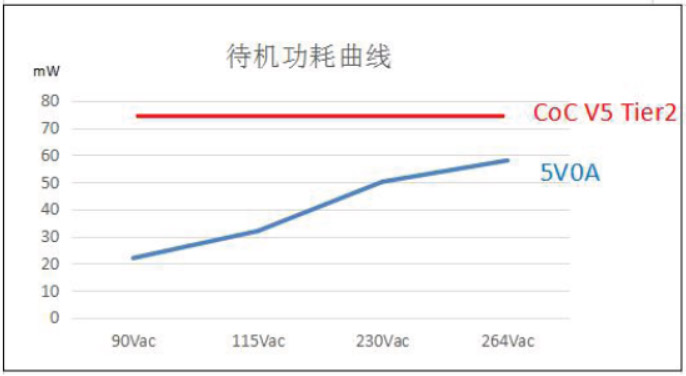

　　待機功耗：＜75mW　　

　　平均效率：滿足CoC V5 Tier 2能效要求　　

　　變壓器：PQ2013-5　　

　　保護功能齊全：包含逐周期過流保護、過壓保護、開環保護、過溫保護、輸出短路保護等，同時還集成AC電壓欠壓保護功能。

　　

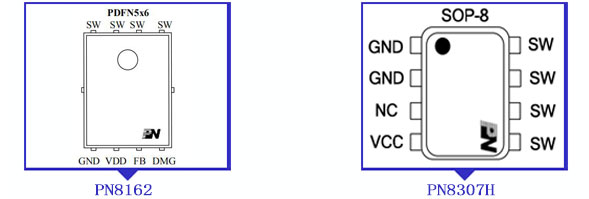

　　封裝及腳位配置圖

　　

　　PN8162內部集成了準諧振工作模式的電流模式控制器和功率MOSFET，專用于高性能、外圍元器件精簡的交直流轉換開關電源。

　　

　　PN8307H包括同步整流控制器及高雪崩能力功率MOSFET，用于在高性能AC/DC反激系統中替代次級整流肖特基二極管。

　　

　　PCB及DEMO實物圖

　　

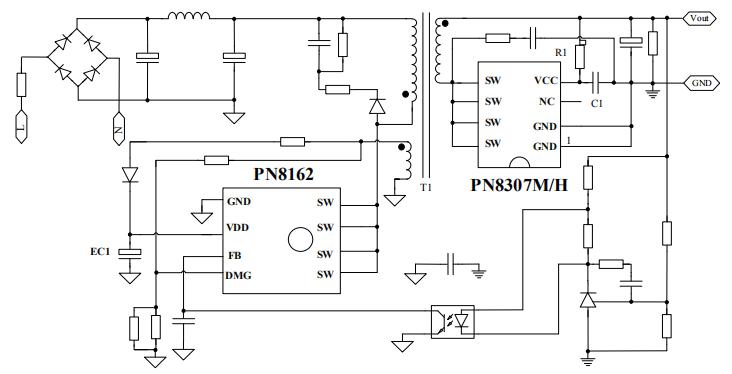

　　20W PD快充方案典型應用圖

　　

　　20W PD快充方案亮點　　

　　1、方案精簡，利于充電器小型化設計：原邊主控和次邊同步整流均實現功率集成，并可節省啟動電阻、CS偵測電阻等多顆外圍；　　

　　2、方案溫升低，可滿足45℃安規：PN8162采用QR控制技術，降低芯片開通損耗；PDFN功率封裝，單邊drain腳位，高低壓引腳爬電距離大于1.2mm，便于PCB布線及敷銅散熱；　　

　　3、智能控制技術，顯著降低方案成本：PN8162工作強制DCM模式，降低同步整流耐壓；自適應QR開通技術，簡化EMC設計；集成輸入市電欠壓及輸出過壓保護，無需外部輔助電路。


　　


　　20W PD快充方案PN8161+PN8307H因集成度高、性能卓越、方案成本優勢明顯被眾多電商品牌采用，已成為現象級爆款產品，更多20W PD快充產品相關手冊、線路圖、BOM、變壓器設計資料、Demo測試數據、芯片應用要點請向驪微電子申請。>>
