電源適配器芯片哪個好？這是很多電源工程師在電源適配器芯片選型時所遇到的問題，畢竟電源適配器芯片的選擇直接影響到電源適配器的工作穩定性以及適配器質量，在選擇電源適配器芯片時需要考慮到其穩定性、電路要求、成本、體積以及重量等因素，合適的電源適配器芯片可以大大延長電路壽命，也可以減少電源適配器的故障。


　　


　　選擇合適的電源適配器芯片有三個重要參數需要了解分別是：輸入電壓VIN、輸出電壓Vo及最大輸出電流Iomax。　　

　　電壓輸入Vin：是指信號電壓，是待處理的外信號電壓�！　�

　　輸出電壓Vo：是指電路的輸出信號電壓。　　

　　最大輸出電流Iomax：一般來說電源適配器的工作電流最好是電源適配器芯片的最大輸出電流的70～90%，可以有效避免浪費及過載現象出現。

　　

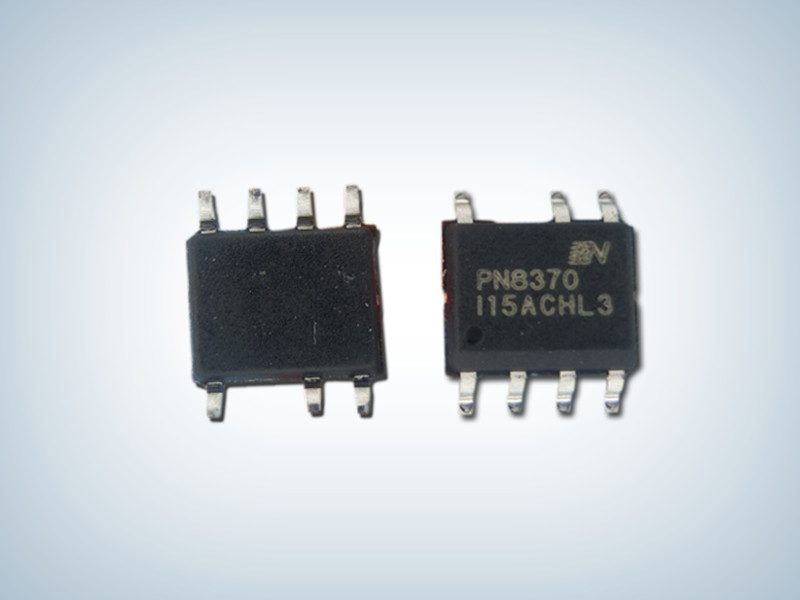

　　下面驪微電子介紹一款好用的電源適配器芯片PN8370，支持12W、15W等多種規格型號，采用SOP、dip兩種封裝，主要應用在開關電源適配器、電池充電器、機頂盒電源等領域。


　　


　　PN8370產品特性：　　

　　■ 內置650V高雪崩能力智能功率MOSFET　　

　　■ 內置高壓?jiǎn)��?dòng)電路，小于30mW空載損耗（230VAC）　　

　　■ 采用準諧振與多模式技術提高效率，滿足6級能效標準　　

　　■ 全電壓輸入范圍±5%的CC/CV精度　　

　　■ 原邊反饋可省光耦和TL431　　

　　■ 恒壓、恒流、輸出線補償外部可調　　

　　■ 無需額外補償電容　　

　　■ 無音頻噪聲　　

　　■ 智能保護功能　　

　　   過溫保護 (OTP)　　

　　   VDD欠壓&過壓保護 (UVLO&OVP)　　

　　   逐周期過流保護 (OCP)　　

　　   CS開/短路保護 (CS O/SP）　　

　　   開環保護 (OLP)

　　

　　PN8370電源適配器芯片為原邊反饋工作模式，可省略光耦和TL431，內部集成超低待機功耗準諧振原邊控制器及650V高雪崩能力智能功率MOSFET，用于高性能、外圍元器件精簡的充電器、適配器和內置電源。
