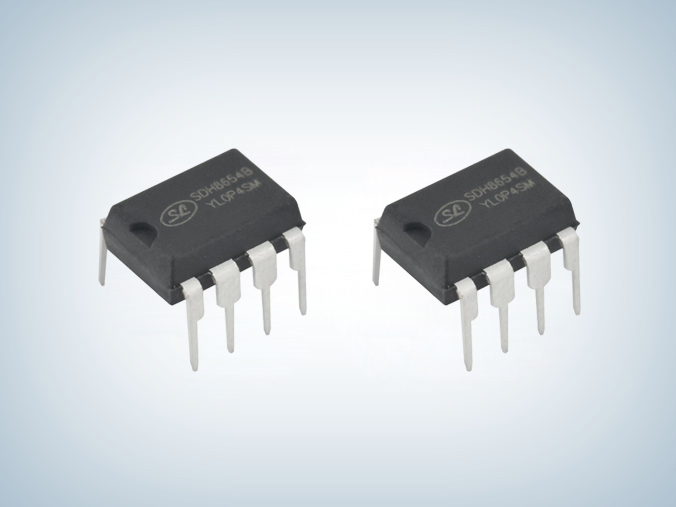

SDH8654B是士蘭微電子自主研發的一款集成高壓功率MOS的反激開關電源控制器芯片，典型應用功率18W，具有高轉換效率、高集成度、高可靠性的特點，適用于白電系統的待機電源等應用領域，能夠針對白電等高可靠性要求的應用，完全替代歐美、日本市場的同類型產品，并在產品性能和異常保護功能等方面有明顯的提升。目前該產品已大批量應用于家用空調，得到了主要客戶群體的高度認可。
SDH8654B概述
SDH8654B是用于開關電源的內置高壓MOSFET及高壓啟動恒流源、外置采樣電阻的電流模式PWM+PFM控制器�！ �
SDH8654B內置高壓啟動恒流源，低待機功耗。有多種控制模式：在重載時，工作在PWM模式；在輕載時，工作在PFM模式，以提高轉換效率；在空載時，進入打隔模式，以降低待機功耗�！ �
SDH8654B具有抖頻功能，以降低EMI。內置峰值電流補償電路，在不同交流電壓輸入時的極限輸出功率一致。內置軟啟動功能，在上電過程中減小變壓器的應力，防止變壓器飽和。
SDH8654B內部集成全面的異常狀態保護功能，包括前沿消隱(LEB)逐周期峰值限流，VCC過壓保護(OVP)輸出過載保護(OLP)，AC輸入欠壓保護(AC UVP)，AC輸入過壓保護(AC OVP)和過溫保護(OTP)。
SDH8654B電源芯片特點
■ 高壓啟動
■ 低待機功耗
■ 多種控制模式
■ 抖頻
■ 峰值電流補償
■ 軟啟動
■ 前沿消隱(LEB)
■ 逐周期峰值限流
■ VCC過壓保護(OVP)
■ 輸出過載保護(OLP)
■ AC輸入欠壓保護(AC_UVP)
■ AC輸入過壓保護(AC_OVP)
■ 過溫保護(OTP)

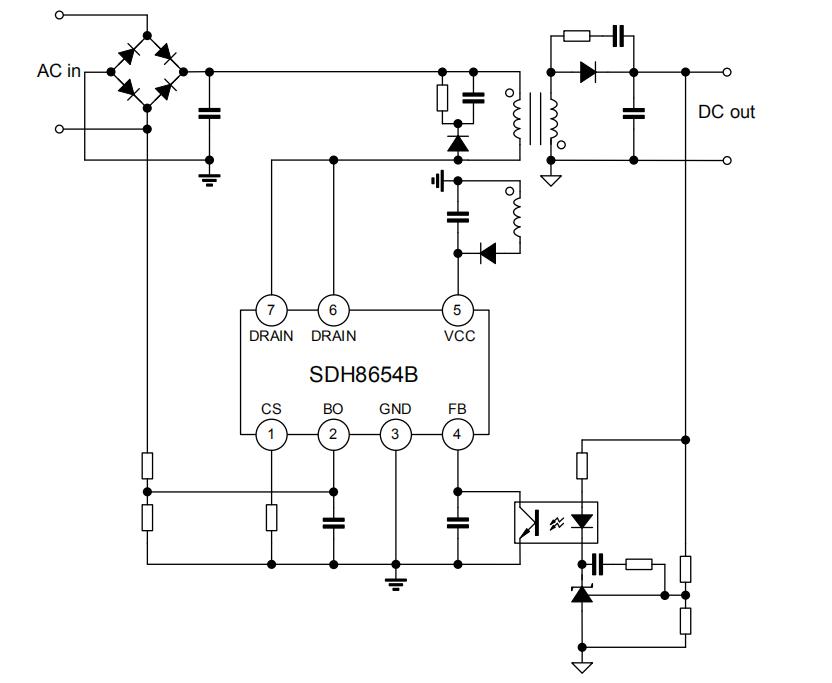

SDH8654B電路圖
應用
■ 開關電源
SDH8654B電源芯片內置700V規格的高壓功率MOS以及在芯片內部實現自有的高壓啟動功能，完善的異常保護功能，典型應用于家用空調，是家用空調芯片，外圍極簡，集成度高，提高電源系統的可靠性，更多SDH8654B家用空調芯片產品手冊及應用資料請向士蘭微代理驪微電子申請。>>
