SC7U22TH六軸慣性傳感器是一款高集成度、低功耗慣性測量單元（IMU），內置高性能三軸加速度計和三軸陀螺儀測量單元。加速度計量程范圍±2g/±4g/±8g/±16g，陀螺儀的角速度量程范圍±125dps/±250dps/±500dps/±1000dps/±2000dps，用戶可靈活測量外部加速度和角速度，加速度計輸出數據率0.78HZ至1.6KHZ可選，陀螺儀輸出數據率25HZ至3.2KHZ可選。正常工作溫度范圍為-40°C~+85°C。

　　芯片通過I²C/SPI接口與MCU通信，加速度計和陀螺儀測量數據以中斷方式或查詢方式獲取。INT1和INT2中斷管腳提供多種內部自動檢測的中斷信號，適應多種運動檢測場合，可以在系統功耗極低的條件下有效可靠地實現運動檢測、姿態定位和手勢識別等功能。中斷源包括6D/4D方向檢測中斷信號、自由落體檢測中斷信號、睡眠和喚醒檢測中斷信號、單擊和多擊檢測中斷信號、計步功能中斷信號、抬手功能中斷信號、OIS功能中斷信號、溫度檢測中斷信號。

　　芯片內置高精度校準模塊，芯片內置LDO電路，在不同電壓下零偏更穩定，對傳感器的失調誤差和增益誤差進行精確補償。芯片內置自測試功能允許客戶系統測試時檢測系統功能，省去復雜的轉臺測試。

　　SC7U22TH六軸mems慣性傳感器可應用于智能手機、無人機、游戲手柄、各類物聯網和智能硬件系統中，支持主流操作系統，實現微信計步和動作截屏，且提供無人機、游戲手柄、VR和AR的各類算法支持。



　　SC7U22TH主要特點

　　■模擬供電電壓范圍1.71~3.6V

　　■低功耗模式下整體聯合電源電流399uA

　　■高性能模式下整體聯合電源電流927uA

　　■加速度計和陀螺儀16bit數據輸出

　　■I²C/SPI數字輸出接口

　　■內嵌溫度傳感器；

　　■6D/4D方向檢測、傾斜檢測/角度檢測、靜止及運動檢測

　　■睡眠和喚醒檢測、自由落體檢測、單擊多擊檢測

　　■SensorTime功能

　　■OIS功能（ODR=6.4kHz），可選兩檔濾波器或關閉濾波

　　■可編程中斷生成電路

　　■內嵌可編程計步檢測功能、內嵌可編程抬手識別功能

　　■內嵌自測試功能

　　■內嵌FIFO（2k*16bit）

　　■10000g高G抗擊能力

　　■符合歐盟無害封裝，綠色環保

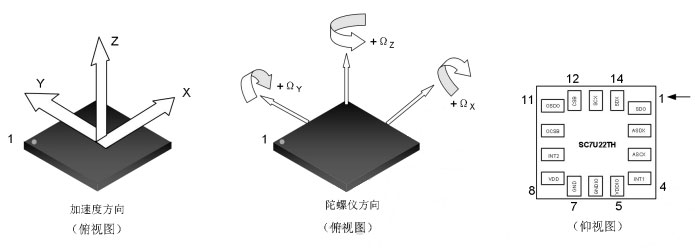

　　封裝示意圖及管腳說明

管腳編號	名稱	I/O 特性	描述
1	SDO/SA0	I/O	SPI 4 線接口的數據輸出 SDO； IIC 的器件地址的最低位 SA0；
2	ASDx	I/O	OIS 接口
3	ASCx	O	OIS 接口
4	INT1	I/O	中斷 INT1
5	VDDIO	S	數字電源
6	GNDIO	GND	地
7	GND	GND	地
8	VDD	S	模擬電源
9	INT2	I/O	中斷 INT2
10	OCSB	I/O	OIS 接口
11	OSDO	I/O	OIS 接口
12	CSB	I	IIC 和 SPI 選擇： 1：IIC； 0：SPI；
13	SCX	I	IIC 時鐘 SCL； SPI 時鐘 SPC;
14	SDX	I/O	IIC 數據 SDA； SPI 數據輸入 SDI； 3 線 SPI 的數據輸出 SDO；



　　應用領域

　　■AR/VR設備

　　■手機平板設備

　　■智能穿戴設備

　　■頭戴式設備

　　■角度檢測設備

　　■圖像旋轉場景

　　■敲擊檢測場景

　　■活動檢測設備

　　■9D方向檢測場景

　　■手勢識別場景

　　■振動檢測和補償場景

　　■室內導航/行人路線跟蹤/定位場景

　　■3D掃描/室內地圖測繪/SLAM場景

　　■虛擬現實游戲

　　■空鼠/游戲手柄

　　■IOT應用場景

　　■攝像設備的光學防抖

　　■玩具無人機

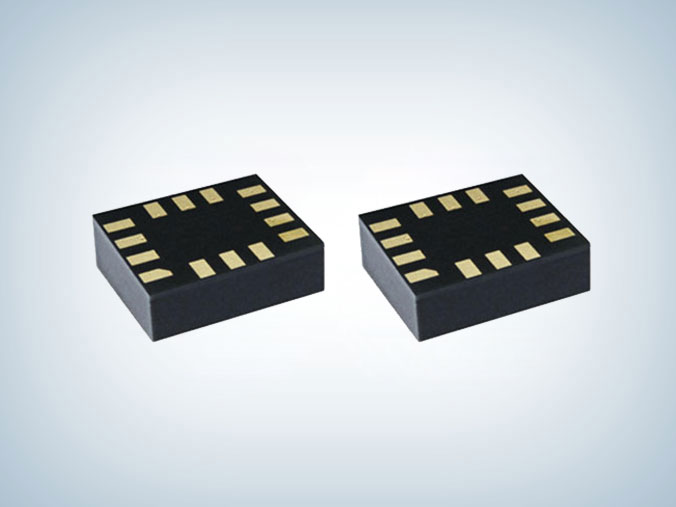

　　SC7U22TH六軸慣性傳感器模塊采用LGA-14-3x2.5x0.83-0.5封裝，具有高集成度、低功耗慣性測量單位（IMU）內置高精度校準模塊、內置LDO電路、內置自測試等功能，是基于自主知識產權的MEMS傳感器、低功耗高精度信號處理電路、低應力高可靠性的封裝以及全套內建測試解決方案，打造出高可靠性、高精度、低功耗支持永不斷迅（always-on）的高性能六軸慣性傳感器，更多SC7U22TH六軸mems慣性傳感器產品的詳細手冊或其它資料，請向士蘭微代理驪微電子申請。>>
