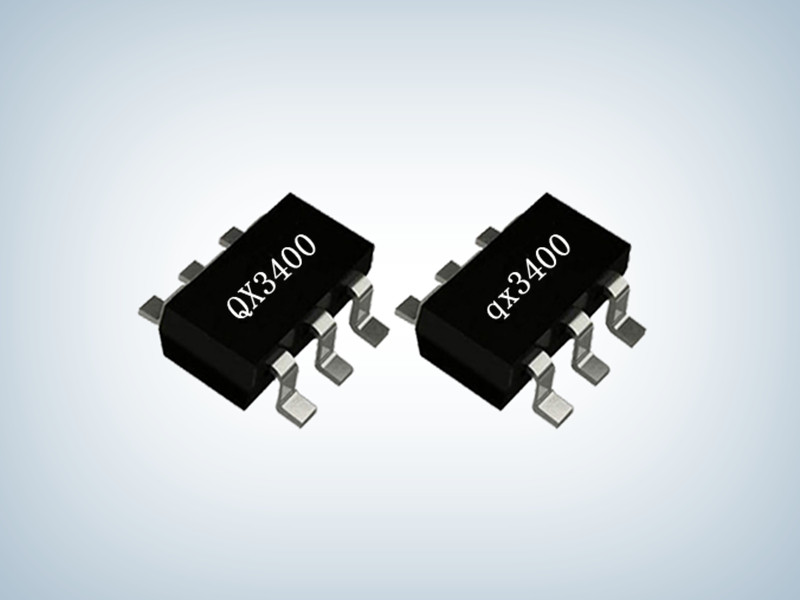

QX3400_同步升壓DC\DC電源IC QX3400
所屬分類：QX泉芯系列
品牌：QX/泉芯
型號：QX3400
封裝：SOT-23-6
功率：小功率
電流：1A
型號：QX3400
封裝：SOT-23-6
功率：小功率
電流：1A
訂購熱線：0755-23087599
QX3400產品描述：
QX3400是一款高效率的PWM同步升壓DC/DC轉換器，提供高效的電源系統解決方案。該器件的工作電壓在0.9V到5.0V之間，使用1.4MHz固定的工作頻率，這些特性大大減小了它外部連接的電感電容的體積和容量，降低了整 個電源系統的成本并減小了電路板的空間。
QX3400是一款高效率的PWM同步升壓DC/DC轉換器，提供高效的電源系統解決方案。該器件的工作電壓在0.9V到5.0V之間，使用1.4MHz固定的工作頻率，這些特性大大減小了它外部連接的電感電容的體積和容量，降低了整 個電源系統的成本并減小了電路板的空間。
QX3400提供2.5V到5.0V的輸出電壓，采用內部同步開關，無需肖特基二極管就能提供高效的轉換效率。
QX3400在輸入電壓3.0V，輸出電壓3.3V時，用單個AA電源供電能夠提供260mA以上的電流
QX3400整流器采用工業標準的SOT23-6封裝（或采用更大體積的封裝）
QX3400產品特點：
最高至96%的轉換效率
低電壓?jiǎn)?dòng)：0.9V
關斷電流：1μA
輸入電壓：0.9V-5.0V
輸出電壓：2.5V-5.0V（使用肖特基二極管可高至5.2V）
低開關導通電阻RDS(ON)內部開關電阻：0.35
1.4MHz 固定開關頻率
高開關導通電流: 1A
短路保護
小體積封裝: SOT-23-6 (無鉛封裝)

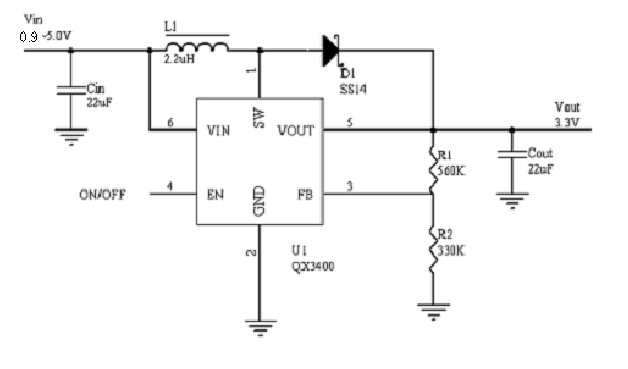

典型應用圖
