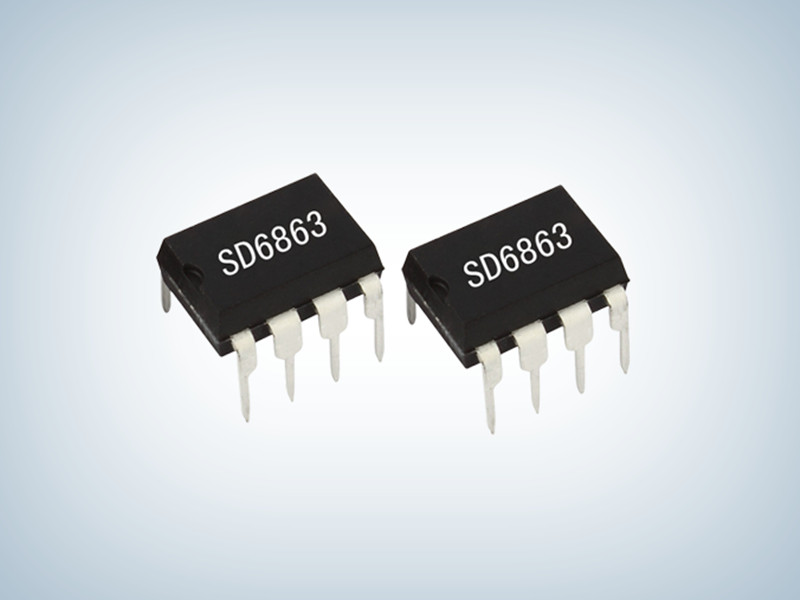

SD6863產品描述：
SD6863是用于開關電源的內置高壓MOSFET電流模式PWM+PFM控制器系列產品。 該電路待機功耗低，啟動電流低。在待機模式下，電路進入打嗝模式，從而有效地降低電路的待機功耗。 電路的開關中心頻率為25~67KHz，隨負載而定。抖動的開關頻率，可以獲得較低的EMI。
SD6863是用于開關電源的內置高壓MOSFET電流模式PWM+PFM控制器系列產品。 該電路待機功耗低，啟動電流低。在待機模式下，電路進入打嗝模式，從而有效地降低電路的待機功耗。 電路的開關中心頻率為25~67KHz，隨負載而定。抖動的開關頻率，可以獲得較低的EMI。
內置峰值電流補償電路，可以使不同交流電壓輸入時極限峰值電流一致。還可以通過調節端電阻調節極限輸出功率。上電時，峰值電流補償最大，然后逐漸達到平衡，可以減小在上電過程中變壓器的應力，防止變壓器飽和。 電路內部集成了各種異常狀態保護功能。包括欠壓鎖定，過壓保護，過載保護，脈沖前沿消隱，原線圈過流保護和溫度保護功能。在電路發生保護以后，電路可以不斷自動重啟，直到系統正常為止。
SD6863產品特點：
能源之星2.0標準
低啟動電流（3μA）
隨負載而變的開關頻率可以提高效率
抖動的開關頻率可以降低EMI
過壓、原線圈過流、過載、過溫保護
極限輸出功率調節
欠壓鎖定
內部集成高壓MOSFET
內部集成高壓MOSFET
自動重啟
峰值電流補償電路
初始化峰值電流最大補償
打嗝模式
逐周期限流

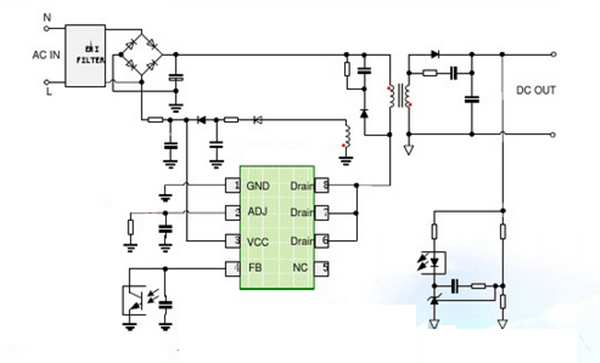

典型應用圖
典型應用圖
