SD4690描述
SD4690是一款SOP8封裝、高效率的降壓型DC-DC轉換芯片。芯片內部包括誤差放大器、振蕩器、電流比較器、斜坡補償、電流采樣、邏輯驅動等模塊,內置峰值電流模式的PWM控制環路,補償網絡外部可調,可在寬負載范圍內提供穩定的輸出電壓。
SD4690 80V dc-dc降壓芯片內置輕載降頻功能,可提升輕載效率;內置短路保護、過溫保護避免了芯片在超負荷負載或者溫度過熱時受到損壞;最高80KHz的工作頻率以及SOP-8封裝,最大限度的減小了整體解決方案的占板面積。
SD4690主要特點
·輸出電流能力通過外置MOS導通電阻可調
·輸入欠壓鎖定
·80V的最高工作電壓
·士1.5%的反饋電壓精度,過溫保護
·輸出短路保護

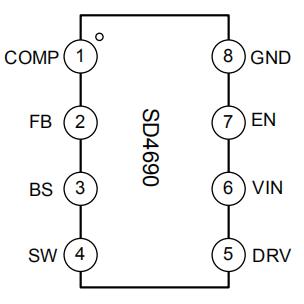

SD4690管腳排列圖

SD4690管腳描述
| 管腳號 | 管腳名稱 | I/O | 管腳說明 |
| 1 | COMP | I | 補償端,外接電阻電容網絡 |
| 2 | FB | I | 輸出電壓反饋輸入端 |
| 3 | BS | I/O | 自舉管腳,外接電容到SW管腳 |
| 4 | SW | O | 開關端 |
| 5 | DRV | O | 驅動輸出腳 |
| 6 | VIN | P | 芯片的電壓輸入端 |
| 7 | EN | I | 使能腳,高電平使能,低電平關閉IC |
| 8 | GND | G | 芯片地 |

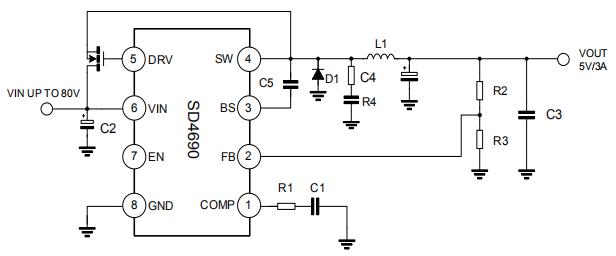

SD4690 5V3A典型電路圖

SD4690應用領域
·電動自行車
·平衡輪
如果需要SD4690 80V dc-dc降壓芯片產品的詳細手冊或其它資料,可向驪微電子在線客服申請。
